雷達物位計探頭結晶問題的原理背景

　　在化工、新能源、精細材料等行業中，雷達物位計因非接觸測量、耐高溫高壓等優勢，被廣泛應用于液位和料位監測。但在長期運行過程中，雷達探頭結晶依然是現場最常見、也最難徹底解決的問題之一。

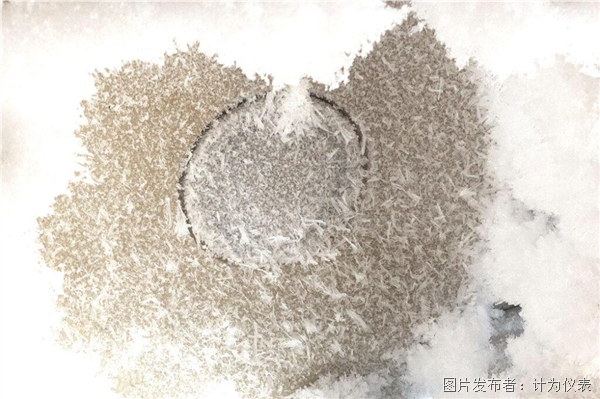

　　一旦探頭表面形成結晶層，雷達信號衰減明顯，回波穩定性下降，測量值開始漂移，嚴重時甚至出現回波丟失和誤報警，影響裝置連續運行。很多現場在反復更換儀表后發現，問題并未真正消失，其根本原因往往并不在儀表本體。

 雷達物位計探頭結晶的主要成因

　　結晶并非雷達儀表本身“質量問題”，而是工藝條件 + 安裝方式 + 介質特性共同作用的結果。

　　從工程角度看，雷達探頭結晶通常由以下幾類因素疊加導致：

? 介質具有明顯結晶傾向 如高濃度堿液、鹽溶液、電池材料前驅體溶液、部分化工漿液等，介質本身接近飽和狀態。

? 探頭形成系統中的低溫點 罐內介質溫度較高，而雷達法蘭、短接段和天線暴露在外，散熱快，溫度低于介質。

? 內外溫差長期存在 溫差越大，晶體越容易在探頭表面析出并持續生長。

? 天線結構或表面條件不利于防掛料 帶腔體結構、表面粗糙或復雜形狀，更容易成為結晶附著點。

　　在這些因素中，溫差問題幾乎在所有結晶案例中同時存在，也是后續處理的關鍵突破口。

結晶對雷達物位計測量的實際影響

　　雷達探頭結晶往往并不是“突然失效”，而是一個持續累積、逐步放大的過程。在設備投運初期，結晶層通常較薄，對測量影響不明顯，容易被現場忽略。但隨著運行時間延長，晶體在探頭表面不斷附著和生長，雷達電磁波的發射與接收條件逐漸被破壞，測量性能開始發生變化。

　　在這一階段，現場最先感知到的往往是回波幅值的持續下降。雖然儀表仍能輸出測量值，但信號裕量明顯變小，對工況波動和環境干擾的容忍度顯著降低。隨后，測量信號開始出現不規則波動，料位曲線不再平滑，控制系統頻繁出現微調甚至異常修正。

　　隨著結晶進一步加重，雷達回波容易被探頭表面的結晶層反射或散射，形成穩定的虛假回波。在空罐或低料位狀態下，系統仍可能顯示存在料位，直接影響聯鎖判斷和自動控制邏輯。此時，高位或低位報警開始頻繁誤觸發，操作人員不得不反復確認現場工況，增加了運行負擔。

　　在結晶較為嚴重的情況下，雷達的自動清零、回波抑制等算法功能逐漸失效。由于結晶層本身具有一定穩定性，儀表難以區分真實料位回波與結晶產生的固定反射，導致調校效果越來越差。最終，測量系統的可靠性被徹底破壞。

　　當結晶層厚度進一步增加后，單純通過參數調整或軟件手段已無法恢復測量性能，只能通過停機拆卸、人工清理探頭的方式處理。這不僅增加了維護工作量，還往往伴隨著生產中斷和安全風險，使設備運行成本和停產損失顯著上升。

探頭保溫與伴熱是最有效的處理思路

　　在多種應對措施中，工程實踐反復證明，探頭保溫與伴熱是解決雷達結晶問題最直接、最可靠的手段。

　　其核心邏輯并不復雜：

? 結晶的前提是局部溫度低于介質溫度

? 雷達探頭往往是系統中的“冷點”

? 只要消除或減小這一溫差，結晶動力就會顯著降低

　　因此，與其在結晶后反復清理，不如在源頭上控制探頭的熱環境。

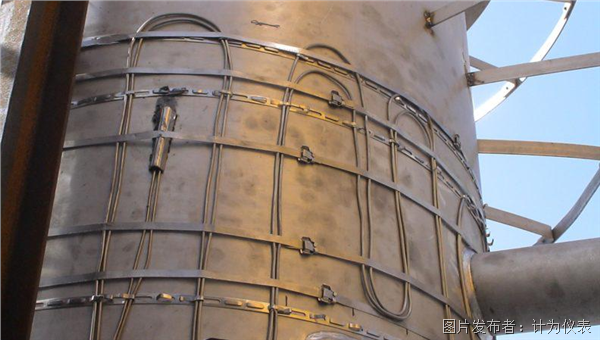

 電伴熱在雷達物位計探頭防結晶中的應用

　　電伴熱是目前應用最廣、效果最穩定的方案之一，尤其適合結晶傾向明顯、運行周期長的裝置。

　　常見工程做法包括：

? 在雷達法蘭或短接段外纏繞電伴熱帶

? 配合溫控系統，維持探頭溫度穩定

? 確保伴熱覆蓋整個易散熱區域

　　需要注意的是，伴熱的目標并不是“加熱介質”，而是補償探頭的熱損失。溫度設定應以消除內外溫差為原則，過高的伴熱溫度反而可能影響密封件和電子模塊的長期可靠性。

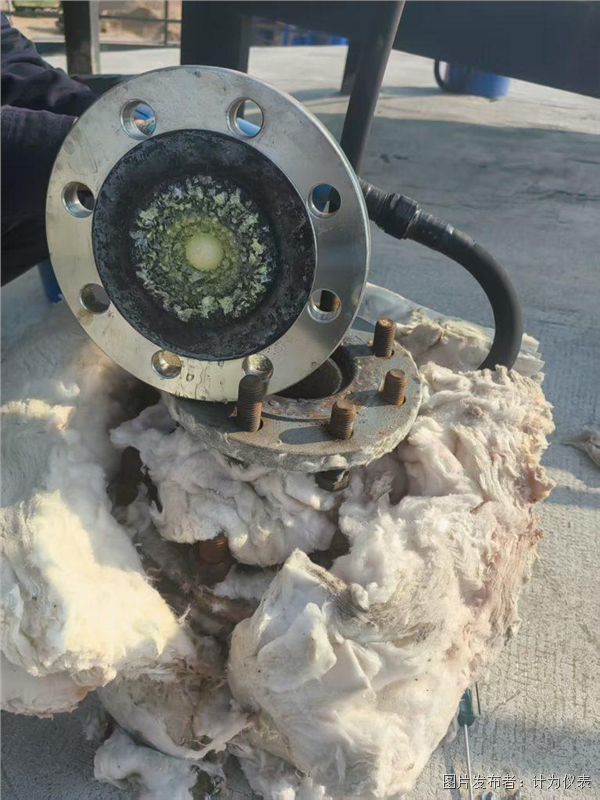

保溫棉覆蓋的低成本防結晶方案

　　在部分現場不便引入電伴熱，或結晶程度相對較輕的工況中，簡單的保溫覆蓋同樣具有明顯效果。

常見做法包括：

? 在雷達法蘭和探頭外部包覆保溫棉

? 使用玻璃纖維、硅酸鋁等隔熱材料

? 減少冷空氣直接接觸探頭金屬部件

　　雖然保溫棉無法主動加熱，但通過顯著降低熱量散失，可以有效縮小探頭與介質之間的溫差。在中低溫結晶工況中，這種方式往往就足以支撐長期穩定運行。

減少內外溫差是防結晶的核心原則

　　無論是電伴熱還是保溫棉覆蓋，其本質目標都是一致的，即：

? 避免雷達探頭成為系統中的低溫點

? 減少介質與探頭之間的溫度梯度

? 降低晶體在探頭表面析出的可能性

　　在工程設計和改造階段，如果能將雷達探頭視為工藝系統的一部分進行熱管理，而非單獨的測量附件，結晶問題往往可以被提前規避。

其他結晶因素及工程化處理思路

　　除了溫度變化引起的結晶外，現場雷達探頭結晶還可能受到化學性質、濕度變化、物料特性以及工藝波動等因素影響，這類問題在溫度控制完備的工況下仍可能發生。

　　首先，部分化工介質本身具有高腐蝕性或易結晶傾向，如高濃度鹽類、堿液、硫酸鹽溶液或鋰電材料漿液。即使探頭溫度得到有效控制，當介質過飽和、PH值或離子濃度發生波動時，也會在探頭表面析出晶體。這類結晶往往呈現局部附著或微晶顆粒覆蓋，對雷達信號產生漸進性干擾。

　　其次，濕度和氣相水分變化也可能導致探頭結晶。在一些高濕度或蒸汽冷凝嚴重的罐區，水汽在探頭表面冷凝，與溶解介質接觸后可能形成鹽霜或析晶。特別是在夜間或裝置停機期間，局部濕度變化容易觸發晶體沉積，即使伴熱或保溫措施已經實施，仍可能出現輕微結晶。

　　另外，物料本身的顆粒性、粘附性也是結晶的重要輔助因素。粉體、膏狀或高黏度液體在攪拌、進料或輸送過程中容易在探頭表面掛料，形成“晶核”，這些掛料為晶體附著提供了微觀條件，加速了結晶層的累積。

　　針對上述非溫度因素的結晶，工程上可采取以下措施：

? 表面涂層優化：選擇光滑、耐腐蝕且不易掛料的天線或探頭表面材質，如PTFE包覆或搪瓷涂層，減少晶體附著點。

? 改善罐內物料流動：通過合理布置攪拌器、導流板或調整進料位置，使探頭周邊保持相對均勻流動，減少靜止液體或懸浮顆粒在探頭附近沉積。

? 定期在線清洗：在結晶可能累積的區域預留清洗接口或噴淋裝置，實現短周期沖洗或溶劑沖刷，避免晶核長期固定。

? 控制介質濃度與化學參數：在工藝允許范圍內，通過調節溶液濃度、PH值或離子含量，降低過飽和狀態，減少結晶生成。

　　通過這些針對非溫度因素的工程措施，可以有效補充保溫與伴熱手段，形成全方位的結晶防控策略，提升雷達測量的穩定性和可靠性。

結語：結晶問題需要工程化解決思路

　　雷達探頭結晶并非無法避免，也并非一定要通過頻繁更換儀表來解決。大量現場案例表明，只要從熱環境入手，合理采用保溫或伴熱措施，就能顯著改善雷達測量的長期穩定性。

　　與其在結晶發生后被動處理，不如在設計和選型階段就引入工程化思維。真正決定雷達物位計能否長期可靠運行的，不是參數表上的指標，而是是否充分理解并尊重現場工況本身。
