在工業裝置中，管道、泵和液位開關幾乎出現在所有流程單元中。由于使用頻率極高，這類設備往往被視為“成熟配置”，在設計和選型階段反而容易被簡化處理。然而在實際運行中，液位誤報警、聯鎖異常、儀表提前失效等問題，卻恰恰集中發生在這些最基礎的系統里。

　　這類問題如果只從儀表本身尋找原因，往往無法得到真正的工程結論。

一、液位問題，往往不是從液位開關開始的

　　液位開關的輸出信號并非孤立存在，它直接反映了管道內流體壓力、液體分布以及系統擾動的綜合狀態。液位異常通常說明系統內部能量分布或流動狀態發生變化，而不單是儀表故障。若不理解上下游系統條件，單純討論液位開關可靠性，是不完整的判斷。

　　管道的長度、直徑、彎頭和閥門開度都會影響液體壓力分布。即便液位開關設計合理，管道阻力變化或局部堵塞都可能造成信號波動或瞬時誤動作。泵的啟?；蛘{(diào)速變化同樣會導致管道壓力波動，局部液面瞬間上升或下降，使液位開關觸發報警。尤其在變頻泵或高流量泵啟動時產生沖擊波，液位信號更容易出現短時異常。

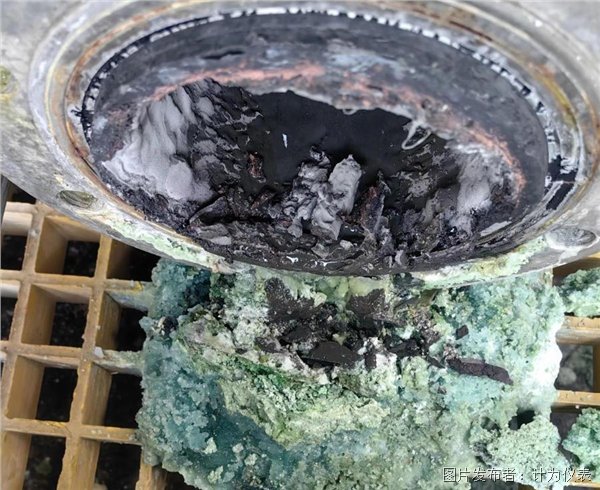

　　介質物性變化也是重要因素。液體密度、粘度和溫度變化會影響接觸式液位開關的響應特性，例如振動棒或音叉式開關的振動頻率會發生微小偏移，從而改變觸發點。長期運行中，液體沉積物或泡沫也可能導致誤動作。外部環境，如電磁干擾、罐體振動和氣候因素，也會疊加到信號線路上，產生漂移或瞬時波動。

　　因此，液位異常往往是系統性問題的表現，而不是液位開關單獨失效。工程分析液位信號時，需要從管道布局、泵系統運行、介質特性及環境條件等多維度綜合評估。建立這種系統視角，是判斷液位開關可靠性和預防潛在問題的關鍵。

二、管道系統的工程屬性：受控輸送系統

　　管道不僅僅是連接設備的通道，它本質上是一個受控輸送系統。它必須保證介質持續流動、流動可控，并在工況變化時保持穩定。若任何一項條件不滿足，液位信號都會受到影響。

2.1 管道在少數情況下可以不依賴泵

　　在以下工況中，管道可以不配置泵：

? 高位儲罐向低位設備的自流輸送

? 蒸汽、壓縮空氣等自帶壓力源的系統

? 短距離、低阻力的連通管線

　　這些系統的共同特點是：輸送所需的能量已經存在于系統之中。

2.2 主動輸送是工業管道的常態

　　一旦出現以下條件，泵就成為系統的核心設備：

? 需要克服高度差

? 管道長、彎頭多、阻力大

? 介質粘度高或溫度高

? 對流量或液位有明確控制要求

　　在化工、石化、能源、水處理等行業中，絕大多數管道系統本質上都是泵驅動系統。

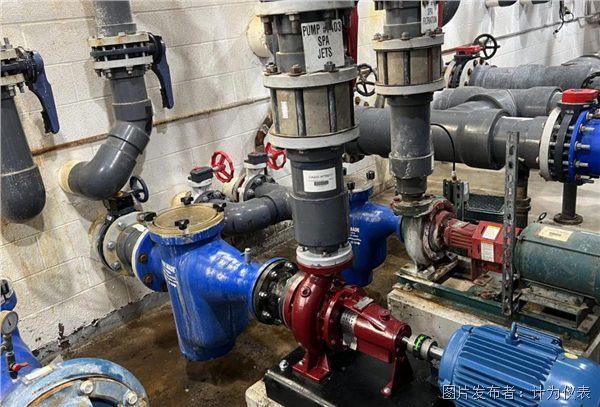

三、泵的工程角色：能量輸入點

　　泵的基本功能是向流體輸入能量，用以克服系統阻力，維持流動。然而，從工程角度來看，泵也是系統擾動的起點。泵的啟停、調速及運行變化，會直接引起流量、壓力和局部液位波動，這些變化最終影響液位開關的信號。

　　液位開關往往直接參與泵系統控制邏輯。它用于高液位溢流保護、低液位防空轉保護，以及泵啟停聯鎖和安全聯鎖系統（SIS）輸入信號。液位開關并非孤立測量點，而是泵系統安全運行的核心環節。若泵運行不穩定，即便液位開關本身設計合理，也可能出現誤動作或信號波動。

四、電磁環境由誰決定

　　在工業工程中，液位開關的信號穩定性往往受到周圍電磁環境的影響，因此經常有人問：“泵會不會對液位開關產生干擾？”從工程角度來看，這種說法不夠準確。泵本身只是機械裝置，用于輸送和增壓流體，其結構不會產生顯著的電磁場。液位開關所處的電磁環境，主要由驅動泵的電機類型、驅動方式以及周邊電氣布線決定，而不是泵機械本身。

　　離心泵、齒輪泵、螺桿泵等常見泵類結構中，機械部件不會直接產生 EMI（電磁干擾）。這些泵的啟停、轉速變化主要影響流體壓力和流量，而非液位開關的電氣信號。真正對液位開關產生干擾的，是電機及其控制系統，包括電源線傳導干擾、地線電位波動、以及輻射干擾等。

 　　在工頻電機驅動的泵系統中，啟停瞬間會產生電流沖擊，可能在信號線路上形成短時干擾。這類干擾主要通過電源線或共地路徑傳導到儀表內部。在布線合理、接地規范的情況下，這類干擾對液位開關的影響相對可控，并不會成為系統性風險。因此，在傳統工頻泵系統中，液位開關一般能夠穩定工作，誤動作概率較低。

　　相比之下，變頻驅動泵的電磁特性更復雜。變頻器通過高頻 PWM 信號控制電機轉速，高頻開關動作持續存在，電壓上升沿陡峭（dv/dt 大），同時產生顯著的共模電流。這種高頻干擾既能通過電源線傳導，也可能通過輻射耦合到附近的信號線路。液位開關若沒有專門的抗電磁干擾設計，就可能出現偶發誤動作、信號漂移甚至長期累積損傷。工程上，這也是泵系統中最典型、最復雜的 EMI 來源，需要在儀表選型和布線設計階段充分考慮。

　　此外，液位開關所處的安裝環境也會放大或減弱電磁干擾的影響。靠近變頻器、電機電纜、開關柜或其他高功率電氣設備時，信號線易受高頻場干擾；而適當拉開距離、采用屏蔽線和獨立接地，可以顯著降低干擾風險。換句話說，液位開關的可靠運行不僅依賴其自身設計，也依賴整個泵電氣系統的規劃和布線規范。

　　總之，從系統工程視角來看，泵本體不是電磁干擾源，而電磁環境由電機及其驅動方式、布線布局、接地策略以及周邊高功率電氣設備共同決定。在設計和選型液位開關時，需要充分評估這些因素，確保在復雜工業現場長期穩定運行。

五、電磁干擾對液位開關的工程影響機理

　　在工業系統中，電磁干擾對液位開關的影響并不是瞬間產生的事件，而是一個隨運行時間、電磁應力和設計余量共同作用而逐步累積的工程過程。液位開關所在的工業現場，通常是泵、電機和變頻器等高功率電氣設備密集的環境，這決定了電磁干擾長期存在且復雜多變。理解其影響機理，需要從干擾傳導路徑、電磁應力特性、累積效應及設計限制等多角度分析。

5.1 干擾并非通過單一路徑進入儀表

　　液位開關在現場通常同時承受多種干擾。首先，電源線路會傳導來自電機或變頻器的瞬時電流脈沖，這類傳導干擾會疊加在液位開關電源端，引起內部電路電壓波動。其次，高頻輻射干擾來自變頻器開關動作、電機電纜及周邊高功率設備，這種輻射場可以通過耦合進入信號線路，尤其是未屏蔽或共地布線的情況下。最后，接地電位波動也會形成共模干擾，使儀表內部邏輯電路感受到額外電壓，應力逐漸累積。

　　這些干擾在系統運行期間幾乎連續存在，即使瞬時波動很小，也會隨著時間積累，對液位開關內部電子器件和邏輯模塊產生長期影響。

5.2 工業現場的電磁應力是長期加載的

　　在典型工況下，液位開關所處的電磁環境本質上是一種長期、重復加載的應力環境。例如：

? 變頻泵長時間運行，PWM 高頻信號不斷對儀表產生干擾；

? 泵頻繁啟?；蛘{(diào)速時，電流沖擊短時間內反復疊加在信號線路上；

? 多臺大功率電機并行工作，會形成復雜的電磁疊加效應；

? 動力電纜與儀表信號線距離有限，空間耦合進一步增加干擾強度。

　　在這種環境中，即便液位開關本身性能較好，如果缺乏針對高頻共模電流或線路耦合干擾的設計，也會出現信號漂移或誤動作的現象。

5.3 累積效應是問題的關鍵

　　電磁干擾的影響是逐步累積而非立即失效。對于抗干擾設計不足的液位開關，長期運行中常見現象包括：

? 比較閾值漂移，使液位開關觸發點不穩定；

? 模擬參考點波動，信號精度下降；

? 邏輯電路偶發復位或輸出異常；

? 輸出級長期承受電壓應力，可能降低壽命。

　　在初期，這些問題往往表現為偶發誤報警或信號短時波動。若長期存在，則累積效應會逐漸加劇。

5.4 從功能異常到失效的演變路徑

　　在電磁應力持續作用下，液位開關的故障演變通常遵循以下路徑：

1. 初期：偶發誤報警，間歇性觸發信號異常；

2. 中期：誤動作頻率增加，信號穩定性下降；

3. 后期：內部電子器件性能逐漸劣化，響應滯后或邏輯異常增多；

4. 最終：不可恢復性失效，液位開關完全喪失工作能力。

　　這種逐步累積損傷正是許多低端液位開關在現場“運行不足一小時就報廢”的根本原因。

5.5 設計前提決定了結局

　　許多低端液位開關在設計階段的假設條件有限，例如：

? 低干擾供電環境；

? 簡單電氣系統，動力線和信號線充分隔離；

? 工頻電機或低功率設備附近安裝；

? 電源和接地線路規范但環境干擾低。

　　一旦這些產品被應用于變頻泵系統、長動力線、高功率電機密集區域等高干擾工況，實際電磁應力遠遠超過設計假設，液位開關內部電子器件會承受額外負荷，從而導致性能下降或提前失效。

六、液位開關的工程價值：可靠性優先

　　在真實的工業現場，液位開關的價值并不在于紙面上的技術參數，而在于它能否在復雜工況和強電磁干擾環境下長期穩定工作。對于工廠自動化、泵系統保護及安全聯鎖而言，液位開關的可靠性直接決定整個系統的安全性和生產連續性。工程上，液位開關不僅是測量儀表，更是安全聯鎖鏈條中的關鍵節點。

6.1 Ring-11 液位開關的工程取向

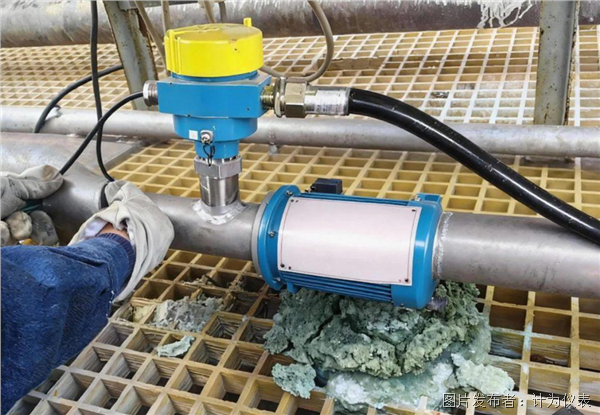

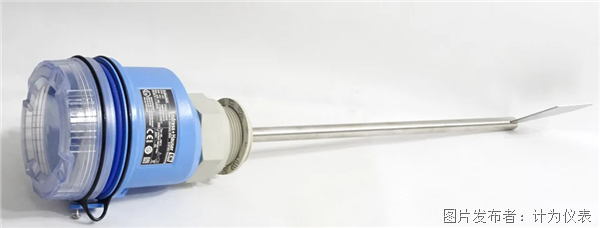

計為 Ring-11 音叉液位開關針對典型工業泵系統應用而設計。在設計階段就充分考慮了系統性因素，包括溢流保護、防空轉聯鎖以及長插入安裝要求。其結構允許靠近泵體和電機布置，同時內部電路具備抗電磁干擾能力。這意味著，在泵啟停、壓力波動或管道擾動時，Ring-11 能保持信號穩定，不發生誤動作，從而保障泵系統安全運行。

　　此外，Ring-11 在安裝時可兼顧不同管道布局和泵系統類型，無論是高溫、高粘度介質，還是長距離泵送場合，都能保持可靠響應。工程上，它的優勢不僅是測量液位，更體現在確保整個泵系統聯鎖邏輯可靠執行。

6.2 Ring-21 緊湊型液位開關的定位

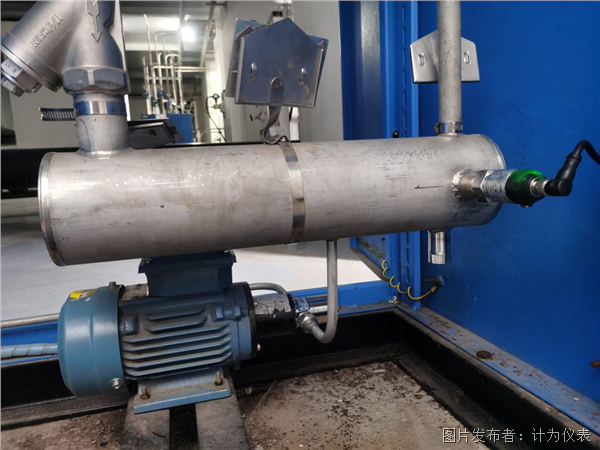

　　Ring-21 液位開關專為空間受限的場合設計，但并未犧牲可靠性。其緊湊結構下依然保持完整抗 EMI 設計，適合靠近泵體或電氣設備安裝。在強電磁干擾環境中，Ring-21 可以長期穩定運行，無需額外屏蔽或隔離措施。

　　對于工業工程師而言，這意味著即使在復雜變頻泵系統或高功率電機密集區，液位信號仍然可靠，溢流保護、低液位防空轉等安全聯鎖功能持續有效。Ring-21 的抗干擾能力，直接減少現場故障排查時間，提高設備可用性。

6.3 抗電磁干擾能力的工程含義

　　從工程角度看，液位開關的抗 EMI 性能，直接影響泵系統和液位控制系統的長期可靠性。具體表現為：

? 在泵啟停或管道壓力波動時，液位開關不會誤動作；

? 在變頻調速過程中，輸出信號穩定不漂移；

? 長期運行中，不因電磁應力而提前失效。

　　這意味著液位開關可以真實地承受工業現場長期存在的電磁環境壓力，而不僅是實驗室條件下的短期性能指標。工程價值體現為減少生產中斷、降低維護成本、提高系統整體安全性。

七、系統視角下的工程結論

　　液位開關從來不是孤立設備。它的可靠性需要放在系統視角下來看待：

? 管道決定液體輸送方式與流動特性；

? 泵決定能量輸入、流量穩定性及液位擾動幅度；

? 電氣系統決定液位開關所處的電磁環境；

? 液位開關決定泵系統聯鎖、溢流保護及防空轉邏輯是否可靠執行。

　　在強電磁干擾、高功率泵系統的工業現場，液位開關能長期穩定運行，本身就是最有價值的工程指標。Ring-11 和 Ring-21 通過系統化的設計，實現了在復雜工況下的可靠性和穩定性，使液位開關從單純測量儀表升級為工業系統安全和生產連續性的核心保障。
