在堿性電池制造行業中，電解二氧化錳（EMD, Electrolytic Manganese Dioxide）是極為關鍵的原材料。金霸王電池工廠的生產環節中，需要將電解二氧化錳粉末注入高濃度氫氧化鉀（KOH）溶液中進行攪拌、混合和反應。這一過程伴隨著粉塵產生、介質發熱、濕氣釋放、冷凝附著等一系列復雜工況，對物位檢測設備提出了高要求。

　　在本案例中，金霸王電池工廠針對數臺攪拌系統中的粉體投加料罐，選用了深圳計為自動化的振棒式料位開關，用于上限或下限料位監測，實現防溢、防空、防堵和穩定投料控制。經過數月穩定運行，用戶對設備可靠性給予了高度評價，特別是在粉塵附著、濕氣冷凝、攪拌引起介質擾動等挑戰條件下，依然保持精準響應。以下為現場背景、困難點分析、設備配置、安裝方式、運行表現和項目總結。

 一、工藝背景與設備結構

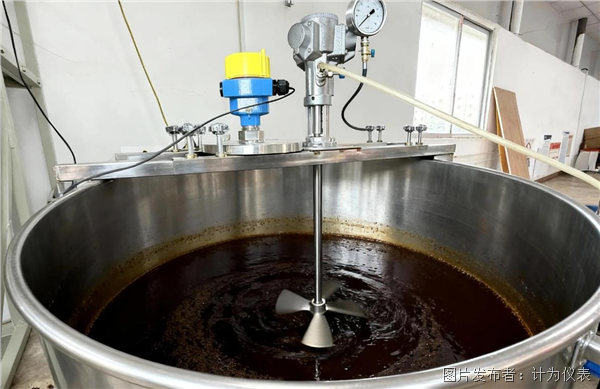

　　在金霸王電池工廠中，電解二氧化錳與氫氧化鉀混合體系的制備環節采用多臺錐形攪拌容器進行連續投料與反應。容器結構呈上大下小的錐形，高度約2 m，有利于物料下沉和液體回流，減少滯留死角，提高混合效率。罐體內部的介質由電解二氧化錳粉末與高濃度氫氧化鉀溶液組成，物理特性復雜，既具有高密度粉體分布，又具備強腐蝕性堿性化學特性，對設備耐材與測量穩定性提出較高要求。

　　攪拌系統采用機械葉片高速旋轉方式推動介質流動，運行過程中物料不斷進入、破團、沉降、再懸浮，形成動態循環結構，使粉體分散更均勻、黏度分布更穩定、固液配比更易控制。隨著反應過程推進，料面高度及密度結構呈現持續變化，因此，需要在罐體不同位置配置多點料位監測設備，以反饋真實高度狀態。

 　　由于產線布置并非標準化結構，各攪拌容器的安裝位置存在差異，包括下料口同側、出口對側或位于罐體邊緣，整體布局復雜且空間受限。設備不僅要適應不同罐體幾何結構，還需確保信號穩定、響應快速，不受位置影響。

　　從工藝控制角度來看，該系統的核心目標包括：

確保電解二氧化錳在堿液中充分均勻分散；

維持持續、可控的化學反應過程；

穩定固含量比例；

并使混合漿體黏度保持在工藝范圍內。

上述指標直接關聯最終材料質量、一致性及電池性能表現。

　　在此背景下，料位測量的重要性不止于基本顯示或報警，而是與攪拌效率、反應狀態、投料頻率、系統節拍和安全控制深度耦合。任何料位信息的誤差，都可能導致攪拌葉空轉、過量投料、強制停機、反應速率波動、漿體粘結堆積甚至溢罐事故等問題。因此，該類攪拌系統對料位信號可靠性和抗干擾性能的要求遠高于常規儲罐或粉體料倉系統。

二、現場挑戰分析——粉塵 + 熱量 + 濕度 + 附著 = 高難度料位檢測

　　本工況遠比普通粉體料位測量復雜，之前使用的國產同行SP品牌的阻旋料位開關在粘料、粉塵和攪拌干擾下常出現誤動作或漏動作。

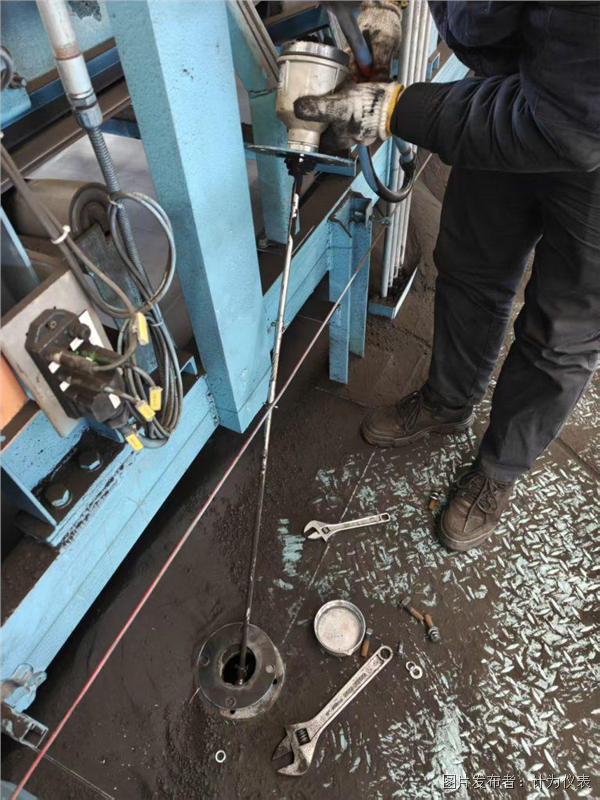

 國產SP阻旋料位開關在高粘粉塵攪拌罐中易誤觸或漏觸，穩定性差

1. 介質特性復雜

　　二氧化錳粉呈細顆粒狀，密度高，流動性強，容易在攪拌過程中形成動態波動；加入的氫氧化鉀濃液具有腐蝕性和導電性，測量環境不容許失誤。

2. 強力攪拌產生擾動

　　攪拌葉輪高速旋轉，物料不斷翻動，對常規物位開關造成信號不穩定和誤觸發風險。

3. 摩擦導致微發熱

　　粉體相互摩擦、與攪拌葉接觸，會使局部溫度升高，形成熱濕氣流向容器頂部逸散。

4. 濕氣上升 + 密閉結構 + 冷凝水形成附著物

　　頂部冷凝水與粉塵結合，會形成片狀附著結塊——這是許多物位檢測設備的噩夢。

5. 多臺設備安裝位置不同

　　同側、對側、邊側裝置信號差異明顯，對測量靈敏度、響應時間和抑制干擾能力要求更高。

　　簡單來說，這些罐體屬于典型的“工業復雜工況”：粉塵多、攪拌強、介質濕、容器密閉、容易附著、溫度不均、料面形態劇烈變化。

三、方案選擇——為何是振棒式料位開關？

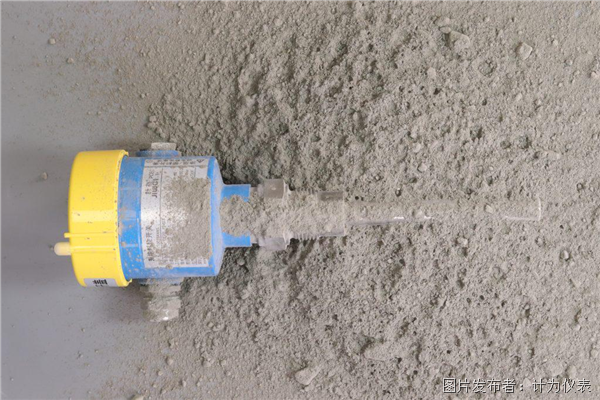

計為Tube-11振棒料位開關——專利獨有雙棒結構

　　經過前期討論和方案比較，最終由金霸王工程組和計為工程技術支持共同確認使用計為Tube-11振棒料位開關。選型理由主要包括：

1. 不受介質介電常數影響 粉體 + 堿液混合體系介電參數變化大，而振棒測量基于振動阻尼判斷，與物性變化關系較小。

2. 不受粉塵和顆粒擾動干擾 攪拌過程產生大量粉塵，但振棒對空氣和粉末界面識別穩定，不會誤觸發。

3. 結構原理優勢：不懼附著與結塊 振棒料位開關依靠固定頻率振動的阻尼變化來判斷物料是否接觸探頭，其信號觸發機制不受介質附著、粘料或結塊影響。即使探頭表面存在沉積層，振動幅度變化仍然明顯，可穩定輸出料位狀態，不會出現誤觸發或漏觸發。該結構特性使振棒對粘性介質、含濕粉體和形成邊壁附著層的物料具有天然適應性，在攪拌體系、粉液混合體系和含水粉體應用中表現優于槳葉、浮球、電容式等傳統傳感器。

4. 結構緊湊，可靈活安裝 適應多臺攪拌罐不同結構，不受罐型和壁厚限制。

5. 耐腐蝕、免維護、壽命長 面對強堿工況，材質耐受性關鍵。

　　用戶在前期測試階段已驗證：計為Tube-11振棒料位開關能在強粉塵濃度和冷凝粘附條件下保持可靠動作，不受攪拌振動和介質擾動影響，這在多種對比方案（包括電容式、射頻導納式）測試中表現尤為突出。

四、安裝方式與布局

　　由于料罐設計差異，項目中采用了三種安裝位置：

1. 下料口同側安裝 在避開下料口的前提下，用于快速檢測料面下降，防止空罐運行。

2. 下料口對側安裝 用于檢測物料堆積不均導致的偏斜料面。

3. 罐體邊側安裝 用于監控?cái)嚢杵騻?cè)的料面穩定性。

　　安裝深度根據攪拌流程設定上限 / 下限位置，讓信號直接參與工藝控制，并與攪拌速度、投料量聯動。

五、運行表現與數據反饋

　　經過連續運行數月，總體表現總結如下：

(1) 無誤報，無漏報

　　即使在攪拌高速階段、料面起伏劇烈時，信號依然清晰穩定。

(2) 粉塵附著不影響判斷

　　頂部斑塊狀附著物未造成誤觸發現象，抗掛料能力顯著。

(3) 噪聲干擾免疫性強

　　攪拌葉片引發的機械振動未對振棒產生影響。

(4) 工人無需頻繁清理設備

　　長期免維護，是用戶最滿意的特性之一。

(5) 響應時間短

　　料位波動到信號反饋延遲極小，提高了上下料節拍效率。

　　用戶反饋總結為一句話：“設備裝上后，我們幾乎忘記它的存在?！?/p>

　　對工業儀表來說，這是最高評價。

六、實際價值體現

　　在使用振棒料位開關之前，金霸王工廠曾長期采用國產SP品牌的阻旋料位開關作為攪拌罐的料位控制手段。然而，在二氧化錳粉與氫氧化鉀混合攪拌的實際工況下，阻旋開關逐漸暴露出明顯的不適應性。

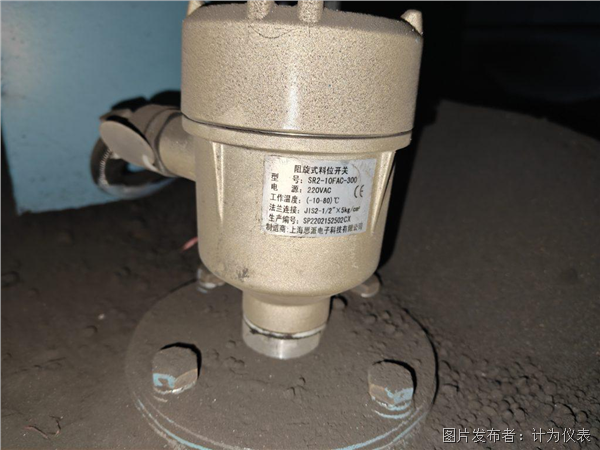

 國產SP阻旋料位開關在高粘混合攪拌罐中易誤動作，可靠性不足

　　首先，阻旋料位開關依靠旋轉槳葉受阻來判斷料位狀態，而該攪拌系統屬于密閉濕粉環境，介質具有一定含水量，會在攪拌過程中形成粘性附著或結晶沉積層，槳葉經常出現粉料粘結、結塊或被物料包裹的問題，導致扭矩變化不明顯，從而觸發不靈敏、誤報或漏報現象。尤其是在介質黏稠度變化明顯、固含量波動較大的階段，信號穩定性更差。

　　其次，由于頂部存在水汽冷凝，粉塵與水分在槳葉表面形成斑塊狀附著物，長期運行后膨脹硬化，導致轉速下降甚至卡死，必須停機打開密閉攪拌罐進行清理維護。維護難度大、頻次高，不僅影響生產節拍，還存在開罐作業風險。此外，介質本身具有腐蝕性，槳葉表面磨損較快，機械結構壽命無法滿足長期生產要求，備件消耗量高。

　　再者，攪拌罐內物料翻動劇烈，形成強湍流，旋轉槳葉在擾動中容易觸碰阻旋葉輪，產生震蕩信號。這種波動會傳遞給PLC或控制系統，引發誤報警。為了避免干擾，維護人員不得不調整開關靈敏度，結果進一步放大測量誤差，難以兼顧穩定性與可靠性。

　　在此背景下，阻旋開關在多個攪拌罐出現運行不穩定、誤動作頻繁、故障停機反復的情況，甚至出現不同攪拌罐同工況點位性能差異明顯的問題。隨著關鍵工位產能提升和產品一致性要求增加，原有測量方式逐漸無法滿足工藝需求，最終促使工廠尋找更加可靠、抗附著能力更強、維護周期更長的新型料位測量方案。

　　振棒料位開關的引入，正是在這一工藝壓力下進行的設備升級選擇。通過阻尼檢測機制替代機械旋轉結構，避免了附著、磨損、結晶和粉塵干擾，進一步提升了工廠料位檢測系統的穩定性和生產效率。

七、總結與展望

　　本案例展示了振棒式料位開關在高污染、高粉塵、強擾動、附著性強工況下的可靠性。電解二氧化錳產業屬于典型高難度料位測量領域，而金霸王電池工廠的成功實踐證明：

? 復雜介質并不可怕

? 設備本身性能決定可靠性

? 正確的技術路徑帶來長期收益

　　未來，隨著金霸王工廠產線擴建及自動化升級，雙方合作將繼續深入，更多粉體料倉、漿液儲罐、混合系統將采用同類測量技術，實現更高效率、更高穩定性和更高安全等級的生產體系。

　　振棒料位開關不僅適用于該類漿體混合工況，也適用于：粉料堆密系統、加料機、旋轉攪拌罐、輸送設備、沉降罐、散料倉儲、中轉料斗等領域。

　　由此，本案例為粉體與液體混合料位檢測提供了清晰的實踐路徑，也為類似行業提供可復制經驗。
