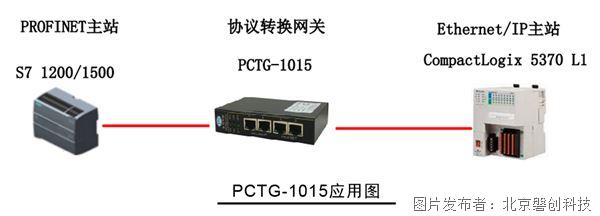

北京磐創科技的PCTG-1015型工業協議轉換網關是一種將PROFINET和EtherNet/IP兩種工業以太網總線進行轉換的設備，可將支持EtherNet/IP主站協議的PLC（如：ab公司 ControlLogix系列）與支持PROFINET主站協議的PLC（如：西門子S7-300/400，S7-1200）進行數據交換。它能夠實現這兩個不同工業陣營設備間的雙向數據透明傳輸，為構建混合 PLC 控制系統提供了高效、穩定且可靠的解決方案，尤其適用于擁有多品牌設備的復雜工業現場。

        此網關在PROFINET和EtherNet/IP總線側均工作在從站模式。

主要技術特點

    * 核心功能：實現 PROFINET 網絡與 EtherNet/IP 網絡之間的雙向數據透明傳輸。

    * 工作模式：網關在 PROFINET 和 EtherNet/IP 網絡側均作為從站工作。

    * 電氣隔離與保護：PROFINET、EtherNet/IP 和電源三個端口之間實現了電氣隔離，并具備 600W 的雷電和浪涌保護能力。

    * 寬壓輸入與多重保護：支持寬范圍直流電壓輸入，并具備反接、過壓、過流及過熱保護功能。

    * 高可靠性設計：內置獨立看門狗，增強了設備在復雜電磁環境下的抗干擾能力。

    * 便捷安裝：采用標準 35mm DIN 導軌安裝方式，方便在工業控制柜內快速部署。

詳細技術規格

EtherNet/IP 接口

    * 物理接口：2 個 RJ45 接口，內置交換機。

    * 網絡速率：10/100 Mbps，支持 Auto MDI/MDIX。

    * 協議模式：EtherNet/IP 從站 (Adapter) 協議。

    * 連接能力：最大支持 6 個顯式連接和 2 個隱式 I/O 連接。

    * 數據容量：輸入數據 (T->O)：最大 502 字節；輸出數據 (O->T)：最大 502 字節。

    * RPI 設置：最小可設置為 1ms。

PROFINET 接口

    * 物理接口：2 個 RJ45 接口，內置交換機。

    * 網絡速率：10/100 Mbps，支持 Auto MDI/MDIX。

    * 協議模式：支持 PROFINET IRT (I/O device) 協議。

電源接口

    * 物理接口：3.81mm 間距 2P 端子。

    * 輸入電壓：DC 7 ~ 36V (也可通過 USB 配置接口供電)。

    * 保護功能：具備反接、過壓、過流、過熱保護。

    * 功耗：≤ 3W。

環境與物理指標

    * 工作溫度：-20℃ ~ +70℃。

    * 工作濕度：5% ~ 95% (25℃時，無凝結)。

    * 外形尺寸：115mm × 75mm × 28mm (長×寬×高)。

    * 安裝方式：35mm DIN 導軌。

    * 重量：約 280 克。
