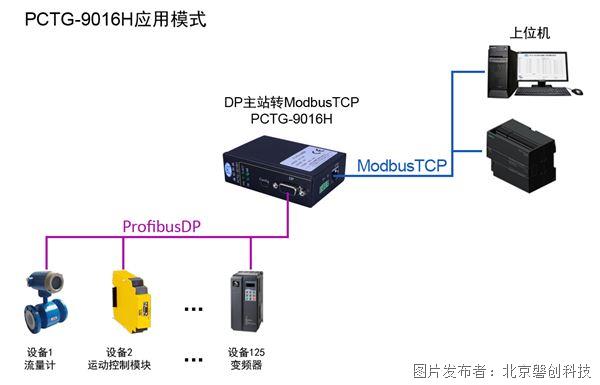

北京磐創科技的PCTG-9016H型網關可實現ProfibusDP和ModbusTCP（以太網）協議之間的雙向轉換。設備在Profibus總線側實現主站功能，在以太網側實現ModbusTcp服務器功能?？蓪rofibus DP從站（如：儀表、執行器、變頻器等）接入到ModbusTcp網絡；通過增加DP/PA耦合器，也可將Profibus PA從站接入ModbusTcp網絡。

        PCTG-9016H網關支持Profibus DPV0 循環報文通信和DPV1非循環報文通信C1、C2。

典型應用場景

        1、PLC/SCSA系統集成：將現場大量的ProfibusDP儀表、執行器、遠程IO站的數據，接入支持Modbus TCP的SCADA系統、HMI或大型PLC。

        2、數據采集與監控：作為數據集中器，將多個 Profibus 子網的數據匯總，通過 Modbus TCP 上傳至中央監控室、工業物聯網平臺或邊緣計算服務器。

        3、控制系統升級與改造：在工廠進行數字化改造時，保留原有的Profibus現場設備，通過此網關將數據對接到新的基于以太網的控制系統中。

        4、PA儀表接入：在流程工業（如化工、水處理）中，通過DP/PA耦合器，將本安防爆的Profibus PA壓力、溫度、流量等儀表接入到ModbusTCP網絡中。

配置需求

        在使用前，必須通過 USB 接口使用廠家提供的配置軟件，對 Profibus 從站列表、GSD 文件、數據交換區與 Modbus 地址的映射關系進行詳細配置。

        PA設備接入：連接 Profibus PA 設備時，必須額外購置 支持 45.45K/93.75K 波特率的 DP/PA 耦合器。

協議與網絡互聯

 ◆ProfibusDP側：

       1、最多可連接 125個 DP或PA從站（PA需通過耦合器）。

       2、支持DPV0（循環數據交換）和DPV1（非周期性通信，用于參數配置、診斷等）。

       3、DP波特率：支持9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。

 ◆以太網側：

        1、作為Modbus TCP服務器，支持最多 8 個 ModbusTcp 客戶端的連接。

        2.、支持Modbus讀功能碼03H、04H，寫功能碼06H、10H。

 可靠性與防護：

        1、電氣隔離：Profibus、以太網、電源三端口之間完全電氣隔離，有效抑制干擾。

        2、高等級保護：各端口具備600W防雷浪涌能力；Profibus接口采用 2500Vrms磁耦隔離。

        3、電源寬輸入與保護：DC 7-36V寬電壓輸入，支持反接、過壓、過流、過熱保護。

        4、內置看門狗：確保設備在異常時能自動恢復。

 配置與維護便利：

        1、獨立USB配置口：方便用戶通過電腦進行參數設置和固件更新。

        2、狀態指示燈：實時顯示電源、通信等狀態，便于現場診斷。

        3、35mm DIN導軌安裝：體積小巧（90x61x27mm），適合密集柜內安裝。
