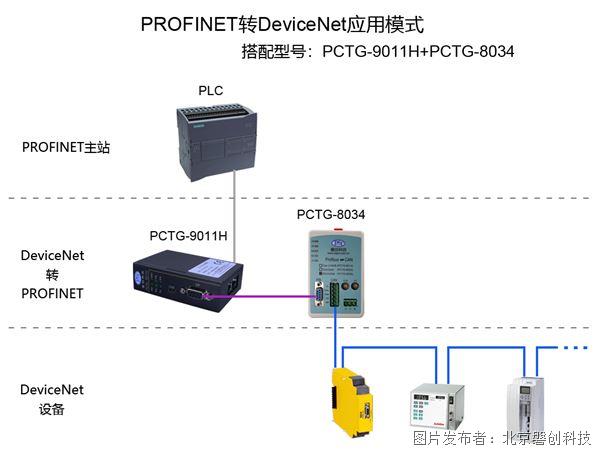

北京磐創科技的PCTG-9011H和PCTG-8034兩款協議轉換網關搭配使用，可實現PROFINET（工業以太網）和DeviceNet（現場總線）之間的雙向轉換。

        此組合在PN側作從站，在DeviceNet側作主站，最多可連接63個DeviceNet從站（如傳感器、驅動器、按鈕盒等）。

典型應用場景

        1. 設備改造與升級：將一條由DeviceNet控制的舊生產線（如包裝機、噴涂線）整合到新的基于PROFINET的中央控制系統中。

        2. 多網絡系統集成：在大型項目（如汽車廠、輸送系統）中，部分區域或設備使用DeviceNet，需要通過此網關與主流的PROFINET骨干網絡進行數據交換。

        3. 設備互聯：當需要將第三方基于DeviceNet的專用設備（如特定品牌的機器人、檢測儀）連接到西門子等以PROFINET為主的PLC系統時。

技術參數

        (1) PROFINET側兩個RJ45接,內置交換機

        (2)支持PROFINET RT (1/O device)協議,10/100 Mbps,Auto MDI/MDIX。

        (3) 作為 DeviceNet主站,支持標準的 DeviceNet通訊協議。

        (4) DeviceNet支持波特率:125K、250K、500Kbps。

        (5)最多可連接63個DeviceNet從站。

        (6)在預定義的主/從連接組中支持顯性連接，支持輪詢的1/o連接方式。

        (7)支持Io輪詢連接,顯性連接,Group 2only servers 連接。

        (8)端具備抗600W宙電、浪涌能力。

        (9)電源輸入范圍寬，并支持反接、過壓、過流、過熱保護功能。

        (10)內置獨立看門狗，增強設備抗干擾能力。

        (11)供電電壓:DC7~36V。

        (12)安裝方式:標準DIN35mm導軌。

        (13)重量:約208g+110g。
