北京磐創科技有限公司的PCTG-7312T是一款體積小巧、便于集成到用戶的PCB板上或機殼內的工業協議轉換板?？蓪odbus485協議轉換為Profibus PA協議。

        此款協議轉換板在Profibus PA總線上工作在從站模式，在Modbus485總線上工作在主站模式。轉換板通過PA總線供電，無需單獨提供電電源。

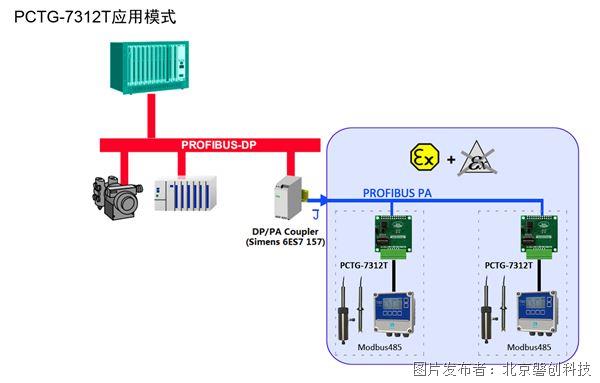

        使用Profibus PA鏈接器或DP/PA耦合器也可實現Profibus DP和Profibus PA的總線耦合。

1. 協議橋接方向明確

    ◆ Profibus PA 側：作為從站（Slave）和 Profibus PA 總線上的主站設備連接（如：PA協議的DCS系統等）。

    ◆ Modbus 側：作為主站（Master）。它主動輪詢連接在 RS485 總線上的 Modbus 從站設備（如智能儀表、傳感器、變頻器等），采集或下發數據。

2. 供電方式

    ◆ 總線供電：直接從 Profibus PA 總線上獲取工作電源。這簡化了布線，無需外接額外的電源模塊，是PA總線設備的典型特征，尤其適合在防爆或布線受限的場合使用。

3. 物理與安裝特性

    ◆ 緊湊型設計：體積小巧。

    ◆ 便于集成：提供安裝孔，用戶可以將其作為一個核心組件，靈活地集成到自制的PCB底板上。

    ◆ 定制化的機殼內，形成一個獨立的ProfibusPA協議產品。

4. 連接與耦合

    ◆ 通過標準的 Profibus PA 鏈接器（或DP/PA耦合器），可以無縫接入 ProfibusDP 網絡。

5. 技術指標

    ◆ Modbus485波特率：支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps。

    ◆ Modbus幀格式：支持7、8數據位， None/Odd/Even校驗位，1、2 停止位。

    ◆ Profibus PA共支持16個Slot：包括4AI、4DI、4AO、4DO。

    ◆ Profibus PA傳輸速率31.25kbps。

    ◆ Profibus PA站地址支持軟件設置、硬件撥碼設置、映射Modbus站地址三種方式。

    ◆ Profibus PA總線電壓：DC9-32V。

    ◆ 具備極性自動交換功能。

    ◆ 電流消耗：≤20mA。

    ◆ 工作溫度：-40~85度。

    ◆ 工作濕度：5%~95%（25℃時），無凝結。

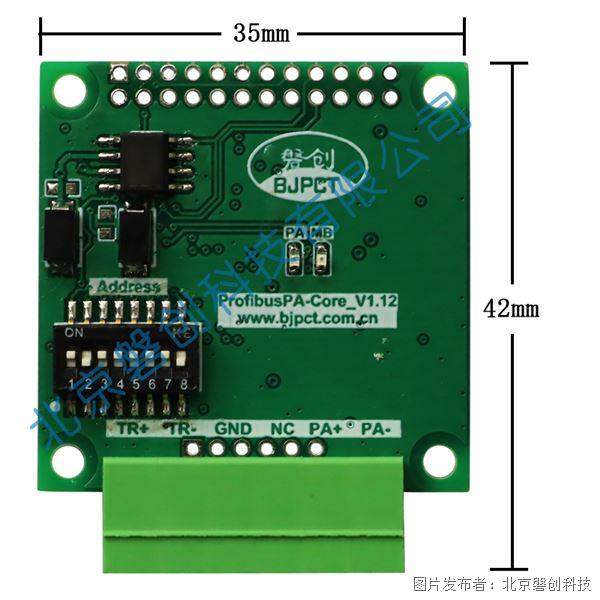

    ◆ 外形尺寸：42x35x15mm（包含接插件）。

    ◆ 安裝方式：M2.5mm安裝孔。

    ◆  重量：約8克。
