隨著半導體技術向先進封裝、異構集成和高可靠性方向快速演進，鍵合工藝正在成為決定產品良率與性能的關鍵環節。半導體鍵合（wire bonding、die bonding、flip-chip bonding、thermocompression、ultrasonic bonding、hybrid bonding 等）是封裝與先進互連的核心環節。過程中的微小力、短時脈沖力和高動態變化直接決定粘接質量、良率與器件可靠性。如何精準感知、實時監控并穩定控制鍵合過程中的力變化，正成為半導體制造向高質量、智能化升級必須解決的問題。

一、鍵合的真實挑戰：問題往往發生在“瞬間”

無論是熱壓鍵合、倒裝芯片綁定，還是晶圓對晶圓鍵合，工程實踐中普遍面臨以下挑戰：

        ●鍵合過程中存在瞬態沖擊力與微小力波動

        ●過壓或力分布不均易引發晶圓裂紋、芯片損傷

        ●力變化發生在毫秒級甚至更短時間窗口

        ●傳統靜態力傳感方案難以真實反映動態過程

??很多鍵合缺陷并非來自溫度或材料本身，而是產生于極短時間內的力異常。

??如果這些關鍵數據無法被捕捉，就無法真正實現工藝優化。

二、Kistler 在半導體鍵合領域的典型應用

① 引線鍵合（Wire Bonding）

        ●精確檢測焊針首次接觸

        ●監測壓合力與超聲疊加狀態

        ●提前識別焊針磨損或偏移

② 倒裝芯片鍵合（Die Bonding / Flip-Chip）

        ●Die 放置瞬間的沖擊力監測

        ●壓合過程的力均勻性評估

        ●防止隱裂、下沉、虛焊

③ 熱壓 / 超聲鍵合（TCB / Thermosonic）

        ●捕捉高頻振動下的真實受力

        ●優化溫度—時間—力的匹配關系

        ●提升一致性與可靠性

④ 先進封裝與混合鍵合（2.5D / 3D / Hybrid Bonding）

        ●超小互連間距

        ●極窄工藝窗口

        ●對力的重復性要求極高

??這些工藝的共同點在于：不僅要測力，更要測“動態力”

三、動態力測量：鍵合工藝真正的“關鍵數據源”

與傳統測量方式不同，奇石樂基于壓電技術的力傳感器，能夠：

        ●實時捕捉高速、微小的力變化

        ●精確記錄完整的鍵合力曲線

        ●同時適用于動態與準靜態過程

        ●高動態響應頻率

        ●天然適合高速、瞬態過程

        ●可真實還原力的上升、峰值與回落

??原本“不可見”的過程變量，轉化為可分析、可優化的數據基礎。

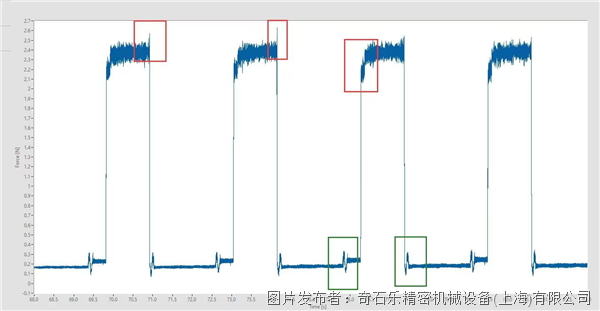

傳感器測得的啟動下壓和抬起瞬間時候的慣性力波動

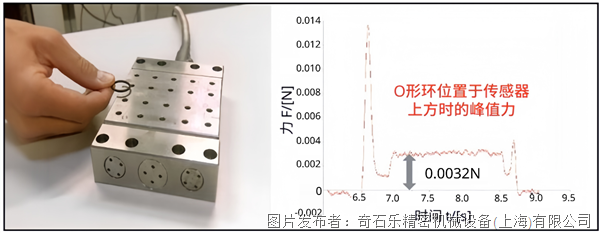

圖4力臺測得的O型圈作用力

四、鍵合市場的現實與機會

?? 現實情況

        ●中低端鍵合設備國產化進展明顯

        ●中高端鍵合對穩定性、一致性要求極高

        ●高動態、高精度力測量需求正在增加

?? 發展趨勢

        ●先進封裝比例持續提升

        ●國內設備廠商加速向中高端突破

        ●力測量正從“加分項”變?yōu)椤盎九渲谩?/p>

?? 在這一過程中，成熟的壓電力測量方案仍具有不可替代的工程價值。半導體

圖5半導體領域常用壓電傳感器及電荷放大器

總結：從瞬態沖擊監測到長期工藝穩定控制，Kistler 以高精度動態力測量技術，覆蓋半導體鍵合全流程的關鍵應用場景。
