GLP-1降糖和減重藥物的研發和上市熱潮帶動了國內一次性筆式注射器需求量增長，促使筆式注射器的生產由人工組裝或者低速半自動化組裝向全自動化生產轉型，以提高產量和-保證質量一致性滿足市場需求。

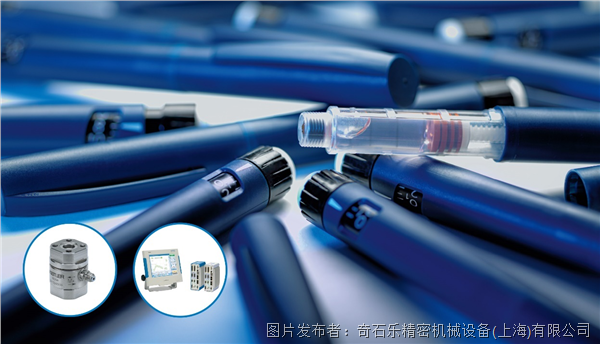

在筆式注射器生產中，奇石樂的產品一直扮演著重要卻鮮為大眾所知的角色。今天，就讓我們走近在該領域已被廣泛采用的奇石樂筆式注射器組裝扭矩測試解決方案。

在注射器組裝過程中，劑量調節栓需要旋轉一定的角度（<360o）測試扭矩，從而確保注射器劑量調節功能穩定，順暢。而對于全自動產線來說，扭矩測試面臨三大挑戰。

挑戰1: 扭矩值極低，難以獲得準確的測量結果。

筆式注射器旋轉扭矩值一般不大于50mN.m（1N. m = 1000mN.m），而扭矩值小于10mN.m屬于常見情況, 有時甚至小于5mN.m。測量如此小的扭矩，需要非常高靈敏度和高精度的扭矩傳感器，才能獲得準確的測量結果。

挑戰2：自動化產線節拍快、產能高，對傳感器的響應頻率和壽命要求極高。

自動化產線測試時間從啟動到結束不到1秒（通常只有0.5秒左右），這就需要傳感器能夠捕捉高動態下的測試信號。 此外，一條產線的年產能通常可超過千萬支，也就是說1個傳感器需要進行至少幾百萬次的測試（多個工位，所以傳感器測試次數小于產能數量）。需要傳感器測試幾百萬此后，精度和壽命均不受影響。

挑戰3：測量數據量和運算量大，且數據需要被完整保存。

因?yàn)榭量痰姆ㄒ?guī)要求，測試過程的信息（比如扭矩——角度曲線）需要被完整記錄和保存。同時，生產過程需要在線實時檢測測試結果合格與否。這需要設備擁有強大的數據處理能力。

黃金組合，無懼挑戰

奇石樂壓電式扭矩傳感器9329A，搭配過程監控系統maxymos TL ML 5877B，能夠助力筆式注射器設備制造商或生產商應對以上挑戰。

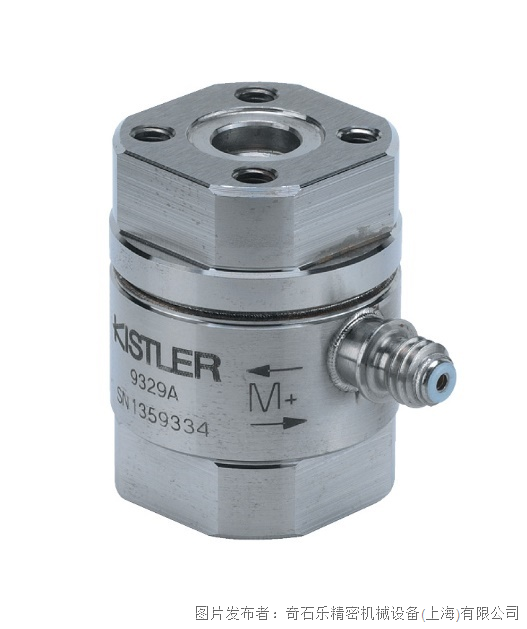

壓電扭矩傳感器9329A

產品特點：

?響應頻率高（-3dB>27kHz），是動態測試的不二選擇。

?靈敏度高達2170pC/N.m, 非常適合測量微小扭矩。

?量程為1N.m, 分段標定、 精度高。選擇0.1N.m標定量程測試時，線性度<0.2%FSO (對于0.1N.m量程，100mN.m Χ 0.2% = 0.2mN.m)。

?壽命長，測量幾億次后靈敏度和線性度波動極小，因此不需要頻繁標定和更換傳感器。

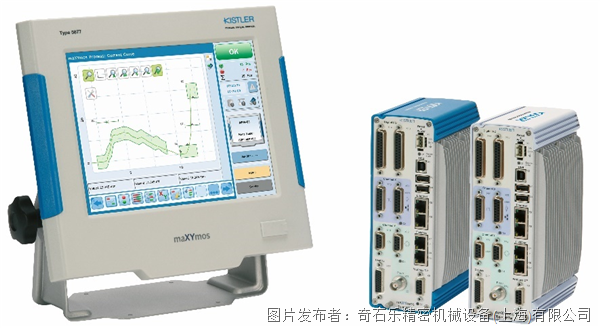

過程監控系統maxymos TL ML 5877B

?產品特點：專為醫療行業而開發的審計追蹤和用戶權限管理功能。

?擁有強大的數據處理能力，能在線實時繪制曲線，并實時傳輸至客戶服務器。可設置多個評估窗口，在線判斷測量結果，并將測量結果傳輸給PLC。PLC可以實時讀取測量的更多信息，如曲線的特征值。

?數據處理信號無延遲，保證了與PLC通信的順暢和穩定。
