一、項目背景與需求

        項目現場有一臺E+H品牌PROMAG 50 DP型電磁流量計，設備配置PROFIBUS DP通信接口。需要將流量計的瞬時流量和累積流量數據接入監控系統，用于數據的監控和統計。項目中控端部署的監控系統采用ModbusTCP工業通信協議，因協議類型不匹配，無法直接實現與電磁流量計的通信對接，導致現場流量數據無法上傳至監控系統進行實時監控、數據統計與分析管理。

        基于現場應用需求，需實現流量計數據的穩定采集與可靠傳輸，具體功能需求如下：

        1、實現PROMAG 50 DP流量計瞬時流量、累積流量數據的實時采集。

        2、完成PROFIBUS DP到ModbusTCP的協議轉換，保障數據傳輸?shù)膶崟r性與準確性。

        3、 建立流量計與監控系統的穩定通信鏈路，支持7×24小時不間斷運行。

        4、配置過程簡單便捷，支持后期設備參數調試與數據監控。

二、解決方案設計

        針對現場協議不兼容的問題，本方案采用北京磐創科技有限公司自主研發的PCTG-9016 PROFIBUS主站轉ModbusTCP協議轉換網關作為通信橋梁，該設備同時支持PROFIBUS DP主站協議與ModbusTCP服務器協議，可完美實現兩種工業協議的雙向轉換，解決不同協議設備之間的通信對接問題。

        本方案的系統架構設計核心為：PCTG-9016網關作為PROFIBUS DP主站，與PROMAG 50 DP流量計（PROFIBUS DP從站）建立通信連接，采集流量數據后，通過ModbusTCP協議將數據發布至服務器端，監控系統作為ModbusTCP客戶端，與網關建立連接后即可讀取實時流量數據，整體系統架構簡潔高效，數據傳輸延遲低、穩定性高。

三、此項目的應用模式

四、組態流量計

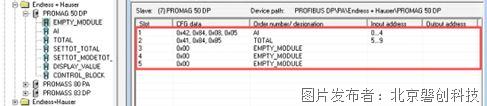

        使用組態軟件導入PROMAG 50 DP流量計的GSD文件，組態瞬時流量和累積流量數據如下圖：

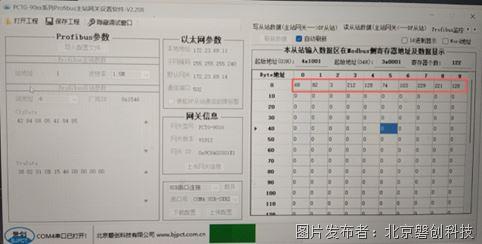

        通過PCTG-9016的配置軟件下載到網關，運行后可讀取到瞬時流量和累積流量數據，實時數據如下圖：

        PCTG-9016為ModubsTCP服務器，監控系統與PCTG-9016建立連接后，即可讀取到流量計的瞬時和累積流量數據。

五、項目實施效果

        本項目通過PCTG-9016 PROFIBUS主站協議轉換網關實現了E+H PROMAG 50 DP電磁流量計與ModbusTCP監控系統的無縫對接，項目實施后達到以下應用效果：

        1、協議轉換高效穩定：實現了PROFIBUS DP到ModbusTCP的無縫協議轉換，數據傳輸延遲低，滿足工業現場實時監控需求。

        2、數據采集準確完整：可穩定采集流量計的瞬時流量、累積流量數據，數據無丟包、無失真，上傳至監控系統的數據與現場設備顯示數據完全一致。

        3、通信鏈路可靠：整套通信系統支持7×24小時不間斷運行，抗工業現場電磁干擾能力強，運行期間無通信中斷、故障報警等情況。

        4、配置維護便捷：網關采用專用配置軟件，界面簡潔直觀，參數配置步驟清晰，支持本地USB配置與遠程網絡調試，后期設備維護難度低。

        5、系統擴展性好：網關標準化的工業通信接口可與各類主流ModbusTCP監控系統對接，無需對原有監控系統進行二次開發，降低項目改造成本。

六、設備擴展應用說明

        本項目中所使用的PCTG-9016網關為單路PROFIBUS DP主站網關，僅支持連接1路PROFIBUS DP從站設備。若現場存在多臺PROFIBUS DP從站設備（如多臺流量計、變送器、變頻器等）需要同時接入ModbusTCP監控系統，可選用北京磐創科技有限公司的PCTG-9016H型PROFIBUS主站協議轉換網關，該設備支持連接多路PROFIBUS DP從站設備，可滿足復雜工業現場的多設備組網需求，保持與PCTG-9016一致的配置方式與通信性能，實現系統的無縫擴展。
