一、項目概況

本工程聚焦工業自動化技術，為阜陽市三座污水處理廠提供自控系統升級改造服務。項目涵蓋傳感器、自控系統及工業軟件的創新研發與方案設計，支撐污水處理系統高效運行。該項目近期設計處理規模為 7 萬噸 / 日，遠期規劃規?？商嵘?16 萬噸 / 日。

二、設計依據

<<城鎮排水系統電氣與自動化工程技術規程>>CJJ120-2008

<<供配電系統設計規范>>GB50052-2009

<<低壓配電設計規范>>CB50054-2011

<<電力裝置的繼電保護和自動裝置設計規范>>CB50062-2008

<<建筑物防雷設計規范>>GB50057-2010

<<城鄉排水工程項目規范>>GB55027-2022

<<城鎮給水排水技術規范>>GB50788-2012

三、工藝流程圖

污水處理工藝:一級處理采用板式格柵+曝氣沉砂池工藝、二級處理采用改良AAO工藝,深度處理采用高效沉淀+濾布濾池工藝。

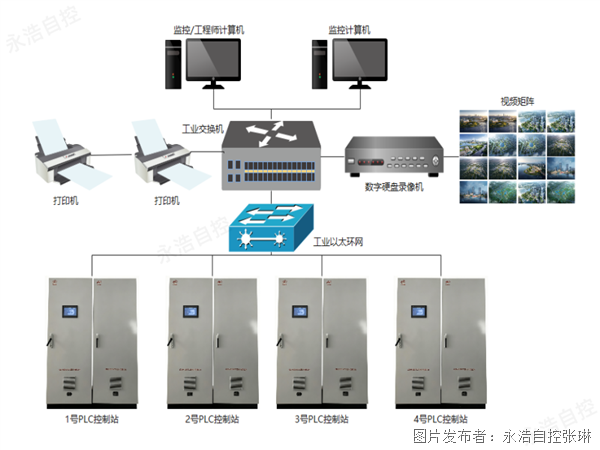

四、自控系統架構圖

自控系統采用分層分布式架構，架構由數據采集層、數據傳輸層、數據處理與管理層、用戶應用層四層組成。各層級間通過標準化協議實現數據交互與指令聯動，保障系統全流程穩定高效運行。

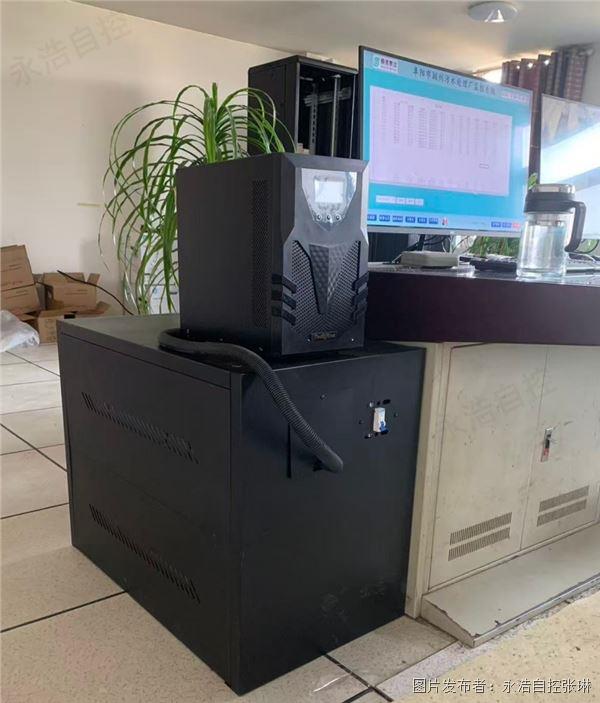

信息層——中控室

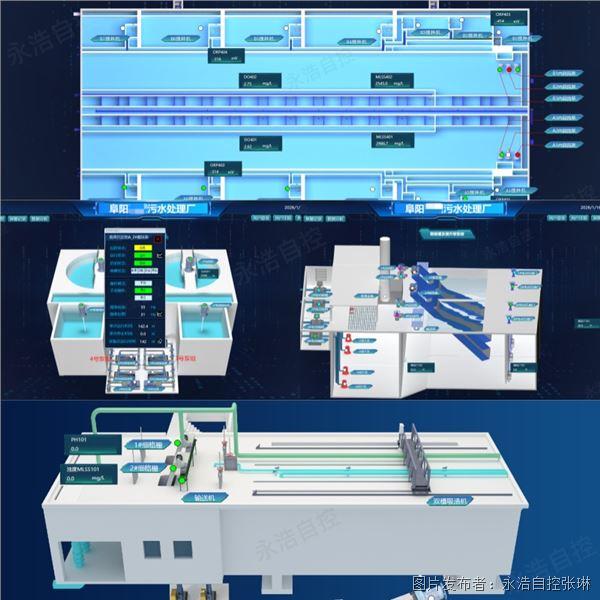

中控室配置永浩自控上位機監控系統，依托前述分層分布式架構，實現全流程自動化監控。系統核心功能包括工藝總圖展示、生產實時監控、報警記錄查詢、數據分析等，支持用戶登錄 / 注銷、系統退出等操作，管理人員可通過 DELL 終端直觀掌握各處理單元及設備的運行狀態，涵蓋數據采集層、數據傳輸層、數據處理與管理層以及用戶應用層，各層級協同運作，實現集中化、可視化管理，確保系統穩定、高效運行。

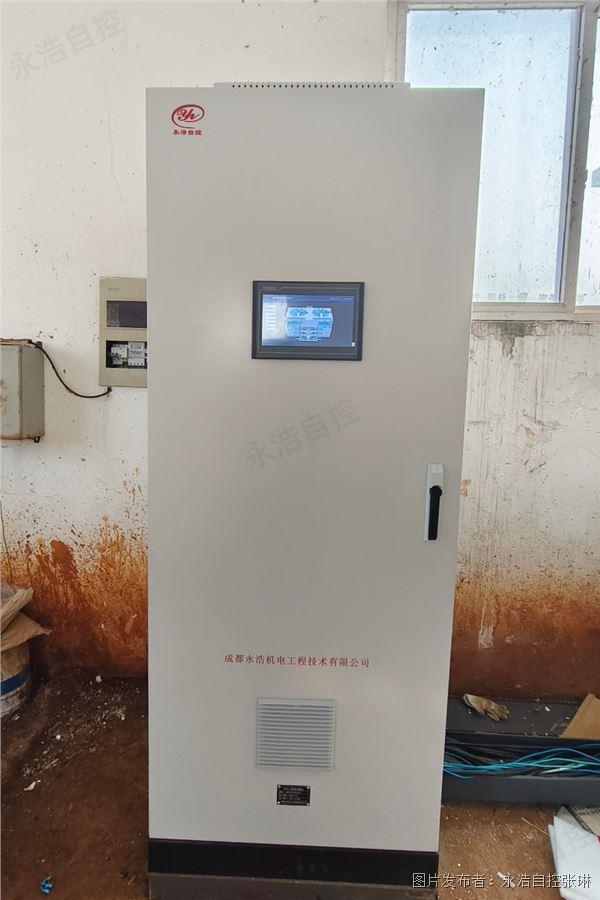

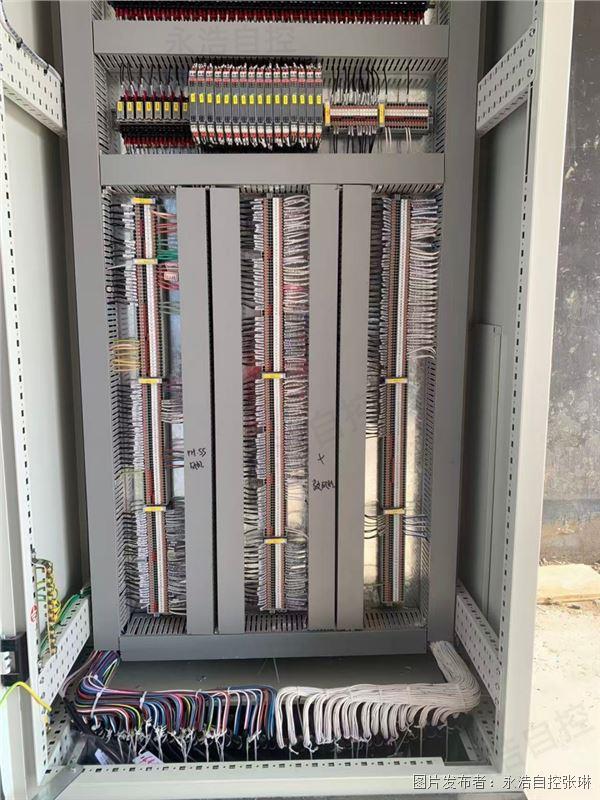

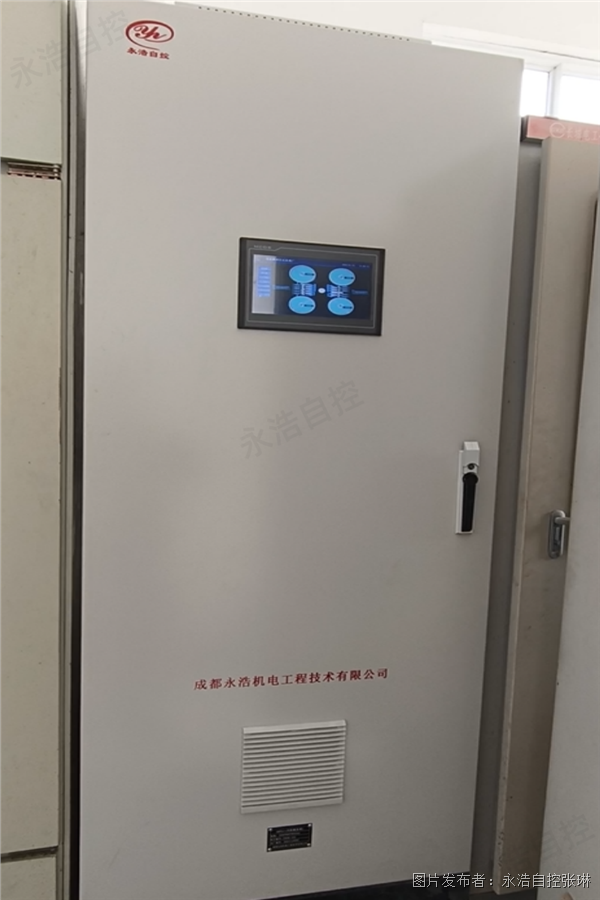

控制層——PLC控制站

項目設置 4 個 PLC 控制站，實現各區域設備的精準監控與連鎖控制，分工明確、覆蓋全面：

1 號PLC控制站：監控生化池 28 臺攪拌機、6 臺回流泵、二沉池 4 臺刮泥機、污泥井、 10 臺水泵及鼓風機房。

2 號PLC控制站：監控高效沉淀池中絮凝攪拌機、及配套刮泥機、污泥循環泵、排放泵及儀表（如污泥界面儀）。

3 號污泥脫水間PLC控制組站：監測污泥脫水間、儲泥池、板框壓濾機、壓縮機等設備，實現連鎖控制。

4 號預處理PLC 控制站：監控粗格柵回轉格柵機、進出水閥門、進水儀表面、細格柵回轉格柵機、雙槽吸渣機、砂水分離器。

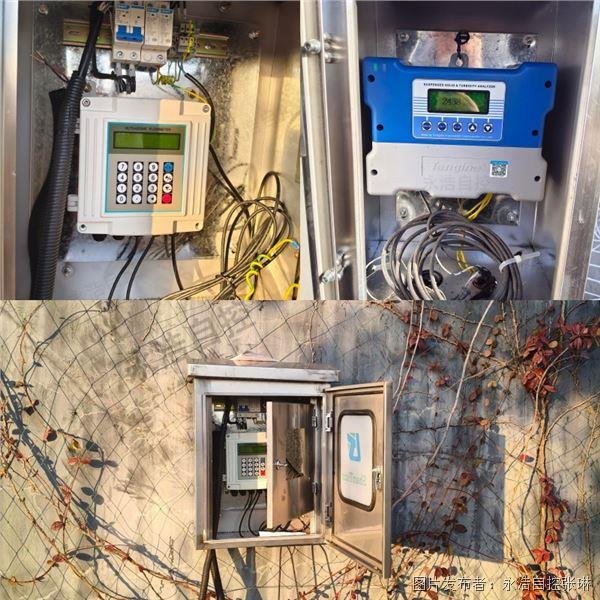

設備層——儀表

儀表采用北京天健等國產優質品牌以及哈希，E+H等進口高端品牌儀表，能精準的反應工藝過程數據，對自控系統的運行提供精準的數據支持，并且能及時工藝過程的數據變化，保障工藝調控的及時性與準確性。

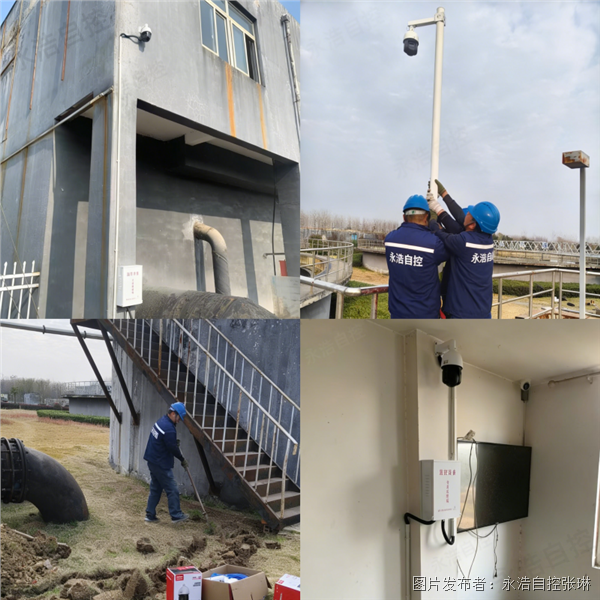

五、視頻監控

視頻監控系統管理人員提供全面、直觀的工藝運行狀態監控界面。在監控大屏上，可實時展示設設備運行狀態、工藝流轉情況等各類關鍵信息，通過影像，聲音等種形式進行可視化呈現，方便管理人員快速、清晰地掌握全廠整體運行情況，助力及時發現并處理異常問題。

六、核心工藝亮點與總結

1.核心工藝亮點：

高效沉淀池：通過加藥實現蓄能沉淀與有效分離，提升固液分離效率；

曝氣沉砂池：采用雙槽式設備配合砂水分離器，強化砂水分離效果；

自動化管控：中央控制室配備上位機界面，結合 PLC 控制站與儀表系統，實現全流程自動化監控與精準調控。

2.項目總結： 提升污水處理效率：通過自控系統升級與工藝優化，強化處理流程的穩定性與高效性；

推動綠色智能升級：實現高效低碳運營，完成 “智改數轉” 轉型，契合環保與數字化發展趨勢；

優化運營成本：自動化管控減少人工干預，降低能耗與運維成本，提升資源利用效率；

增強市場競爭力：通過技術升級與效能提升，助力企業強化行業競爭力，樹立環保治理標桿。
