PLC控制站

控制邏輯：調節水池恒流供水、水解沉淀池與中間水池輪巡排泥、中間水池提升泵液位控制。

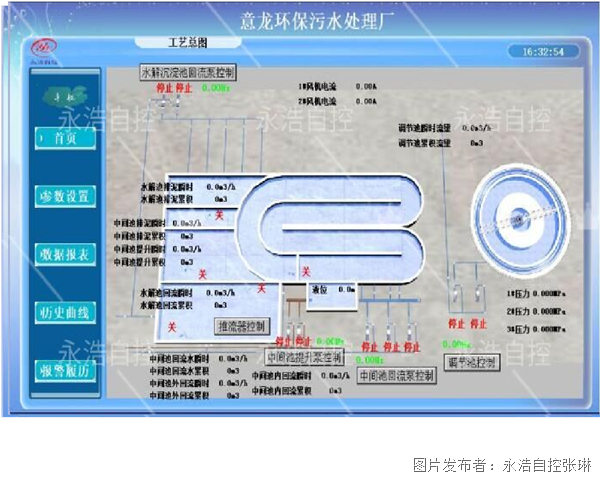

現場PLC控制站采用西門子PLC，分別采集水解沉淀池回流泵電動閥、中間沉淀池提升泵、回流泵及電動閥、調節池提升泵、鼓風機房變頻器；采集現場8臺流量計、3臺壓力變送器、1臺液位計信號，并實現現場所有設備自動運行，并保存現場水池各個儀表數據；HMI顯示現場實時工藝畫面流程、設備參數的設置、可生成數據報表、歷史曲線及報警履歷。

水泵、電動閥

水泵、電動閥控制箱共提供四套，分為調節池設備控制箱、中間沉淀池回流泵控制箱、中間沉淀池提升泵控制箱、水解沉淀池回流泵控制箱、推流器控制箱。

現場儀表

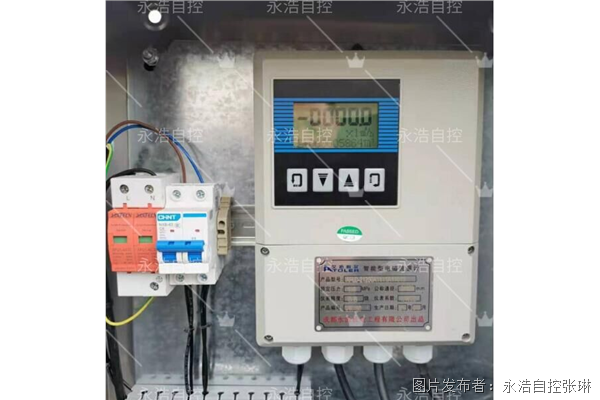

現場儀表采用永浩自控Atoler品牌，分別采用AFLD型電磁流量計、AP202型壓力變送器、AL201液位計，現場儀表分別位于中間池、水解沉淀池及調節池。

永浩公司完成意龍環保污水處理廠自控改造項目，并交付使用，大力提高了污水處理廠的標準化生產和水廠的自動化程度。
