設計依據

《城鎮排水系統電氣與自動化工程技術規程》(CJJ/T120-2018)

《城鎮排水水質水量在線監測系統技術要求》(CJ/T252-2011)

《可編程控制器系統設計規范》 (HG/T20700-2014)

《控制室設計規定》(HG/T20508-2014)

《自動化儀表工程施工及質量驗收規范》(GB50093-2013)

《視頻安防監控系統工程設計規范》(GB50395-2007)

《入侵報警系統工程設計規范》(GB50394-2007)

《城鄉排水工程項目規范》(GB55027-2022)

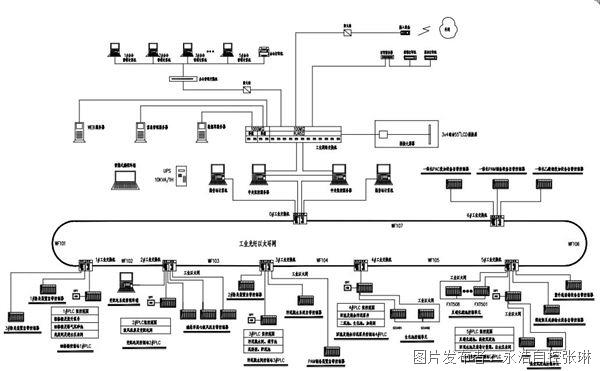

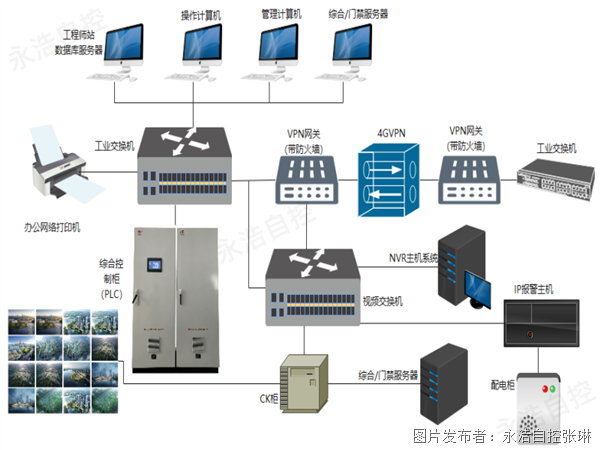

自控架構圖

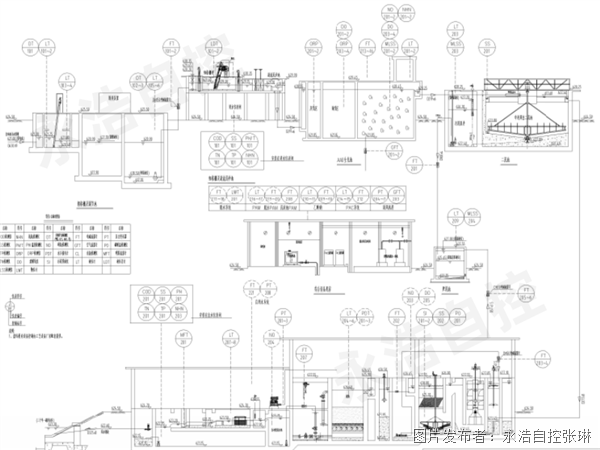

生產工藝圖

解決方案生產工藝：采用分段進水多級AO 池+高效沉淀池+反硝化濾池處理工藝

自控系統信息層

YH水廠自動化監控系統V1.0及水廠的生產管理、在線檢測儀表系統、視頻安防監控系統、脈沖電子圍欄系統組成信息層。YH水廠自動化監控系統V1.0系統安全，可靠、經濟實用,同時考慮工程分期實施情況，系統具有一定的開放性和可擴展性。所有系統，操作、顯示在中控室操作站計算機上完成，操作站計算機作為中控室人機交互接口，通過工業以太網與生產過程自動化控制系統及全廠管理網系統連接。在拼接屏上以多媒體形式反映整個水廠或局部工藝流程設備的運行狀態監控畫面及工藝流程參數等。

信息層主要功能：生產過程各種主要工藝參數的采集；各種能耗、物耗和水量的計量和累計；生產過程設備工況和工藝流程狀況監測；生產過程設備的計算機自動控制；生產參數的數據存儲和歷史回溯；生產報表的自動形成和打印；事故報警和事故打印等。最終完成污水處理廠生產過程自動控制系統實現生產現場的無人值守為目的。

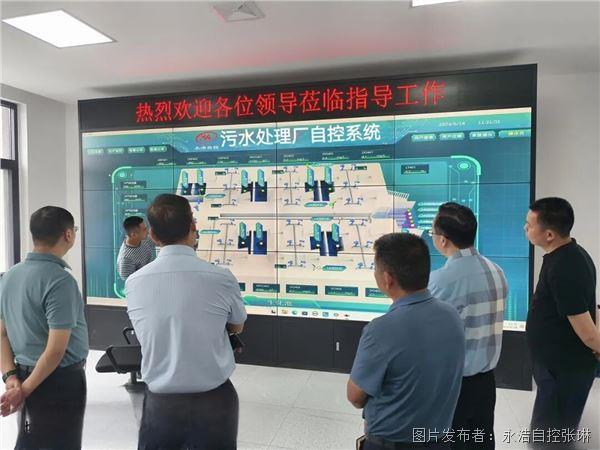

中央控制室

中央控制室設在綜合樓，主要設備有：中央監控服務器、操作站計算機、數據庫服務器、信息管理服務器、WEB 服務器、打印服務器、千兆核心交換機、拼接大屏幕、中央控制臺、UPS電源、網絡安全設備等，主要負責監測生產現場的工藝參數和設備運行狀態及控制現場設備。其中，中央監控服務器采用冗余技術、雙機熱備。正常工作時,兩合服務器同時工作,實時地完成同步操作,當任何一合服務器出現故障,另一合服務器將迅速接管服務。操作人員還可通過對操作站計算機的監控畫面手動/自動操作完成現場可控設備的控制，以及相關運行參數的修改?？梢詫ΜF(xiàn)場控制站、現場控制單元、操作站計算機的相關軟件進行維護。

現場控制站

根據生產現場設備和功能相對集中的特點，控制系統選用可編程序控制器的集散型控制系統，它具有分散控制、集中管理、數據共享的特點?，F(xiàn)場可控設備除了可由操作人員通過就地箱控制外，也可PLC 子站單元完成參數采集、設備控制、圖形顯示，提供友好的人機操作界面，同時PLC 的聯網能力使各站點之間能方便可靠地傳遞控制參數和狀態信息，模塊化設計使之可以靈活配置和適應不同的網絡結構。同時也可交給PLC 進行自動控制。

按工藝關系及控制區域在生產現場設5個PLC控制站

1#PLC細格柵控制站

2#PLC變配電間控制站

3#PLC 污泥脫水間控制站

4#PLC)回流及剩余污泥泵井控制站

5#PLC反硝化濾池控制站

視頻監控系統可以全天侯監視生產設備的運行狀況，并配合污水處理廠自動化系統對設備管理和維護。視頻監控系統可以實現生產區域重要設備的監控及安防，便于中控室及值班室值班人員及時發現現場問題，排除故障以及對警情的及時處理，保證生產的正常進行。

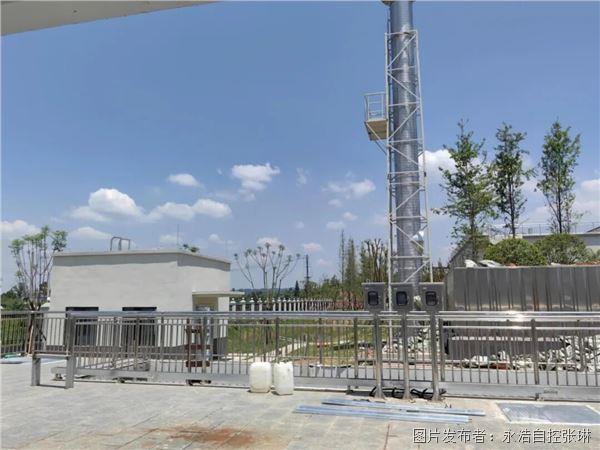

電子圍欄

采用總線型脈沖電子圍欄系統，由總線型脈沖電子圍欄主機、脈沖電子圍欄前端、智能控制終端、管理軟件等部分組成。

網絡安全平臺

網絡安全平臺USM6002-YH-E統一安全管理平臺具備安全資產集中管理、安全策略集中管控、安全事件集中收集與分析功能，實現安全運營的集中可視化?？晒芾淼陌踩O(shè)備包括：工業防火墻、工控安全監測與審計平臺、工控主機衛士、工業互聯防火墻、安全運維管理系統、入侵檢測系統、日志審計與分析系統、安全隔離與信息交換系統等。

污水廠數字孿生系統解決方案

YH污水廠自動化控制系統解決方案預留了接入智慧水務系統的接口，利用數字孿生技術，結合數據分析打造監控、運維綜合管理平臺，為污水廠智慧運行提供了基礎。
