行業背景與應用場景

　　在生物質能源與可再生能源體系中，沼氣工程已成為畜牧業和農業廢棄物資源化處理的重要技術路徑。液態糞污、有機農業廢棄物以及青貯玉米等原料經過厭氧發酵，不僅能有效降低環境污染風險，還能持續產生沼氣，用于發電、供熱及能源回收。

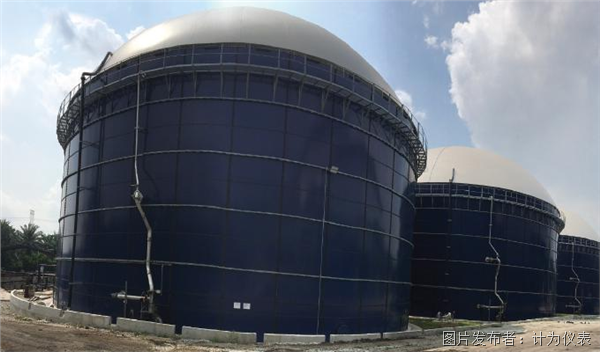

　　在沼氣生產流程中，漿液罐與發酵罐承擔著原料儲存、混合、發酵及中間緩沖等關鍵功能。罐體液位狀態直接影響發酵效率、系統安全性以及整體能效，因此對漿液罐液位的實時、可靠監測是沼氣工程長期穩定運行的基礎條件。

 沼氣介質特性與測量難點

　　沼氣漿液屬于典型非均質、多相混合介質，其物理和化學特性在運行過程中持續變化：

? 介質中包含液體、有機固體顆粒及氣泡

? 粘度高、流動性差，容易在罐壁和儀表表面形成附著層

? 發酵過程中產生氣體，液面波動明顯

? 不同進料階段，介質密度、電導率和介電常數差異大

　　這些特性使?jié){液罐液位測量長期以來成為沼氣行業的典型難點。

 傳統測量方式的局限

　　在部分早期沼氣工程項目中，漿液罐液位監測多采用浮球式、機械式或普通電容式液位開關。然而，在長期連續運行及復雜介質工況條件下，這類測量方式逐步暴露出明顯的技術局限性。

　　浮球式液位開關易受高粘度漿液及有機固體附著影響，浮球運動受阻，導致開關動作遲滯甚至失效；機械式液位檢測裝置由于存在運動部件，在高濕、高腐蝕性環境中磨損和老化加劇，使用壽命受限；而普通電容式液位開關對介質介電常數變化高度敏感，在進料成分波動和發酵階段變化過程中，容易產生誤報警現象。

　　上述問題不僅顯著增加了系統的維護頻率和運維成本，還可能引發漿液溢流、輸送泵空轉等運行風險，對沼氣工程的安全性、連續性及穩定運行構成潛在威脅。

 測量任務與技術要求

　　針對該沼氣工程項目，業主對漿液罐液位測量提出明確要求：

? 測量對象：漿液罐 / 發酵罐

? 介質類型：液態糞污、有機農業廢棄物、青貯玉米漿

? 測量功能：

? 高低液位報警（防溢流、防泵空轉）

? 連續液位監測，用于工藝調節與運行分析

? 過程條件：

? 溫度 +35 … +38 ℃

? 接近常壓，局部微正壓

? 運行目標：

? 長期免維護

? 高可靠性

? 適應介質長期變化

計為整體測量解決方案

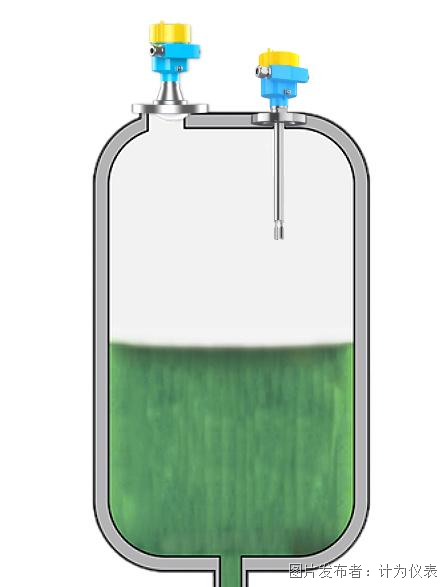

　　針對上述復雜工況特點，計為自動化為該沼氣工程項目配置了一套經現場應用驗證的液位測量組合方案：

Ring-11音叉液位開關

　　作為關鍵安全點位檢測裝置，應用于漿液罐高、低液位報警，實現溢流防護及設備干運轉保護。

JWrada? 雷達液位計

　　作為連續液位測量儀表，用于實時獲取漿液罐液位變化數據，為發酵過程控制及物料輸送管理提供可靠依據。

　　兩類測量儀表在功能上相互補充、在應用上分工明確，共同構建了集安全聯鎖保護與過程連續監測于一體的完整液位測量體系。

計為Ring-11音叉液位開關的應用優勢

　　Ring-11音叉液位開關基于振動頻率變化原理運行。當振叉處于空氣中時保持穩定的固有振動頻率；當液體覆蓋振叉后，介質對振叉產生阻尼作用，使振動頻率和幅值發生可識別變化，儀表據此可靠判定液位狀態并輸出穩定的開關信號。

在漿液罐中的優勢：

１.　對介質物性變化不敏感 　　檢測機理不依賴介質密度、電導率或介電常數，對液態糞污、有機殘渣及其混合漿液等成分波動工況具有良好適應性，避免因介質變化導致的誤報警。

２.　抗掛料與抗結垢能力強 　　音叉在工作過程中持續產生高頻微振動，可有效破壞附著層形成條件，顯著降低長期運行中因掛料、結垢引起的動作遲滯或失效風險。

３.　安裝與調試過程高度簡化 　　儀表無需現場標定或參數匹配，安裝完成后即可投入使用，降低施工復雜度和調試誤差概率。

４.　結構可靠，適用于惡劣環境 　　整體結構無外部傳動部件，適應沼氣工程中高濕、高腐蝕性氣體環境，滿足連續運行和低維護需求。

典型應用點位：

? 高液位報警：防止?jié){液溢流

? 低液位報警：防止輸送泵空轉或進料異常

JWrada? 雷達液位計的連續測量優勢

　　JWrada? 雷達液位計——一款支持遠程升級并可由工程師在線協助調試的雷達液位計，專為復雜工況和大體積儲罐設計。儀表的軟件和硬件均由深圳計為自主研發，核心算法經過嚴格優化，專門規避虛假回波、干擾信號和泡沫擾動，實現液面測量的高穩定性和高可靠性。

核心優勢：

連續液位數據可靠 　　實時提供液位趨勢和過程數據，支持發酵過程控制、進出料管理以及運行狀態分析，為工程安全和效率提供堅實保障。

自主研發軟件與算法 　　全程自主設計的雷達測量軟件，智能識別液面信號，規避泡沫、蒸汽、雜波和反射干擾，確保測量數據精準可靠。

遠程升級與工程師在線調試 　　計為獨有微信小程序和官方APP“計為智控?”，可遠程升級固件和參數設置，同時工程師可在線協助調試，降低現場維護成本，提高項目運行效率。

非接觸測量，抗腐蝕掛料 　　高頻雷達信號實現非接觸測量，不受介質附著、結垢或腐蝕影響，適用于漿液、污泥及高腐蝕環境。

適應復雜液面工況 　　對泡沫、蒸汽及液面攪拌干擾具有卓越適應性，可穩定應用于高筒倉、大體積儲罐，滿足沼氣工程、污水處理及工業液位監測需求。

項目運行效果與客戶收益

　　自系統投運以來，計為Ring-11音叉液位開關與 JWrada? 雷達液位計組成的液位監測系統表現出長期穩定性和可靠性。在漿液罐高低料位報警和連續液位監測的雙重保障下，現場能夠?qū)崟r掌握液位變化，即使在漿液密度波動、固體顆粒懸浮或液面攪拌擾動嚴重的情況下，也未發生溢流或泵空轉事故，保障發酵系統連續安全運行。

　　在日常運維中，音叉液位開關的振動自清潔特性以及雷達液位計的非接觸測量原理，使設備幾乎無需人工清理或頻繁標定，顯著降低現場維護強度。通過遠程參數調節與在線調試，工程師能夠快速完成液位報警點位調整和雷達測量優化，縮短了維護和停機時間，提升了運維效率。

　　系統采用統一的技術平臺，點位與連續測量儀表之間可共享信號接口和備件，方便集中監控和故障排查。連續液位數據不僅用于日常發酵過程監控，還可支持進出料調節、料泵啟?？刂萍肮に嚪治觯瑸椴僮魅藛T提供直觀、可靠的決策依據，有助于提升沼氣產量、優化工藝參數并降低整體管理復雜度。

總結

　　在沼氣漿液罐這一典型復雜工況下，液位測量面臨介質密度變化大、固體顆粒懸浮、液面攪拌擾動、泡沫生成以及附著結垢等多重挑戰。在此環境中，液位測量的核心價值并非追求極限精度，而是能夠在長周期運行中保持穩定可靠、避免誤報警和停機風險。

　　Ring-11音叉液位開關與 JWrada? 雷達液位計通過精心設計和現場驗證，實現了對漿液特性和工況的高度適配：

? Ring-11音叉液位開關采用振動檢測原理，具有強抗掛料能力和密度適應性，能夠在介質成分波動和結垢環境下穩定輸出高低點位報警信號；

? JWrada? 雷達液位計利用高頻非接觸測量技術和自主研發的信號算法，有效規避泡沫、蒸汽和虛假回波干擾，提供連續液位數據用于發酵過程控制、進出料調節和工藝優化。

　　這種點位保護與連續測量結合的系統方案，使?jié){液罐液位狀態被實時掌控，不僅避免了溢流、泵空轉等生產風險，還為操作人員提供可靠的數據支持，可用于優化發酵過程參數、提升系統能效和保障長期運行穩定性。

　　因此，計為液位測量方案的價值在于工程可執行性與長期可靠性：它既是沼氣工程安全生產的第一道防線，也是系統穩定性和效率提升的核心支撐。
