CARLEN絕對值線性位移傳感器采用獨特的磁致伸縮技術，實現高水平精準的，穩定的測量位移。每個CARLEN Sensors磁致伸縮位移傳感器是定制的波導絲，位置磁鐵，應變電路脈沖處理器及輔助電子電路構成。磁鐵與被測移動物件相連，在所處的波導管上方產生一個磁場，而波導絲接通短電流脈沖，會產生一個瞬時徑向磁場和波導管扭轉形變，在波導絲管中傳播。當超聲波（扭轉應變脈沖）到達波導絲管末端時被轉換為電信號，由于能夠精確測量波導管內的超聲波速度，接受返回信號所需要的時間能夠轉換為一個高精度，可重復的線性位移測量值。

        CARLEN卡倫磁致伸縮位移傳感器和測桿均為304L不銹鋼材質，結構緊湊型，傳感器整體使用不銹鋼材質全封閉設計，堅固耐用，防護等級達到IP67。測桿部分可在35MPA高壓環境下正常工作，磁環與測桿非接觸，永不磨損。線性測量，絕對位置量輸出，不受掉電影響。

CARLEN磁致伸縮位移傳感器應用領域：

       CARLEN位移傳感器尤其適合用在液壓油缸內，對行程進行直接測量。安裝在活塞上的位置磁環，隨著活塞往復運動，實現活塞位置非接觸精確測量。磁致伸縮位移傳感器憑借非接觸測量、高精度、抗惡劣環境等優勢，廣泛應用于工業制造、能源電力、交通運輸?shù)榷鄠€(gè)領域。

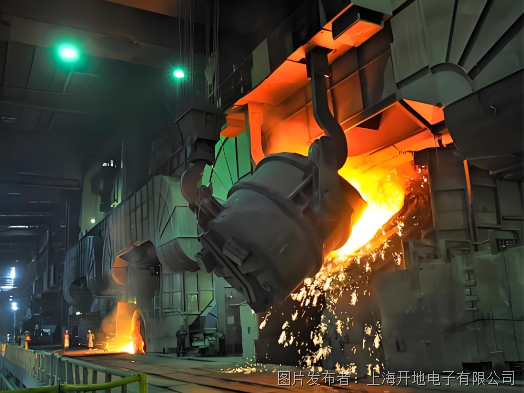

CARLEN卡倫磁致伸縮位移傳感器在鋼鐵冶金應用案例：

       連鑄機動態輕壓下：國內大型鋼廠采用 CARLEN C 系列 SSI 傳感器（分辨率 1μm），實時監測連鑄機輥縫位置，將位移數據傳輸至 PLC，閉環控制液壓缸壓下量，保證鑄坯厚度均勻，提升產品質量。

       步進式加熱爐：CARLEN 傳感器安裝在步進梁升降與水平移動缸，精準檢測位移，通過液壓伺服 / 比例控制實現多缸同步，適配高溫、粉塵、振動工況，保障鋼坯加熱與輸送效率。



       軋機 AGC 系統：熱軋 / 冷軋生產線中，CARLEN磁致位移傳感器內置在軋輥液壓執行機構，實時反饋軋輥位置，控制輥縫間距，確保鋼材軋制厚度公差達標，耐受沖擊、高溫與電磁干擾。

CARLEN卡倫磁致伸縮位移傳感器-SSI同步串行 電氣核心參數：

供電電壓   24vdc
通訊接口   SSI (RS 422)， 同步及異步模式可選
分辨率   0.5um, 1um, 2um,5um, 10um, 50um, 100um
數據長度   24 bits,   25 bits,   26 bits
數據傳輸率   50 KBd ~ 1 MBd
輸出碼制   格雷碼Gray, 二進制Binary

機械核心參數：

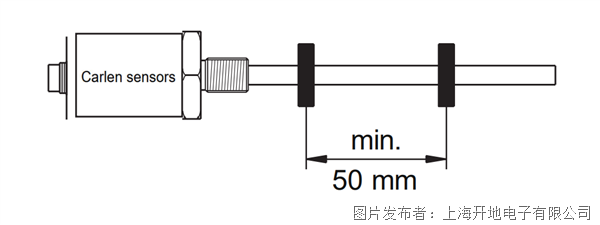

測量行程   50 mm ~ 7600 mm
產品材質   電子倉：壓鑄鋁     耐壓管：不銹鋼
螺紋規格   M18X1.52， M20X1.5, 3/4’’-16 UNF -3A
溫度范圍   -40℃… +85℃ （+105℃訂貨注明）
防護等級   IP67(CHM內置式)，  IP65 (CPM外置式)

磁環類型   標準圓形，半圓形，U型磁鐵，方塊磁鐵…

CARLEN卡倫磁致伸縮位移傳感器 常規型號：

CHMM0600S021G01K05
CHMM2040S1001G01K05
CHMM0600S201W41P68-A9
CHMM0365S201W41P68-A9
CHMM2040S1001G01K05
CHMM0480-S001-1G01-S07
CHMM0050S0051G06V00
CHMM0050S0052G06V02
CHMM0065S0011G08V12
CHMM0050S0052G06V02
CHMM0140S0021G18V15
CHMM1795S0021G18V15
CHMM0280S0011G03V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0920P0051B63V13
CHMM0225S0021G18V15
CHMM0165S0021G18V10
CHMM0860P0051B63V08
CHMM0050S0021G06V10
