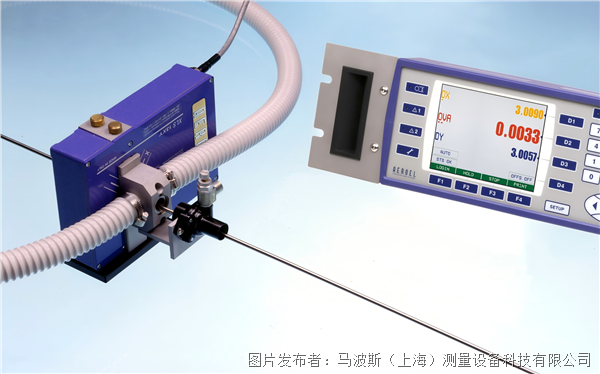

Wireline.XY激光測量系統專用于檢測鋼絲、銅線的直徑及橢圓度。

該系統應用于金屬線材行業， 在抽拉加工過程中檢測金屬線材的直徑。由于不受線材振動及移動速度的影響，測量的精確性與可靠性極高。

由于配備了新型的專利產品——防塵支架，可以在干式拉拔工作臺上安裝量?jī)x。在工作臺上，金屬線材經過導輪振動后會掉落拉絲粉及鐵屑粉塵，在很短的時間內嚴重影響測量精度并使傳感器失效。

工作原理

Wireline.XY系統是以Xactum激光測徑儀為基礎。系統安裝在成型抽擠模后方，測量產品的外徑。由于使用雙軸向測徑儀及沿著兩垂直交叉方向檢測直徑，可以計算產品平均直徑值和橢圓度值。只沿著一個軸向做單一測量所獲得的準確度不足以對直徑進行有效控制。

平均直徑值是由交叉掃描截面求得，因此；即使橢圓工件或軸向偏移變化大的工件，也能精確地測量出來。

來自激光測徑儀的信號由軟件處理后，屏幕顯示測量值，并將實際值與標稱設定值進行比較：當由于模具磨損而導致的線徑超過公差極限時，輸出報警信號停止設備運行，或警告操作人員采取應對措施。

測量數據顯示在CE-200操作面板的屏幕上， 該面板也用于對系統進行編程； 此外， 記錄和處理所有測量數據， 以獲得完整的統計報告， 該報告可立即打印， 用于產品質量控制。

Wireline.XY激光系統主要特性功能如下：

? 直徑與橢圓度的測量與顯示

? 超差報警功能

? 過程統計分析及報表打印

? 遠程計算機接口

粉塵防護裝置

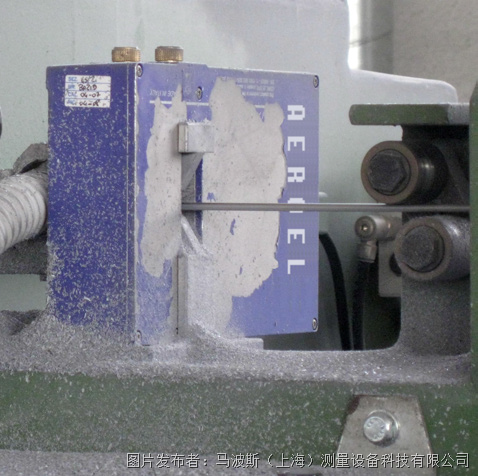

眾所周知，線材行業在線測量的一個主要障礙就是光學測徑儀的粉塵敏感性，這嚴重影響了在干式拉拔中的應用。在干式拉拔設備上，拉絲粉和鐵屑會嚴重影響測量精度，并在短時間內使傳感器失效。

Aeroel公司開發了全新的專利產品——?dú)鈩?dòng)防塵保護系統，用于雙軸激光測徑儀。

依據“自清潔”原理，新型氣動防塵保護系統可以安裝在干式抽拉機械工作臺上，工作臺上的堿性拉絲粉對光學儀器造成嚴重問題。大量的現場試驗已經證明，在惡劣環境中使用這種新型防護支架，也可以連續幾周不間斷運行，而無需清潔量?jī)x，而以前的系統只能持續幾個小時。

系統配置

基本組成：

? XLS13XY或XLS35XY (雙軸) 激光測徑儀

? CE-200 操作面板，架設在19”托架盤上

? 測徑儀預裝Wireline.XY軟件 (基本模塊)

? 5米連接電纜

選配功能和附件：

? 用于重量估算和統計分析的附加軟件

? 保護激光測徑儀的機械式防塵護蓋；壓縮空氣可被導入防護罩(*)

? 高壓離心式鼓風泵，提供干燥清凈的氣源(*)

? 高壓噴氣環，用于清潔加工線材(*)

? 接近開關，用于計量長度

? 延長電纜

? 與PC連接用的附加軟件

優勢

非接觸式測量技術使在線應用成為可能：100%的檢測確保線材生產無故障，避免因產品不合格導致退貨或投訴。

人工成本可以大大降低，而且抽拉加工設備可使用卷線軸自動更換功能，由于可不停機進行連續檢測，取代了每個卷盤末端的手工取樣。

在一些生產高碳鋼線材的重型卷線軸的場合，連續監測是絕對必要的：模具的使用壽命和緊密的直徑公差使得只在卷軸末端實施檢測是絕對無法達到質量控制的。

采用雙軸激光測徑儀，在直徑和截面的測量上，可以獲得更佳的測量精度，并且能夠進一步減小公差設定范圍，特別是對于尺寸一致性較高的產品，能夠提升其競爭優勢。

安裝在干式工作臺上的量?jī)x配有防塵支架。由于拉拔加工時，金屬線材經過導輪振動后會掉落拉絲粉及鐵屑粉塵，會在很短的時間內使傳感器失效，并嚴重影響測量精度。
