前言

為確保沖壓式電芯達到嚴格的密封性，必須嚴格控制多層鋁膜的沖壓工藝，避免鋁膜過薄和可能的裂紋。

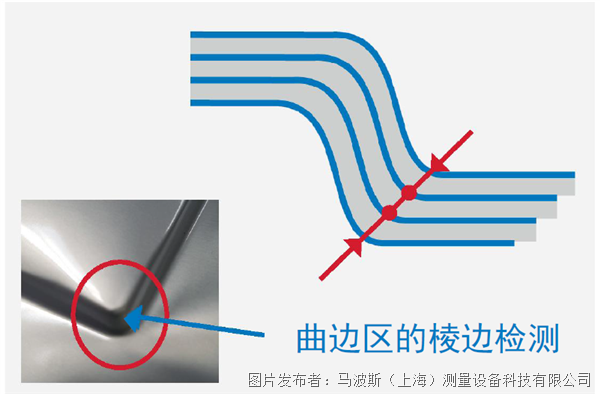

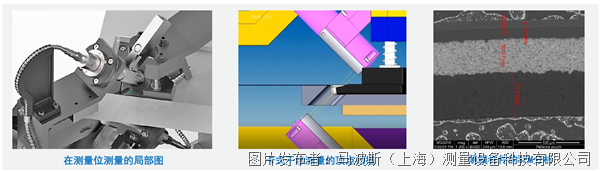

馬波斯設計的特殊卡式干涉測量技術可掃描半殼形的重要部位，通常為四個頂點，因此，可以客觀測量鋁膜和塑膜最外兩層的中心厚度。

不同于迄今為止的破壞性檢測和顯微分析方法，馬波斯解決方案簡單、快捷，從產線上取樣工件后，直接測量其厚度，并在測量臺上檢查。

在顯示器上直接顯示測量結果并比對編程的公差，評估工件為良品或為廢品。馬波斯QSPC測量軟件在E9066工業計算機上運行，管理統計數據并提供有用信息，修正沖壓生產。

調整半殼位置重復測量步驟，測量其它頂點。選擇工件的不同夾持方式，可測量半殼四邊上的其它位置。

主要特點

? 沖壓的半殼位于預定心工位并基于自定心系統的頂點

? 工件夾具滑座的手動移動

? 卡口配2個同步干涉?zhèn)鞲衅鳒y量厚度

? 電動滑座的掃描運動由E9066數顯裝置控制

? 測量值處理

? 最小總厚度

? 塑膜最小厚度上限和下限

? 最小鋁膜厚度

? 無需工件的基準工裝夾具，可在不同位置（滑座方向）檢測及 / 或檢測不同類型工件
