WIRELAB.XY系統是一套高性能臺式激光測徑儀，特別設計用在必須精確測量直徑和橢圓度的場合，對拉伸或擠壓成型產品進行離線檢測。

WIRELAB.XY系統是線材檢測的離線儀器，非常適合用于線材抽樣測量，如光纖及磁性線材，或通過檢測線材來測量拉絲模具直徑。

沒有任何其他儀器能夠如此簡便快速、精確地完成直徑測量！

充分發揮了高性價比的激光工藝技術的優越特性，從而保證了測量的高度精確和可重復性。

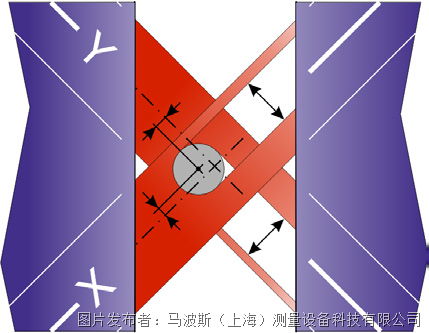

WIRELAB系統系使用高性能XACTUM系列激光測徑儀，在相當大直徑范圍內可進行快速且可重復之測量。測量時把被測工件固定放置在V型支架上，工件被兩面垂直交叉的激光束以非常高的速度掃描測量，進而計算兩個直徑值DX和DY，并計算出差值 |DX-DY| 及平均值(DX+DY)/2。

使用專用夾具以手動方式旋轉被測工件，可有效檢測超過 360°的圓周直徑，并精準測量出外徑最大值MAX-D，最小值MIN-D和實際橢圓度值 MAX-D－MIN-D。測量值會顯示在高分辨率背光LCD屏幕上，并且和預先設定的公差極限做對比，從而檢查零件的尺寸一致性。通過RS232串行端口或以太網絡連接，WIRELAB系統可以和外部的PC聯機。通過使用GageXcom軟件，將所有測量數據實時地呈現給Excel電子表格，從而允許用戶進一步對測量數據進行個性化處理。

系統架構與組成

基本組成：

?智能型Xactum 雙軸激光測徑儀，XLS13XY或XLS35XY；

?CE-200 操作面板（臺式）；

?測徑儀預裝WIRELAB.XY軟件；

?激光測徑儀基座。

?0.5米電纜連接線。

選配功能和附件

?腳踏開關：腳踏開關輔助啟動測量，使雙手能夠操作工件；

?GagexXcom PC版應用軟件,與Windows(*)兼容，可將實時數據傳輸?shù)?EXCEL 電子表格(*)；

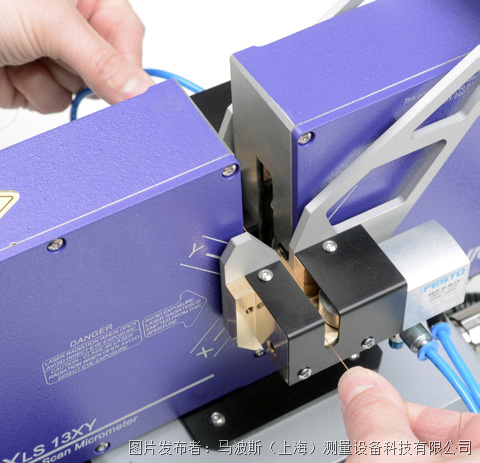

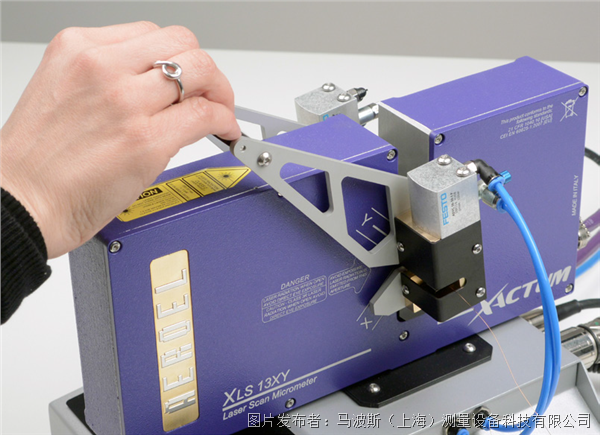

?手動旋轉式線材夾具(僅適用于XLS13XY)；

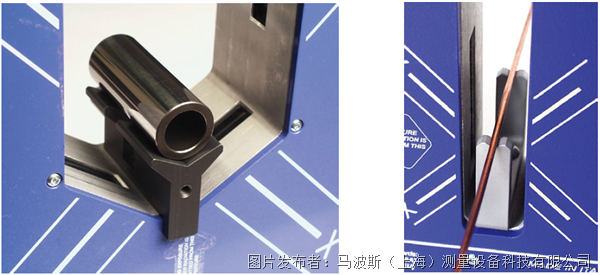

?V型塊用于夾持樣品；

?激光測徑儀校正報告書。

優點

客觀且高度重復性一致的結果：無論由誰來操作或即使操作員沒有受專業訓練，也能得到一致的結果。

超高精確性：在這之前要獲得這些精確數據，必須在實驗室由專業技術人員使用很多昂貴儀器設備才能做到。

高靈活性：不同樣品和尺寸都可快速測量，不需要系統重新設置或再以標準件校準。

易操作：縮短檢測時間和提高測量性能。

價格優勢：合理的性價比，保證能在最短時間收回成本。

質量保證：所有測量數據都能夠直接地經由外部計算機儲存，并進一步依照客戶需求編輯處理，作成報告打印。

三年質保：由于采用高質量部件和固態激光發光二極管，保證了高可靠性與相當長的使用壽命。
