Extruline.XY激光系統專用于對擠壓/抽拉成型產品的外徑進行控制，例如電力電纜線、塑料管及其他類似產品。

除了直徑測量和公差檢測，Extruline.XY還能提供自動擠壓成形制程回饋補償，發現及找出產品頭尾全長直徑缺陷。

采用非接觸技術能夠測量持續移動的產品，熱的或容易變形的柔軟產品，這是一般傳統接觸式儀器設備無法做到甚至接觸測量時有可能損傷產品本身。

此系統如何運作?

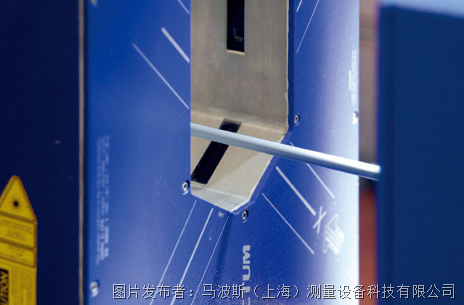

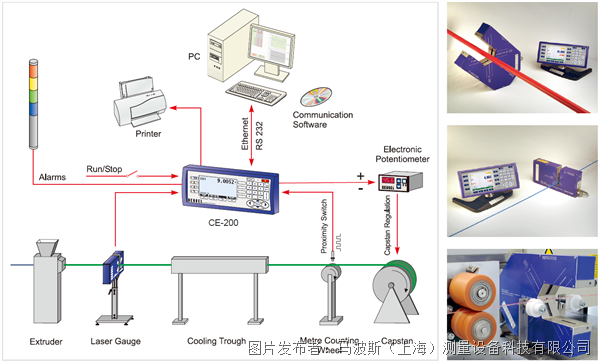

Extruline. XY系統是以Xactum 激光測量?jī)x為基礎，系統被安裝在擠出機出口處，用于測量擠出產品的外徑。使用雙軸測量?jī)x對交叉方向上的兩個直徑進行檢測，可以計算產品的平均直徑和橢圓度。單軸測量不夠精確，無法對擠出機進行有效調節。

將測量的平均直徑與操作員預設的標稱值進行連續比較：如果產品尺寸超出預設限制，則Extruline.XY軟件會對擠出機進行自動校正，使產品始終處于所需的公差范圍內。

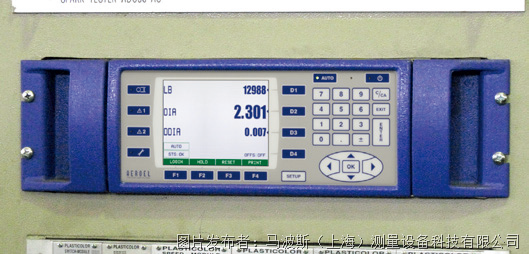

測量數據顯示在CE-200操作面板的屏幕上，該面板也用于對系統進行編程；此外，所有測量數據都被記錄和處理，以獲得完整的統計報告，并可以立即打印，用于控制產品質量。

產品直徑的任何突然改變被檢測為缺陷：沿產品長度的每個缺陷的位置存儲在系統存儲器中，以便打印每個短管的缺陷位置報告。

Extruline.XY 激光系統主要功能如下：

? 直徑與橢圓度的測量與顯示

? 超差報警

? 擠出過程控制

? 沿著軸向進行缺陷檢測及定位

? 統計報表的分析和打印

? 遠程計算機連接接口

系統配置

Extruline.XY測量系統使用雙軸XLS激光測徑儀，也可以提供HF(高頻掃描)機型。

系統基本組成：

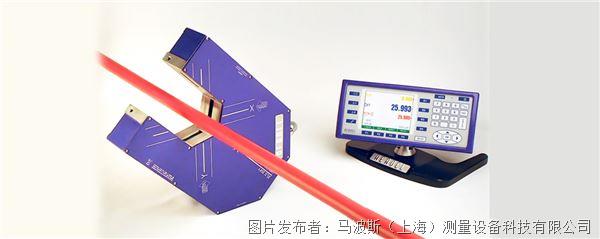

? XLS13XY 或 XLS35XY，Xactum雙軸激光測徑儀；

? CE-200操作面板，安裝在19”機架上；

? 預裝Extruline.XY 軟件 (基本模塊) ；

? 5米連接電纜。

選配功能和附件：

? 擠出機回饋補償軟件

? 統計分析軟件

? 缺陷檢測及定位軟件

? 擠出機專用電子電位計

? 用于長度計數的接近開關

? 高壓噴氣環用于吹干產品

? 激光測徑儀用的高度調整支架

? 延長電纜

? 排氣扇用于消除擠壓成型時產生的煙霧

? 測徑儀校準報告

優點

雙軸檢測，能夠有效提高回饋補償功能的性能。

二合一功能：直徑控制和缺陷檢測。

在較嚴格的公差范圍內進行擠壓制程，可以有效節省

原材料，減少損耗。

自動化監控功能降低人力成本。

非接觸式在線測量，100%測量監控。

提高產品質量，減少原材料浪費。

符合質量標準的無缺陷產品。

Extruline.XY 軟件功能與特性

Extroline.xy軟件預裝在Xactum測量?jī)x內，由于其模塊化結構 (基本軟件功能包+可選調節、統計分析和缺陷定位)，可以滿足所有操作要求。本系統軟件特別采用人性化設計，使操作及各種參數設定都相當簡單容易，即使非專業人員也能輕易上手。通過CE-100接口面板，操作員使用功能鍵和彈出菜單選擇各種功能或輸入程序要求的數值。

基本軟件包功能如下：

? 顯示測量直徑和相對名義直徑的偏移。

? 計算（x+y）/2平均直徑和（x-y）橢圓度。

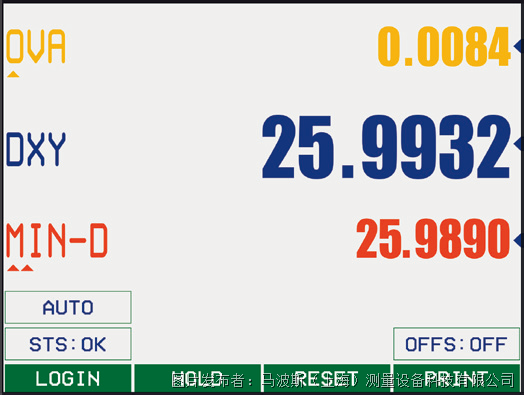

? 3個測量值可同時顯示在屏幕上。

? 超差條件下的可編程報警和預報警。

? 不透明或透明產品的測量（玻璃制品）。

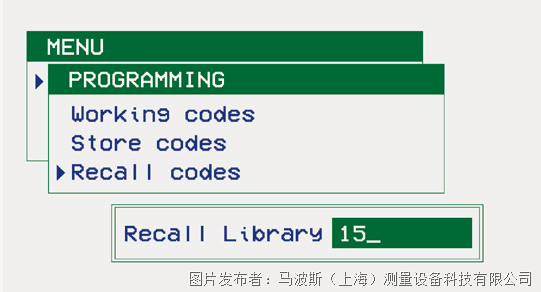

? 1000種不同產品的數據庫，可由操作員直接檢索。

? 輸入密碼以限制授權人員使用編程功能的可能性。

? 以太網/RS232接口，用于遠程編程或數據檢索。

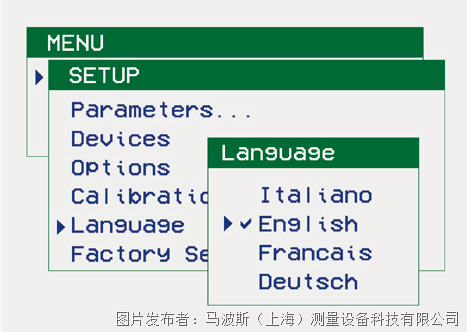

? 多語言菜單（意大利語、英語、法語和德語）。

? 可選測量單位（毫米或英寸）和分辨率。

? 預先編程的工廠設置，以便于系統的安裝和啟動。

選配功能_過程反饋補償模塊（選項1）功能如下:

? 通過調整拉伸速度或擠出機流量來對產品直徑進行自動補償。

? 參數調節是依據平均直徑，與橫截面方向無關，即使被測工件徑向偏差過大，也不受影響。

? 使用INC（+）或DEC（-）信號的PI（比例積分）模式。

? 僅當檢測到實際趨勢偏離標稱預設值時，才啟動反饋補償調整。

? 根據擠出產品速度變化對滯后時間進行自動補償。

? 所有控制參數均可編程并存儲在產品數據庫中。

? 可編程的熱/冷補償：當產品被擠出后立即進行測量時，對產品的熱膨脹系數進行補償。

統計分析模塊（選項2）功能如下：

? 利用直方圖顯示測量的直徑值：(X+Y)/2或X&Y值。

? 可自行設定直徑極限值，可過濾及忽略因工藝異常導致的不正常測量值。

? 測量數據采集間隔可手動選定，或通過啟動/停止 (Start/Stop)指令自動執行。

? 記錄最大值、最小值及平均值。

? 可計算標準偏差、Cp及Cpk值。

? 顯示總長度及平均速度。

? 所有的打印報表均會顯示日期與時間。

? 標識操作者身份,設備編號及產品型號。

? 先進的線卷編碼設計。

缺陷檢測及定位模塊（選項3）功能如下：

? 單一掃描直徑檢驗?zāi)芰Α?/p>

? 缺陷檢測功能的單獨公差限值，添加到預先設定的標稱值或先前測量的平均直徑（自適應模式）

? 獨立輸出以＋和－表示缺陷。

? 附在卷線軸記錄缺陷和位置的最大或最小數據。

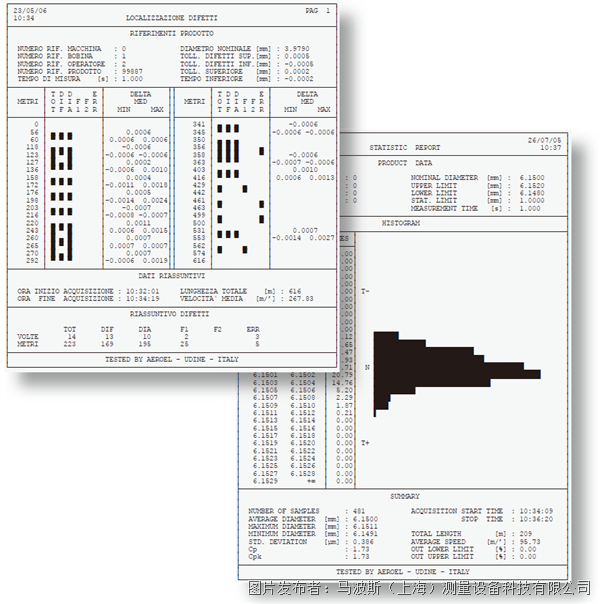

? 打印缺陷位置點報表。

? 報表能包含其他外部設備檢測出的缺陷。

(例如：火花試驗機、電容試驗機等)
