從笨重卻新潮的大哥大、到功能趨于多樣的功能手機，迭代到如今輕薄智能的智能手機、高速互聯的AI手機，乃至賦能出行的新能源汽車電子系統、探索深空的航空航天設備，電子設備的進階離不開核心元件的功勞，它們藏在設備內部，雖不起眼，卻掌控著能量的流轉與穩定。其中兼具小巧身形與強悍實力的角色，它就是鉭電容。作為在高端電子領域不可或缺的能量基石，讓我們一起揭開鉭電容的神秘面紗。

問題1：鉭電容是什么？

     全稱鉭電解電容器，陽極用高純度鉭粉壓制成型并燒結為多孔體，經電化學氧化生成致密氧化鉭（Ta?O?）介質膜，陰極分固體（二氧化錳/導電聚合物）與液體（電解質）兩類，片式（SMD）為當前主流封裝。

問題2： 鉭電容有什么性能優勢呢？

01高電容密度：

鉭電容的電容密度比較高，可以達到100μF/?以上，這使得鉭電容在小型化電子產品中有著廣泛的應用。

02高頻性能好：

鉭電容的ESR（等效串聯電阻）比較低，因此具有較好的高頻性能。

03電容穩定性好：

鉭電容的電容值穩定性較好，可以達到±5%以下。

04工作溫度范圍廣：

鉭電容的工作溫度范圍一般為-55℃~125℃，一些高溫型號可以達到200℃以上。

問題3：鉭電容有哪些類型與應用呢？

     主要類型與應用類型核心特點典型應用固體鉭電容（主流）無漏液風險、可靠性高消費電子、汽車電子、5G通信液體鉭電容耐高壓、大紋波航空航天、工業電源高分子鉭電容低ESR、高安全新能源汽車電控、AI服務器混合鉭電容高能量密度、長循環特種儲能、脈沖電源等。

問題4：鉭電容的市場規模如何呢？

     數字化轉型與“新基建”戰略的推進，使得5G通信基站、數據中心服務器及高速計算設備成為需求最大的增長點，僅單臺服務器的鉭電容使用量就可達數百顆。與此同時，汽車電子化與電動化趨勢顯著拉動了市場，新能源汽車的電控系統、高級駕駛輔助系統（ADAS）以及車載信息娛樂系統，對高可靠、耐高溫的鉭電容需求激增，也使車規級認證成為廠商競爭的關鍵。

     此外，工業自動化與物聯網的擴展，依賴工業控制設備、精密儀器及物聯網節點對穩定電源管理的需求，進一步鞏固了鉭電容的應用基礎。在航空航天與國防這一傳統高端市場，需求穩定且注重極致的可靠性和壽命，價格敏感度較低。而高端消費電子領域，如智能手機、平板電腦和可穿戴設備，也在電源管理與音頻電路等部分持續采用鉭電容。這些領域共同推動了鉭電容行業市場規模持續擴張。數據顯示，2024年全球鉭電容市場規模為24.32億美元，2025年預計增至25.61億美元。（數據來源：中國鉭電容行業現狀深度研究與未來投資分析報告（2025-2032年）。

問題5：那么鉭電容又有哪些未來技術發展方向呢？

01結構與工藝創新

1.小型化封裝：小尺寸封裝良品率提升，適配穿戴/折疊屏等輕薄設備。

2.集成化：與電阻/電感集成，形成無源集成模，簡化電路設計并提升功率密度。

02應用場景適配

     高能混合鉭電容：結合超級電容的大儲能特性與鉭電容的低 ESR 優勢，開發高能量密度混合鉭電容，用于 AI 服務器的瞬時斷電保護與峰值功率補償場景。例如，在 HBM 高速緩存供電端部署該類電容，可在電網波動或電源切換瞬間提供毫秒級儲能支撐，保障數據讀寫不中斷；同時適配 AI 服務器的高密度電源模塊，實現儲能與濾波功能的集成化，降低硬件部署成本。

問題6： 鉭電容的生產中面臨哪些挑戰呢？

     鉭電容作為高可靠性、高能量密度的儲能元件，被廣泛應用于消費電子、通信設備、汽車電子、航空航天等對穩定性要求嚴苛的領域短路故障分析和內部缺陷分析，核心目的是定位失效根因、優化產品設計與制程、保障整機運行安全。

定位短路失效的根本原因，解決實際應用問題

     鉭電容短路會直接導致電路過流、燒毀，甚至引發整機設備宕機、起火等安全隱患。通過短路故障分析，可以精準判斷失效誘因。

問題7：應用案例是什么？

樣品照片：

掃描位置：

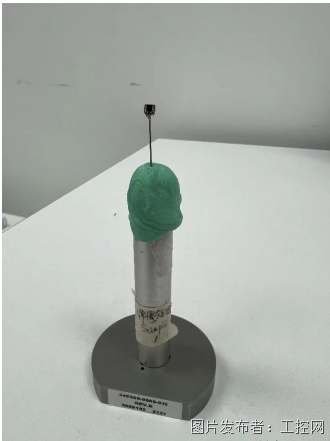

▲ 裝夾照片

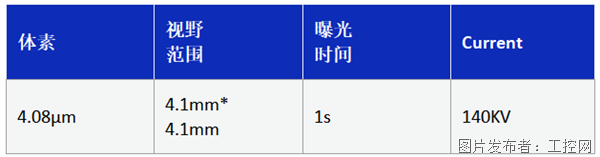

掃描參數：

▲ 此參數的FOV可以對整個電容進行掃描

     針對規格為 3mm×2.5mm 的電容樣品開展短路故障分析。

     結果顯示：電容的鉭結構與電極連接處存在不規則分布的裂紋，橫向裂紋寬度介于 20.2μm 至 27.1μm 之間，且裂紋存在縱向延伸，延伸區域的寬度范圍為 9.1μm~16.2μm。

樣品:

電容整體掃描，失效位置切片分析-俯視方向

●符合FOV需求掃描達到的最高分辨率，Voxel size:4.08um，約8um的最小單位結構也可以被觀測。

●使用ZEISS的3D 軟件觀察重構后的2D切片。每個象限代表一個不同的正交虛擬切片。通過移動彩色線可看到對應顏色線框的虛擬切片變化。

●電容中的鉭結構體與電極結構清晰可見。

●可以觀察到電容的鉭結構與電極間有裂紋，可能是導致失效的原因，裂紋寬度約在20.2um~27.1um,不規則分布。

樣品:

電容整體掃描，失效位置切片分析-前視方向

●可以觀察到電容的鉭結構與電極間的裂紋在縱向也有延伸，可能是導致失效的原因，裂紋寬度約在9.1um~16.2um。

問題8： 蔡司檢測方案的設備優勢是什么？

     ZEISS XRM Versa 憑借三大核心優勢助力本次檢測：一是具備高分辨率特性，能夠?qū)Σ煌叨鹊臉悠吠瓿筛咔逦瘸上?；二是擁有高圖像襯度，尤其適用于低原子序數材料的檢測分析；三是用途十分廣泛，例如可在最高分辨條件下開展原位實驗。

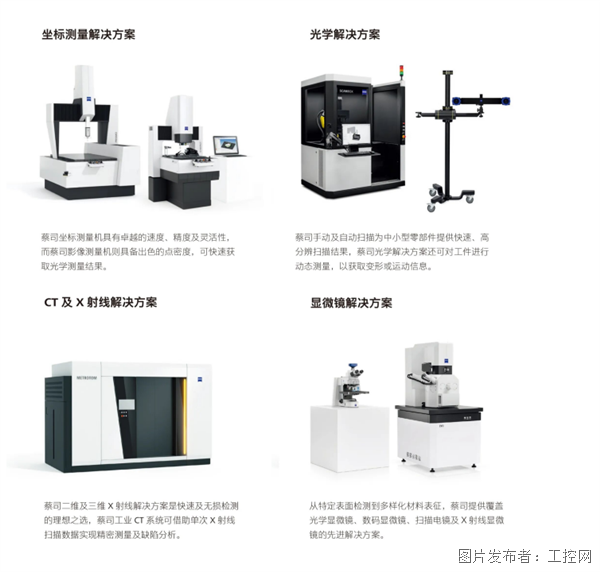

     蔡司擁有豐富的產品線包含顯微鏡，藍光掃描儀，三坐標，工業CT，助力全面解決電子客戶面臨質量挑戰與痛點。
