在半導體制造的微觀世界里，晶圓的高速旋轉是制程成功的關鍵一環。從光刻膠的旋涂，到顯影液的鋪展，再到刻蝕液的均勻反應，旋轉的穩定性與速度直接決定了薄膜的均勻性。

然而，這并非普通電機能夠勝任的任務。它需要在強腐蝕性化學氣體中保持穩定，在高速旋轉中提供強大的真空吸附力，同時絕對杜絕任何油脂或微粒的污染。

今天，我們揭秘LS電氣專為半導體設備打造的特殊電機，看它如何通過“特制化”設計，驅動晶圓完成每一次精密的旋轉。

行業痛點：普通伺服電機的“禁區”

在光刻和刻蝕等核心設備中，工程師們面臨著嚴峻的挑戰：

    ●真空吸附難題：晶圓必須被牢牢吸附在旋轉卡盤上，這要求電機必須具備大口徑中空軸，普通伺服電機難以兼顧軸徑與扭矩。

    ●潔凈度零容忍：電機處于制程腔室內，普通油脂密封一旦泄漏，將直接導致晶圓報廢。

    ●腐蝕環境：制程中常伴有酸堿化學氣體，電機外殼及軸部極易受到腐蝕。

    ●高加速度需求：為了提高生產效率（UPH），電機需要在極短時間內達到數千轉的高速，對電機慣量與驅動器響應提出了極高要求。

LS電氣解決方案：為半導體而“生”的特制電機

LS電氣特殊電機并非標準品的簡單改裝，而是基于對半導體工藝的深刻理解，通過定制化材料與特殊結構，打造的專業級核心部件。

1. 磁流體密封：潔凈室的“守護神”

這是LS電氣特殊電機最核心的技術壁壘。

    ●技術原理：采用磁流體技術進行密封，利用磁性流體填充在磁場間隙中。

核心價值：

    ●零磨損：磁流體具有潤滑作用，避免了機械密封的摩擦磨損，大幅延長電機壽命。

    ●零污染：實現無油密封，徹底杜絕油脂泄漏對晶圓和腔室環境的污染，滿足半導體Class1甚至更高級別的潔凈度要求。

    ●高潔凈度保障：磁流體密封從根本上防止電機內部顆粒物揮發，避免污染晶圓，確保制程環境純凈度。

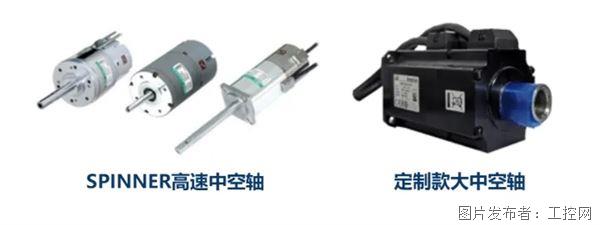

2. 定制款大中空軸：強勁真空的“通道”

    ●大通徑設計：針對晶圓尺寸（8寸/12寸）優化軸徑設計，提供充足的流道面積，確保在高速旋轉下依然保持強大的真空吸附力，防止晶圓在加減速過程中打滑或飛片。

    ●中控軸設計：便于布線，優化設備內部結構，減少線纜干擾。

3. 高速響應與低慣量設計

    ●瞬時加速：配合LS電氣高性能伺服驅動器，電機具備極佳的加減速性能，可變速范圍覆蓋1~240 Hz（最高轉速可達6000 rpm），大幅縮短制程節拍。

    ●磁性回路優化：通過優化磁性回路設計，在保證高扭矩輸出的同時，實現低發熱、低磨損。

4. 智能溫控：水冷管路保障晶圓良率

    ●溫度控制挑戰：Spinner電機在高速旋轉時會產生大量熱量，而溫度波動對晶圓加工精度和良品率影響巨大。

    ●解決方案：自帶精密水冷管路系統，通過高效熱交換實時控制電機溫度。

    ●核心優勢：

              ●溫度穩定性：將電機工作溫度嚴格控制在最佳范圍，避免因過熱導致的性能衰減。

              ●晶圓保護：防止電機熱量傳遞至晶圓，確保加工過程中溫度均勻，顯著提高晶圓良品率。

              ●系統可靠性：水冷系統與電機本體一體化設計，減少外部連接點，提升整體系統可靠性。

5. 極致的防腐蝕定制化

    ●特種涂層：針對清洗和刻蝕設備，LS電氣提供定制的防腐蝕涂層（如特氟龍Teflon涂層），耐受氫氟酸（HF）、硫酸、氨水等多種強腐蝕性化學品。

    ●軸體定制：電機軸或密封機構可根據客戶具體工藝進行深度定制。

全場景應用：從清洗到CMP的全方位覆蓋

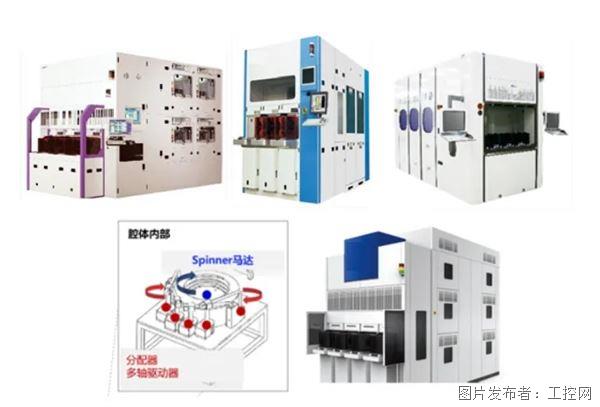

LS電氣Spinner電機已廣泛應用于半導體前道制程的關鍵環節：

應用場景 1：涂膠與顯影設備

    ●需求：極高的轉速與均勻性。

    ●方案：提供5,000~6,000 rpm的高速旋轉方案，額定轉矩覆蓋0.64~2.50Nm（功率0.3-0.7KW），確保光刻膠厚度均勻，顯影液分布一致。

應用場景 2：清洗與刻蝕設備

    ●需求：防腐蝕、耐化學氣體、高穩定性。

    ●方案：法蘭規格100mm~160mm，速度范圍2,000~5,000rpm。電機采用防腐蝕涂層設計，確保在酸堿霧氣中長期穩定運行。

應用場景 3：CMP（化學機械研磨）設備

    ●需求：不僅是高速旋轉，還包括低速大扭矩的拋光。

應用方案：

    ●高速拋光：采用定制款大中空軸電機（5,000~6,000 rpm）。

    ●精密研磨：針對晶圓拋光工藝，提供定制款DD（直驅）馬達，在200~300 rpm的低速下提供高達60Nm的驚人轉矩，實現絕對的低速平穩性。

系統協同：不只是電機，更是整體運控方案

LS電氣提供的不僅僅是單臺電機，而是基于EtherCAT總線的高速運動控制系統：

    ●控制：XMC系列運動控制器，支持多軸同步控制。

    ●驅動：iX7NH系列高性能伺服驅動器，提供高分辨率編碼器接口，充分發揮Spinner電機的性能。

    ●執行：特殊電機從標準型到Spinner電機，大中空軸電機，DD直驅型，全家族覆蓋。

結語

在半導體設備中，每一個微小的細節都可能影響最終良率。LS電氣特殊電機，憑借磁流體密封的潔凈性、大中空軸的強力吸附以及針對制程的深度定制，已成為眾多頭部半導體設備商的首選方案。

我們不僅制造電機，更是在為您的設備注入一顆強勁、潔凈、耐用的“中國芯”。
