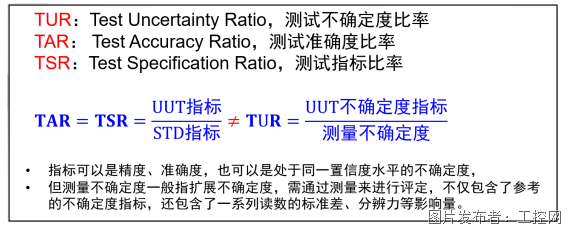

在企業研發、精密測試及計量實驗室中，6.5位數字多用表的測量可靠性至關重要。6.5數字多用表以7位數字顯示（首位為0或1，其余位最大為9）為典型特征，滿碼數可達2,000,000，能實現高精度電量測量，其直流電壓測量準確度通常在±0.0040%左右，部分高端型號如Fluke 8846A可達到±0.0029%。隨著精密測量需求的提升，對這類設備的校準精度提出了更高要求。按照國內校準規范，標準器和被檢設備之間需實現3:1 TUR，國際上則要求4:1 TUR。實際校準中，因TUR需實測后計算擴展不確定度，行業常以TAR（測試準確度比率）替代評。

 在實際校準工作中，即便使用高精度校準器，部分測試點仍難以完全滿足國際通用的4:1或國內3:1的測試不確定度比率要求，這給測量結果的可信度帶來了潛在風險。傳統校準方案中，低TUR條件下的測量不確定性問題較為突出，單純依賴高精度標準器會導致校準成本大幅增加，部分校準機構和人員不得不舍棄一些校準點或頻率范圍的測試以回避低TUR，這些措施難以從根本上解決問題。

一、 背景與挑戰

某電子制造企業的計量實驗室，負責對內部用于產品驗證的多種型號6.5位數字多用表（如Keysight 34465A, Keithley DMM6500, Fluke 8846A）進行定期校準。實驗室遵循嚴格的質控標準，要求校準過程盡可能滿足4:1的TUR（以TAR評估）。

然而，在實際操作中，工程師發現對部分型號儀表進行特定功能點（如交流低電壓、極低頻率）校準時，現有校準設備的能力與被校儀表的精度非常接近，導致TAR值低于2:1，甚至接近1:1。這帶來了雙重困境：

1.判定風險：校準結果處于“合格”邊緣時，無法高置信度地判斷儀表是否真的符合規格，存在誤判風險。

2.成本與效率壓力：若為滿足所有點的TUR要求而全面升級至更高等級的標準器，將帶來巨大的設備投資成本。

傳統的折衷方法，如回避某些測試點，無法從根本上保證儀表的整體性能，且不符合實驗室日益嚴格的質量追溯要求。

二、 福祿克計量校準的解決方案

為應對這一挑戰，實驗室引入了以Fluke 5560A多產品校準器為核心硬件，以MET/CAL校準管理軟件為控制中心的集成化校準方案，并重點應用了其Guardbanding保護帶功能。

1.Fluke 5560A作為新一代高性能校準器，專為高精度儀器校準設計，為提升基準TAR值奠定了基礎，減少了低TUR點的數量。在6.5位數字多用表校準中展現出三大核心優勢：

1)寬量程與全功能覆蓋：交流電壓測量范圍為1mV至1020V，頻率覆蓋3Hz至500kHz；交流電流量程10μA至30.5A，頻率3Hz至30kHz，完全覆蓋Keysight 34461A、Keithley DMM6500等主流6.5位數字多用表的測量范圍，尤其解決了傳統校準器（如57x0A系列）10Hz以下頻率無法覆蓋的問題，支持3Hz起始頻率的精準校準。

2)高準確度性能：直流電壓測量最優年指標達±(3.5ppm+2.5μV)，交流電壓為±(42ppm+8μV），電阻測量準確度±6.5ppm，在與Fluke 8846A的比對測試中，各量程TUR值均穩定在4以上，滿足4:1校準需求。

3)強大的擴展能力：支持熱電偶、RTD等多種傳感器校準，可覆蓋6.5位以下數字多用表及2GHz示波器等設備，一臺校準器即可滿足實驗室多類型設備校準需求，提升校準效率。

2.MET/CAL校準軟件是Guardbanding技術落地的關鍵載體，其核心功能?chē)@校準流程標準化與質量控制展開：

1)保護帶靈活配置：支持根據校準需求設定不同寬度的保護帶，提供寬松、標準、嚴格三種控制模式。在MET/CAL中激活保護帶的操作步驟為：①選擇校準程序→②進入“配置”→③啟用“Guardbanding”→④設定gb_pts（顯示模式）和gb_result（判定模式）→⑤輸入保護帶系數（如0.8，對應20%保護帶）。

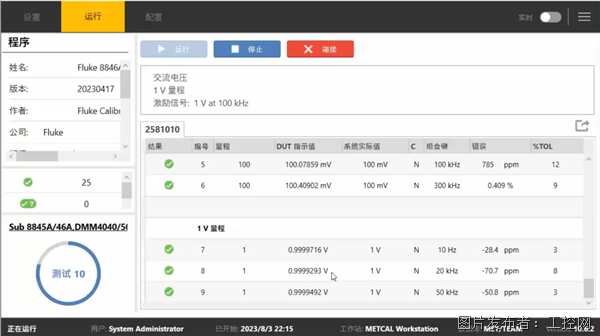

2)校準過程自動化：內置多種6.5位數字多用表的校準程序，支持自動激勵信號輸出、數據采集與結果判定，減少人工操作誤差。軟件可實時顯示校準數據，包括DUT指示值、系統實際值、誤差百分比等關鍵參數，方便操作人員實時監控。

3)結果可視化與追溯：支持校準報告自動生成，可配置保護帶顯示參數（gb_pts參數），根據需求選擇顯示超差點、待定點或全部數據，滿足質量追溯與合規性要求。

三、 實施過程與效果驗證

實驗室選取了三臺具有代表性的6.5位數字多用表，針對其低TAR測試點（如ACV 100mV/3Hz）進行了對比校準。

1.實施流程：

1)校準準備

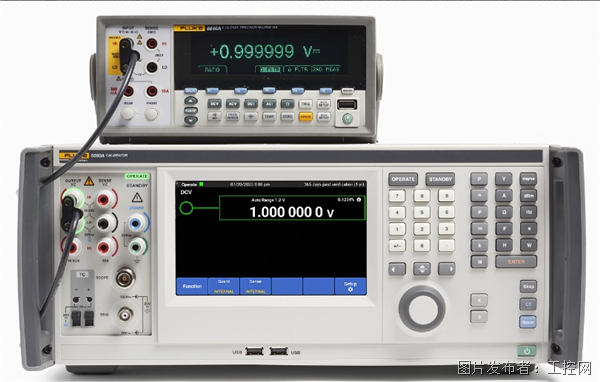

A.設備選型與連接：選用Fluke 5560A作為標準器，被檢表涵蓋Keysight 34461A、34465A、Keithley DMM2000、DMM6500及Fluke 8846A等主流6.5位數字多用表，按照設備手冊完成電路連接，確保信號傳輸穩定。

B.環境條件控制：校準環境溫度控制在23℃±5℃，相對濕度45%-65%，避免電磁場干擾，保障測量數據穩定性。

C.軟件配置：在MET/CAL軟件中選擇對應被檢表的校準程序，設置保護帶參數，根據TUR值調整控制模式，通常在TUR接近4:1臨界值時采用標準模式，TUR充足時可選用寬松模式。

2)校準執行

A.量程與校準點選擇：根據被檢表手冊，選取關鍵量程與頻率點，涵蓋直流電壓、交流電壓、直流電流、交流電流、電阻等核心功能。以交流電壓校準為例，選取100mV、1V、10V、100V等典型量程，頻率覆蓋3Hz、5Hz、10Hz、50Hz、1kHz、300kHz等關鍵節點。

B.自動校準運行：?jiǎn)?dòng)MET/CAL校準程序，5560A自動輸出標準信號，被檢表接收并反饋測量值，軟件實時計算誤差與TUR值，通過Guardbanding算法判定結果是否合格。

C.數據記錄與異常處理：軟件自動記錄各校準點數據，對落在待定區的結果發出提示，操作人員可根據實際情況選擇重新校準或調整保護帶參數。

3)報告生成

校準完成后，軟件自動生成包含校準數據、TUR值、保護帶判定結果的詳細報告，支持?jǐn)?shù)據導出與存檔，滿足計量管理體系的追溯要求。

2.效果對比：

下表對比了啟用Guardbanding技術前后，對臨界測試點的判定效果：

四、 應用成果總結

通過部署此集成化方案，該實驗室取得了顯著成效。選取多款主流6.5位數字多用表進行校準測試，盡管絕大部分測試點TUR值超過4：1，但仍然有部分點不能滿足，但是通過Guardbanding技術優化后，校準的可靠性得以保障。

1.精準滿足4:1 TUR要求：5560A的高準確度性能與Guardbanding技術的協同作用，使各型號6.5位數字多用表的校準TUR值均穩定超過4，解決了低TUR條件下的校準難題。

2.降低低TUR帶來的影響：通過5560A的低不確定度輸出與保護帶技術的誤差補償，有效抵消了低TUR條件下的誤差疊加效應，確保被檢表讀數的可靠性。

3.提升校準效率與成本控制：MET/CAL軟件的自動化功能減少了人工干預，單臺設備校準時間縮短30%以上，同時支持多設備校準程序切換，適應實驗室批量校準需求，校準成本降低25%-30%。

五、 總結

基于Guardbanding保護帶方法、Fluke MET/CAL軟件與5560A多產品校準器的綜合方案，成功實現了6.5位數字多用表的4:1 TUR校準需求。Guardbanding技術通過設定靈活的保護帶界限，有效解決了低TUR條件下的測量不確定度問題；5560A校準器憑借寬量程、高準確度的性能優勢，提供了穩定可靠的標準信號；MET/CAL軟件則實現了校準流程的自動化與標準化，三者形成的技術閉環為精密儀器校準提供了高效解決方案。

未來，隨著6.5位數字多用表在新能源、半導體等領域的廣泛應用，校準需求將向更高精度、更快速度、更智能化方向發展。建議進一步優化Guardbanding保護帶的自適應算法，結合大數據分析實現保護帶參數的自動調整；同時拓展5560A與其他類型測量設備的兼容性，開發新能源行業高精度電壓監測儀、半導體領域微電流測量設備等場景化校準程序，結合MET/TEAM數據庫實現AI自適應優化，為計量校準行業提供更全面的技術支撐。
