在工業管道系統的設計和運行過程中，過濾器往往不是最昂貴的設備，也很少成為設計階段討論的重點，但在實際運行中，系統中大量看似偶發的故障，例如泵體異常磨損、控制閥卡澀失靈、換熱器效率持續下降等問題，最終往往都可以追溯到過濾措施不足或過濾器選型不當這一根本原因。

從工程實踐經驗來看，管道過濾器的價值并不體現在其本身的復雜程度，而體現在它能否在系統最前端，以相對低成本的方式，有效阻斷雜質進入關鍵設備的路徑，從而避免小問題在系統內部被逐級放大，因此，理解不同類型管道過濾器的適用邊界，并建立合理的選型思路，是提升系統可靠性的基礎工作。

管道系統中的雜質從何而來

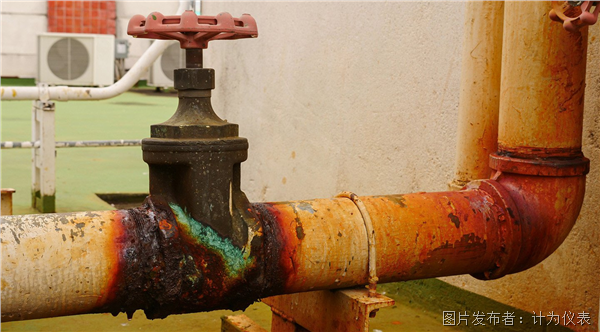

在理想狀態下，管道內輸送的介質似乎應當是“干凈”的，但在真實工況中，無論是水、油品還是工藝介質，都不可避免地?cái)y帶固體顆粒。這些顆粒一部分來源于介質本身，另一部分則來自管道制造、安裝及長期運行過程中產生的銹蝕物、焊接殘留物以及設備磨損碎屑。

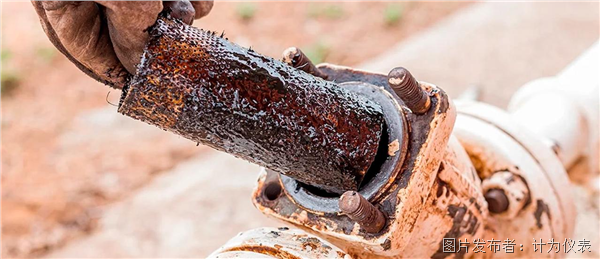

當這些雜質隨介質進入系統后，如果缺乏有效攔截措施，極易在高速旋轉或精密配合的部件內部形成磨損、卡阻或沉積，從而導致設備性能持續下降，最終引發系統性故障，而管道過濾器的工程意義，正是在系統入口處建立一道可控、可維護的雜質屏障。

常見管道過濾器類型及其工程應用特點

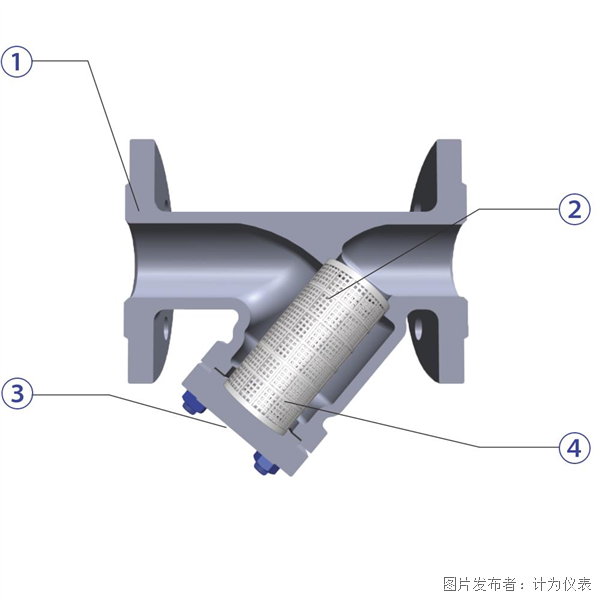

Y型過濾器

Y型過濾器是工程中應用最為廣泛的一種基礎型過濾裝置，其結構特點是在主管道之外設置一條傾斜支路，并在支路中安裝濾網，用于截留流體中的較大顆粒雜質。由于該結構對主流道影響較小，且制造和安裝成本較低，因此在給排水、暖通以及一般工業管道系統中被廣泛采用。

從使用角度來看，Y型過濾器更適合雜質含量較低、過濾精度要求以設備保護為主的工況，當系統雜質負荷較大或運行連續性要求較高時，其有限的納污能力往往會成為限制因素。

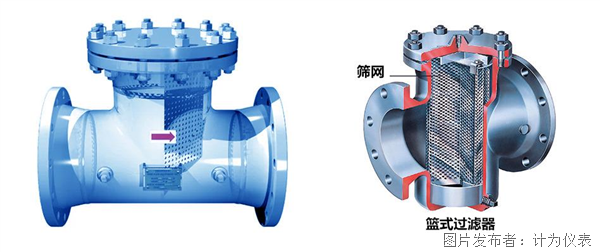

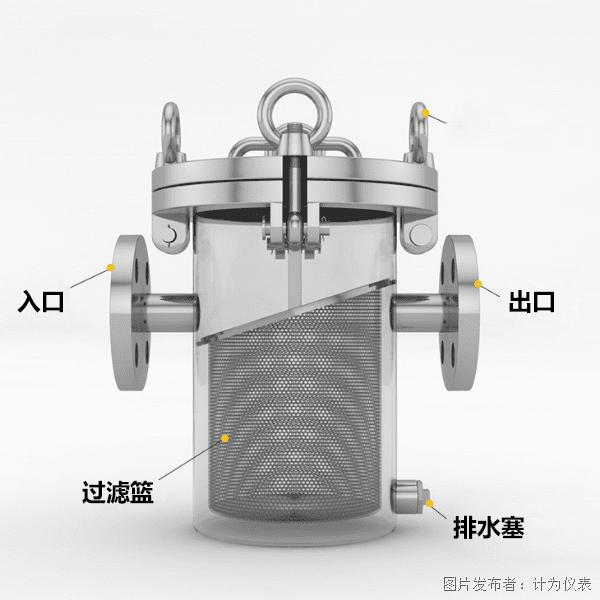

籃式過濾器

與Y型過濾器相比，籃式過濾器通過增大濾網面積和降低單位面積流速，顯著提升了過濾器的納污能力。所謂納污能力，是指過濾器在壓損明顯上升之前所能夠容納的雜質量，該指標直接影響清洗周期和系統連續運行能力。

正因如此，籃式過濾器在循環水系統、冷卻系統以及石油化工等大流量工況中得到了廣泛應用，其工程價值體現在在保證過濾效果的同時，有效控制系統壓降的增長速度。

T型過濾器

T型過濾器是在籃式過濾器基礎上的結構改進形式，其核心優勢在于濾芯可沿水平方向抽出，從而減少對垂直安裝空間的要求。這一特點使其在管廊空間受限或設備布置緊湊的工程項目中具有較高的實用價值。

在不改變過濾原理的前提下，通過改善維護操作條件，U型過濾器降低了日常檢修的難度，這在長期運行中對系統可靠性具有積極意義。

自清洗過濾器

在無法頻繁停機或人工維護條件受限的系統中，自清洗過濾器逐漸成為更具工程合理性的選擇。該類過濾器通過監測進出口壓差或按照設定時間周期，自動啟動清洗機構，在不影響系統運行的情況下恢復濾網通透能力。

對于連續生產線或自動化程度較高的系統而言，自清洗過濾器不僅降低了運維強度，也顯著減少了因過濾器堵塞導致的非計劃停機風險。

精密過濾器

當過濾目標從設備保護轉向?qū)橘|(zhì)潔凈度的嚴格控制時，精密過濾器便成為不可或缺的組成部分。此類過濾器通常采用濾芯式結構，其過濾精度可達到微米級，主要用于制藥、食品、電子以及精細化工等對雜質極為敏感的工藝環節。

需要指出的是，精密過濾器通常作為多級過濾系統的末端設備使用，通過前級過濾分擔雜質負荷，才能在保證過濾效果的同時維持合理的運行周期。

選型中容易被忽視的關鍵問題

在實際工程中，過濾器選型常常被簡化為按照管徑匹配設備，但這種做法往往忽視了介質特性、雜質負荷和運行方式等關鍵因素。合理的選型應首先明確介質的物理和化學屬性，從而確定殼體及濾網材質，其次應根據被保護設備的允許顆粒尺寸合理確定過濾精度，避免因過度追求高精度而導致系統壓降和維護成本上升。

此外，在大流量系統中，應充分評估過濾器在設計工況下的壓降水平，適當放大過濾面積往往比長期承受高壓損運行更加經濟，而對于連續運行系統，則應在方案階段優先考慮雙聯或自清洗結構，以確保系統運行的連續性。

結語

從工程系統的角度來看，管道過濾器雖然結構簡單，卻在保障系統長期穩定運行方面發揮著不可替代的作用。通過在設計階段充分理解不同類型過濾器的工程特點，并在選型過程中堅持系統性和長期性思維，往往能夠以較低的成本，顯著降低運行風險。
