在造紙生產過程中，漿料槽（如制漿槽或調漿槽）是核心環節，直接關系到紙漿制備的均勻性和下游造紙機的穩定供料。漿料槽內液體呈稀漿狀，含有大量漂浮纖維團塊，表面常伴隨厚泡沫生成。傳統液位測量技術在高纖維、高泡沫、攪拌波動的條件下容易失效，導致液位控制不穩定，漿料濃度波動嚴重，甚至引起生產中斷和設備損傷。

　　深圳計為自動化技術有限公司（Shenzhen Jiwei Automations Ltd）憑借在液位與物位測量領域多年的技術積累，提供了JWrada?-35 雷達液位變送器解決方案。該產品基于 FMCW 調頻連續波技術，能夠穿透泡沫、抑制攪拌波動影響，實現漿料槽液位的連續、精準、可靠測量，為造紙企業提供安全、高效的自動化控制保障。

JWrada?-35 雷達液位變送器（萬向法蘭款）

一、工況分析—— 攪拌漿料槽液位測量

1、典型攪拌漿料槽生產環節

　　攪拌漿料槽是造紙生產中關鍵環節，用于將木漿、水及助劑充分混合，制備均勻漿料。槽內液體呈稀漿狀，含有纖維顆粒，并伴隨明顯泡沫。液位控制的穩定性直接影響下游造紙機供料以及紙張質量。

2、液體特性

　　攪拌漿料槽液體具有以下特點：

? 高纖維含量：液中漂浮纖維團塊密度不均，容易附著在傳感器表面，導致卡滯或誤動作。

? 泡沫干擾明顯：攪拌過程中泡沫厚度隨漿料濃度和攪拌速度波動，傳統液位傳感器容易被泡沫誤觸發。

? 粘度變化大：漿料濃度不同導致液體黏稠度差異顯著，浮球式或?qū)щ娛絺鞲衅黜憫?yīng)不穩定。

? 液面劇烈波動：高速攪拌造成波峰波谷，增加測量難度，普通雷達或超聲波液位計信號可能不穩定。

3、自動化測量挑戰

　　在這種典型攪拌罐工況下，液位測量面臨多重挑戰：

? 纖維纏繞干擾：浮球式或阻旋式液位開關容易被纖維纏繞，出現卡滯或誤動作。

? 泡沫誤觸發：泡沫厚度不一致可能導致傳感器提前或延遲動作，影響控制精度。

? 液面波動干擾：攪拌產生的波動大幅干擾雷達或超聲波測量信號，降低測量可靠性。

? 腐蝕與磨損：漿料中助劑具有一定腐蝕性，長期運行會降低金屬傳感器壽命。

　　這些挑戰使攪拌漿料槽的液位控制成為造紙企業長期困擾的問題，直接關系到生產效率與產品穩定性。

二、計為雷達液位變送器解決方案

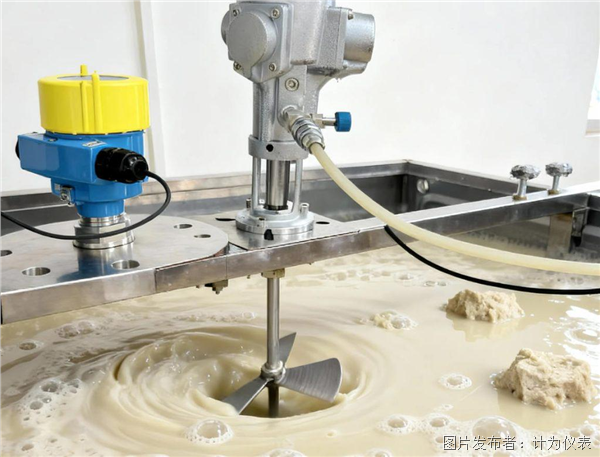

 高纖維塊狀漿料中，JWrada?-35雷達液位變送器仍能穩定連續測量，無干擾

1、設備選型

　　針對復雜漿料工況，計為推薦 JWrada?-35 雷達液位變送器，主要特點包括：

? FMCW 調頻連續波技術：可穿透泡沫，連續測量液位，液面波動控制在 ±3 mm 內。

? 遠程調試與故障診斷：通過云端實時查看回波曲線和 EFT 曲線，快速排查異常，減少停機時間。

? 耐腐蝕設計：多重防腐天線材質可選，可在高纖維、腐蝕性漿料中長期穩定運行。

? 自動化兼容：支持 4–20 mA + HART 輸出，同時兼容 Modbus RTU/ASCII 通信協議，可直接接入 DCS/PLC 或上位機系統，實現閉環控制和遠程監控。

2、安裝布置

? 槽頂中心安裝：雷達液位變送器應安裝于槽頂正中央位置，避免攪拌干擾，確保液位連續監控。

? 保持安全距離：傳感器與高速攪拌電機之間保持安全間隙，避免機械碰撞或信號干擾。

? 輔助保護措施：必要時在液面附近增加防護管，防止泡沫直接接觸傳感器。

3、軟件與遠程調試優勢

　　JWrada? 的核心競爭力之一在于軟件系統，雷達物位計具有獨特的軟件優勢，包括軟件更新、工況調試、參數設置、故障碼查看等功能。工程師可通過 云服務器與現場人員一對一遠程調試，實時查看回波曲線和 EFT 曲線，并進行專業分析。這些功能均由計為自主研發，目前國內其他廠家尚無同類解決方案。

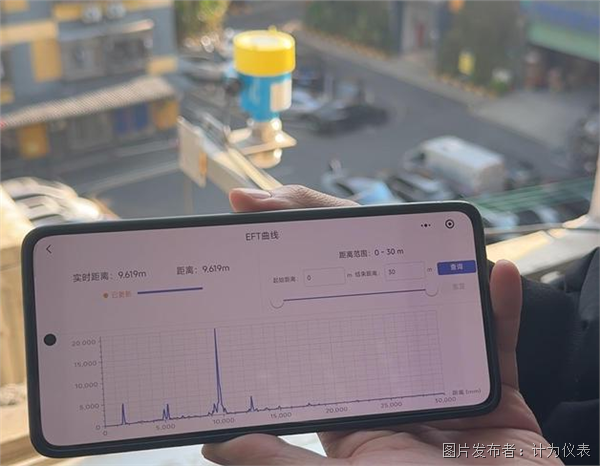

JWrada? 雷達液位變送器支持云端遠程調試，實時分析回波與 EFT 曲線，優化參數，確保最佳測量性能

　　值得關注的是，JWrada? 支持基于云端的遠程調試機制。工程師可與現場人員進行一對一協同調試，實時查看設備運行狀態，并結合回波曲線與 EFT 曲線進行專業分析。更重要的是，調試過程可根據現場具體工況進行定制化參數優化與算法調整，確保每臺設備在其獨特環境中都能實現最佳測量性能。

三、運行表現與效果

　　在淮安大型造紙企業的漿料槽實際應用中，JWrada?-35 雷達液位變送器體現了其穩定性和可靠性：

? 穩定連續監測：即使在漿料高速攪拌、液面泡沫厚、纖維含量高的工況下，液位信號保持連續，無出現因泡沫或纖維干擾而導致的虛警或誤動作。

? 降低現場維護負擔：傳感器采用耐腐蝕材質，減少了因附著纖維或腐蝕導致的清理頻次；遠程調試功能使工程師可以在辦公室排查異常，無需頻繁進入現場。

? 生產過程可控：液位監測能夠及時反映槽內液位變化，幫助操作人員維持漿料供給的連續性和均勻性，下游造紙機供料更加平穩。

? 提升操作安全性：液位監測可靠，能夠在液位過低或接近溢出時及時發出報警，有效避免漿料溢出或?qū)υO(shè)備造成損壞。

JWrada?-35在漿料槽連續穩定測量液位，抗泡沫纖維干擾，遠程調試降低維護，保障生產安全

四、技術亮點

? 軟件與數據優勢（核心亮點）：JWrada? 雷達物位計的軟件系統是其最大競爭力之一，支持軟件更新、工況調試、參數設置和故障碼查看。通過云端遠程調試，工程師可實時查看回波曲線和 EFT 曲線，進行專業分析與算法優化，確保每臺設備在其獨特環境中實現最佳測量性能，同時顯著減少現場維護工作量。

? 高可靠性：針對高纖維、高泡沫的漿料槽工況設計，液位測量抗纖維纏繞和泡沫干擾，保證連續、穩定的液位信號輸出，確保生產過程可控。

? 智能化遠程調試：通過云端平臺進行現場與遠程協同調試，支持參數調整、工況優化和故障排查，減少停機時間，提高運維效率。

? 耐腐蝕耐磨損：采用 316L 不銹鋼材質，具備優異的耐腐蝕和耐磨損能力，可長期在高纖維、高黏度、含化學助劑的漿料環境中穩定運行，降低維護頻次，延長設備壽命。

? 自動化兼容性強：支持 4–20 mA + HART 輸出，同時兼容 Modbus RTU/ASCII 協議，可直接接入 DCS/PLC 或上位機系統，實現閉環控制和遠程監控，滿足現代工廠自動化管理需求。

五、總結

　　造紙漿料槽液位測量長期面臨塊狀紙漿、纖維團塊、高泡沫、纖維漂浮和液面劇烈波動等復雜工況，傳統傳感器容易出現干擾、誤動作或維護頻繁的問題。

　　JWrada?-35 雷達液位變送器憑借其 FMCW 調頻連續波技術、耐腐蝕設計以及 基于云端的遠程調試能力，實現了液位的連續、穩定監測，并能根據現場工況進行定制化參數優化。該設備不僅降低了現場維護需求，也幫助操作人員更好地掌握漿料槽液位變化，保障生產連續性和安全性。

　　該案例充分展示了 計為雷達液位變送器在復雜漿料液位測量中的可靠性和實用價值，為造紙行業及類似高干擾工業液位測控提供了可參考的解決方案。
