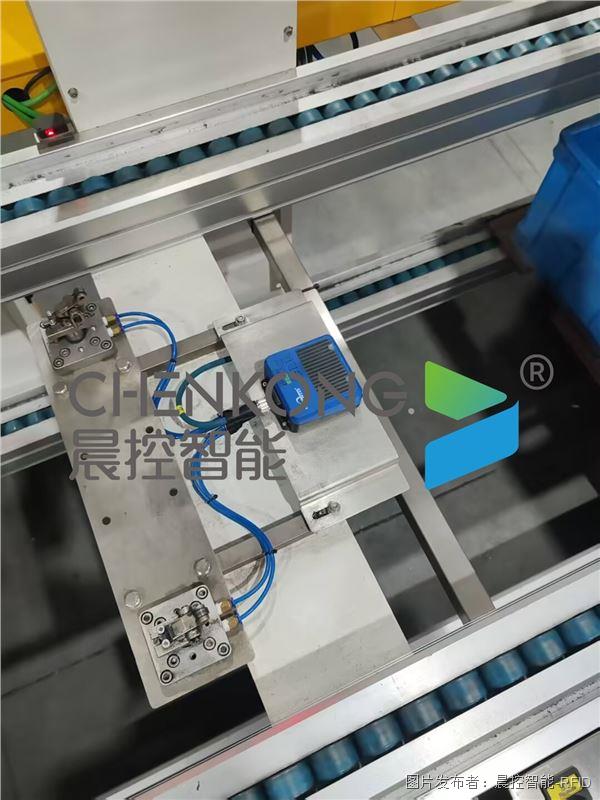

CK-FR08-CC是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。

讀卡器同時支持標準工業通訊協議CC-LINK IE，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期主題：圍繞CK-FR08系列產品的CC-LinkIE通訊協議與三菱PLC進行通訊配置說明

零、準備階段

l 編程軟件：GX Works3

l 工業RFID讀寫器：CK-FR08-CC

l PLC：三菱FX5U

l 通訊協議：CC-LinkIE

l 連接方式：以太網

一、設備配置

1、配置IP

使用RFID_TOOL軟件搜索出設備

點擊設備齒輪修改ip點擊保存

2、配置設備映射內存

搜索設備連接

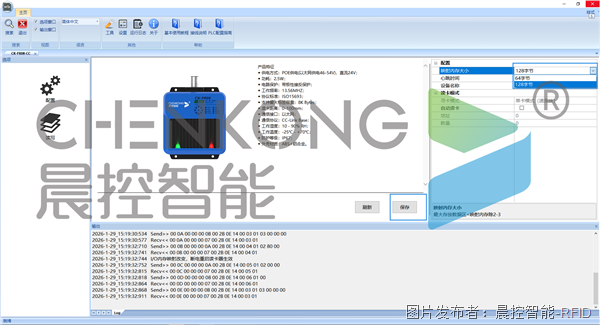

在配置頁面配置映射內存：分64/128字節

點擊保存，斷電重啟激活配置

二、PLC配置通訊

1、添加配置文件

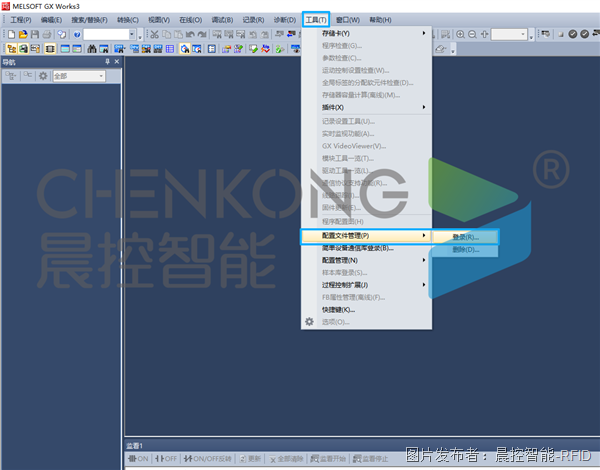

打開GX Works3軟件，在工具的配置文件管理中登錄設備的配置文件

2、打開CC-Linkie配置

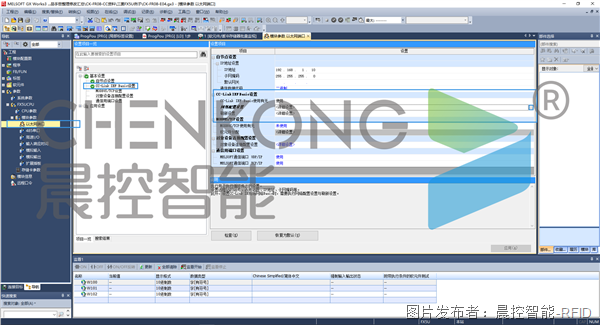

打開參數中的以太網端口中

開啟CC-Linkie使用

3、添加設備

打開CC-linkie網絡配置設置

添加設備，填寫IP地址；

根據設備映射內存設置分配點數（以128映射內存為例，配置點數128）

點擊反映設置并關閉保存設置

4、配置cclinkie映射地址

打開cclinkie刷新設置

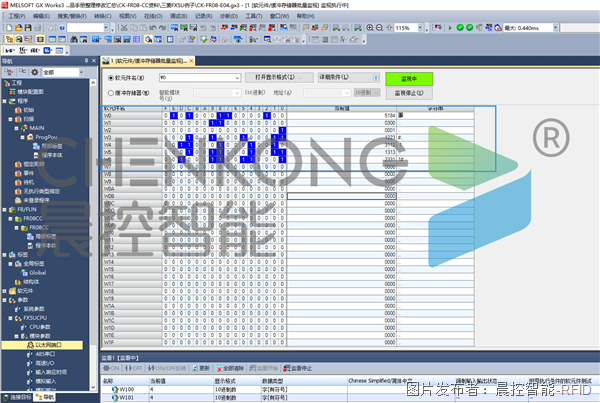

分配配置地址

點擊應用保存設置

5、下載配置，完成連接

將配置下載到PLC

斷電重啟PLC，完成配置連接；
