CK-FR09-EIP是一款基于射頻識別技術的高頻RFID標簽讀卡器，比常規讀卡器具有更遠的識別距離，射頻功率可調，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。讀卡器同時支持標準工業通訊協議EtherNet IP，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

讀卡器自帶Auto-turning自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、可靠性強等特點。

本期主題：圍繞CK-FR09產品的EtherNet/IP通訊協議與匯川AC801系列PLC進行通訊配置說明。

零、準備階段

l 編程軟件：AutoShop

l 工業RFID讀寫器：CK-FR09-EIP

l PLC型號：H5U

l 通訊協議：EtherNet/IP

l 連接方式：以太網

一、讀卡器配置設置：

1、連接讀卡器

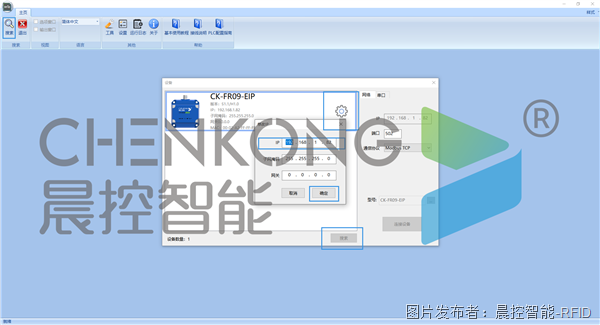

l 打開配置軟件點擊搜索--->刷新

l 等待刷新出設備，雙擊設備連接

l 注：搜索設備出來后，可以點擊齒輪修改設備IP地址

2、修改配置

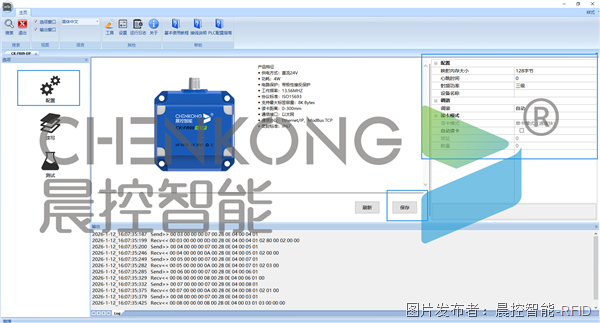

l 將映射內存修改為128字節，點擊保存

l 重啟讀卡器設置成功

（還可在此處更改功率大小等配置）

二、PLC配置連接

1、添加XML設備文件

l 右側工具箱中右鍵EtherNet/IP Devices,導入設備EDS

l 選擇設備EDS文件，確定導入

2、添加設備

l 雙擊添加新加入的設備文件

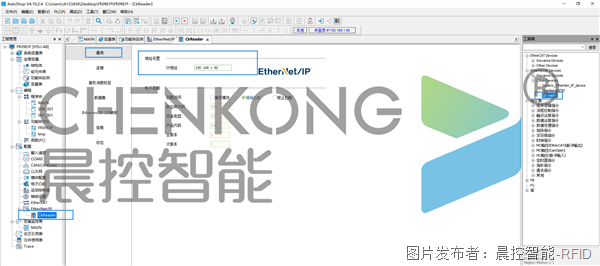

l 點擊進入剛剛添加的設備，在通用處填寫IP地址

3、設置映射內存

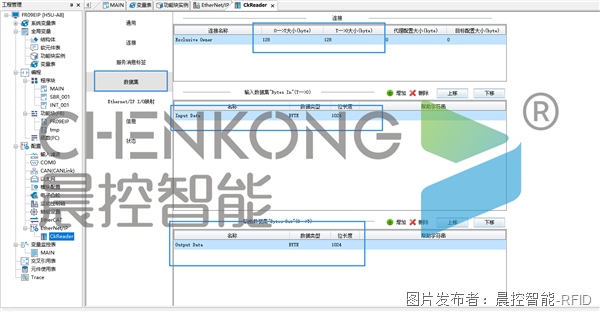

l 點擊數據集中輸入輸出數據集分別設置一個BYTE數據類型，位長度為1024位數據集

4、連接完成

l 下載配置到PLC，在線PLC，即可連接完成

5、功能塊說明

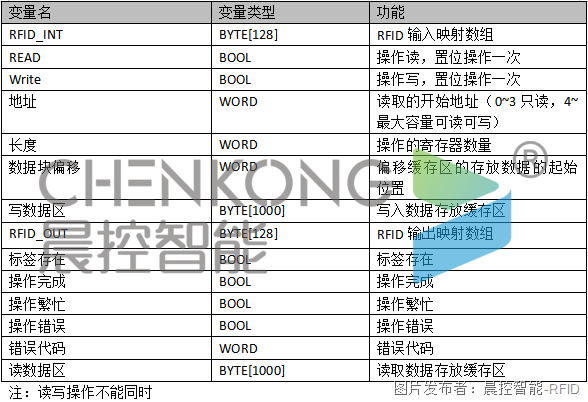

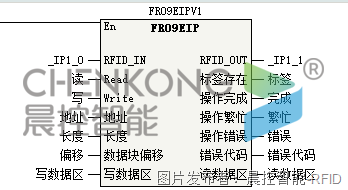

（1）功能塊引腳說明

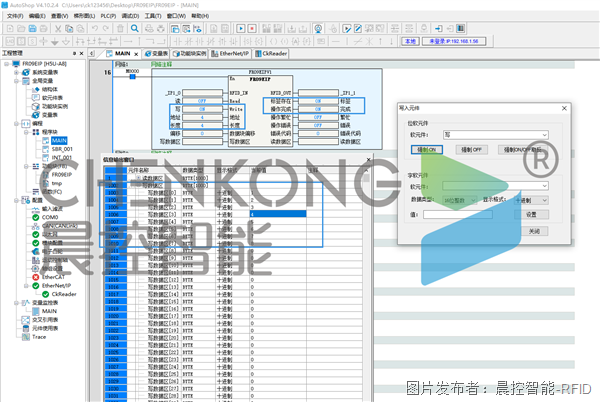

（2）寫操作

l 將需要寫入數據緩存寫在寫數據區里

l 觸發置位寫操作，等待操作完成即寫入完成

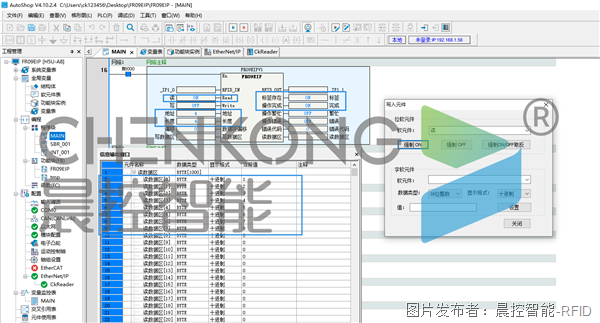

（3）讀取數據操作

l 觸發置位讀操作

l 等待操作完成置1，即可讀取完成

l 讀取的數據緩存在讀數據區中
