在全球能源結構轉型與環保政策推動下，垃圾發電（Waste-to-Energy, WtE）正成為城市固廢處理和能源回收的重要途徑。相比傳統填埋和直接焚燒，垃圾發電不僅實現固廢減量化，還能通過燃燒垃圾產生蒸汽和電力，為工業、居民及城市基礎設施提供可再生能源。然而，垃圾發電廠工藝流程復雜，包括垃圾收集、破碎、預處理、燃燒、鍋爐蒸汽生成及余熱回收等多個環節，每一環節對液位開關、料位開關及物位測量提出了嚴格要求。合理選型和布局液位開關與料位開關，不僅能保障燃燒爐料倉、鍋爐水位和灰渣輸送的安全運行，還能提升發電效率，實現垃圾發電過程的智能化、可靠化和高效化。

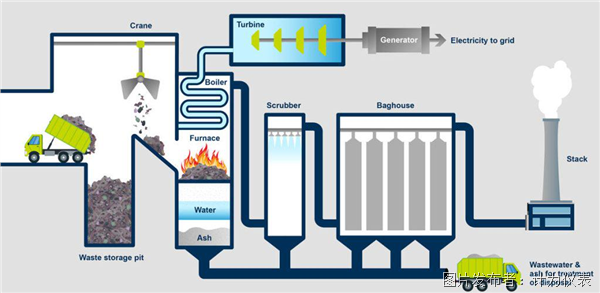

一、垃圾發電工藝概述

　　垃圾發電一般包括以下幾個關鍵階段：

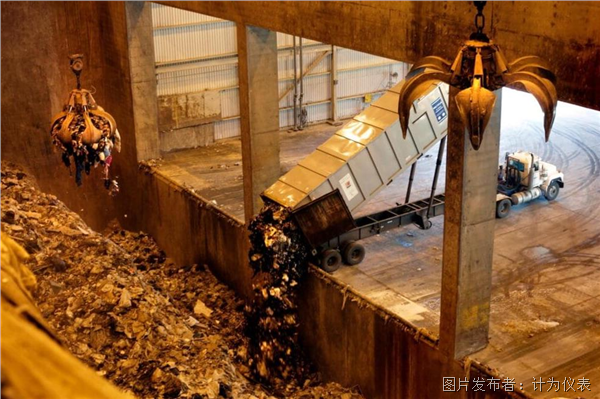

1. 垃圾收集與儲存 城市垃圾通過運輸系統送入垃圾坑或儲存?zhèn)}，垃圾種類復雜，水分、腐蝕性、粉塵和異物混合存在。儲存?zhèn)}內垃圾會不斷沉降和發酵，液體滲出形成垃圾滲濾液（Leachate）。

2. 破碎與均質化 垃圾通過破碎機或均質機進行初步破碎和混合，使顆粒大小均一，便于輸送和燃燒。破碎后的垃圾含水量和顆粒分布變化較大，液體與固體并存，形成漿狀或半流體混合物。

3. 輸送與儲料 均質化后的垃圾被輸送至鍋爐前的料倉或料斗。料倉可采用傾斜倉、螺旋輸送或斗式提升機，每個料倉都需對料位進行實時監控，以避免溢料或干倉運行。

4. 燃燒與能量回收 垃圾通過爐膛燃燒產生蒸汽，蒸汽驅動汽輪機發電。燃燒階段伴隨高溫、高腐蝕氣體和灰渣，爐膛、灰渣倉及水蒸汽系統都需要可靠的液位與料位測量。

5. 灰渣處理與尾氣處理 燒后的灰渣進入灰渣倉，尾氣進入脫硫、除塵和熱回收系統?；以鼈}(cāng)通常顆粒較粗，濕度低，但存在腐蝕性，料位開關必須耐磨、耐腐蝕。

　　從工藝流程可以看出，垃圾發電涉及液體、漿料、濕固體、干固體等多種介質，每個環節對料位/液位測控的要求不同。

二、垃圾發電中液位與料位測量的常見問題

　　在垃圾發電廠的實際運行中，液位開關與料位開關的測量環境非常復雜，面臨多重挑戰，這直接關系到垃圾發電工藝的安全性和效率。

1. 介質復雜 　　垃圾發電過程涉及的介質種類繁多，包括垃圾滲濾液、漿料、粉塵、濕固體顆粒甚至灰渣。這些介質常常同時存在，流動性差、顆粒大小不均，極易影響物位測量的穩定性。對于傳統儀表來說，耐腐蝕性和耐磨性是首要考量，而靈敏度不足的儀表可能無法及時檢測到液位或料位變化，導致設備誤動作或報警失效。

2. 溫度與壓力變化大 　　垃圾發電廠各個工段的溫度和壓力差異巨大。例如，垃圾儲料倉或料斗在常溫條件下運行，但鍋爐灰渣倉的溫度可能高達數百攝氏度，同時伴隨輸送風機或螺旋輸送的壓力變化。高溫高壓環境不僅考驗儀表的耐受性，也對液位開關和料位開關的長期可靠性提出要求。

3. 灰塵與污染 　　垃圾發電廠的工況常伴隨大量粉塵、飛灰及煙塵，這些顆粒極易附著在傳感器表面，影響測量精度甚至導致儀表失效。尤其是點位測量設備，如音叉液位開關或振棒料位開關，如果安裝位置不當或防護措施不足，容易被灰塵覆蓋，產生誤報警或漏報警，給自動化控制系統帶來隱患。

4. 安全與自動化要求高 　　在垃圾發電中，液位和料位的失控可能引發溢料、干倉、燃燒異?；蝈仩t事故，對設備和操作人員構成嚴重威脅。因此，垃圾發電廠對物位測量系統的安全性、穩定性和自動化要求非常高。儀表不僅需要精準監控液位和料位，還需與控制系統無縫聯動，支持遠程調試、實時報警和參數優化，從而保障生產連續性和操作安全。

5. 多環節監控的復雜性 　　垃圾發電過程涉及垃圾收集、破碎、預處理、燃燒和灰渣處理等多個環節，每個環節對液位和料位測量的需求不同。例如，鍋爐給水系統需要連續液位監控，燃燒爐料倉需要點位監控防止干倉，灰渣輸送系統需要實時料位反饋。不同介質、不同溫度和壓力環境下的監控需求，使得儀表選型和安裝方案必須科學合理。

三、物位開關選型：音叉液位開關 VS 振棒料位開關

　　根據垃圾發電不同階段介質特點和測量要求，物位開關的選型至關重要。

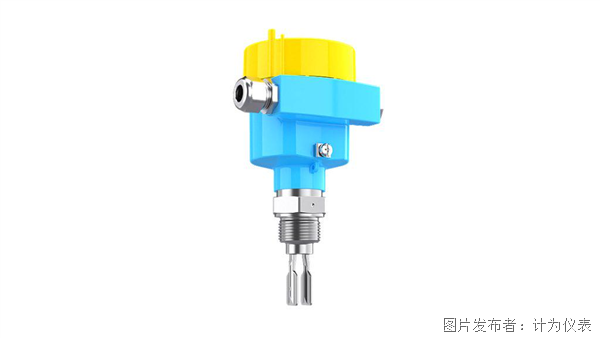

1. 音叉液位開關（Tuning Fork / Vibrating Fork）

原理與特點：

? 利用音叉振動頻率變化檢測液體介質觸碰振叉后的阻尼變化，實現液位報警。

? 反應速度快，動作靈敏，可用于液體或低黏度漿料。

? 結構緊湊，可直接安裝在罐頂或側面。

? 適合檢測液面是否到達設定點，防止溢出或干運行。

應用階段：

? 垃圾滲濾液儲罐：可快速報警，防止液位過高溢出或泵干轉。

? 均質漿料料斗液位監控：檢測漿料頂部液位，保證均質化輸送安全。

優點：

? 高靈敏度，適合液體和低黏度漿料

? 安裝靈活，頂裝或側裝皆可

? 維護成本低，抗腐蝕材質可選

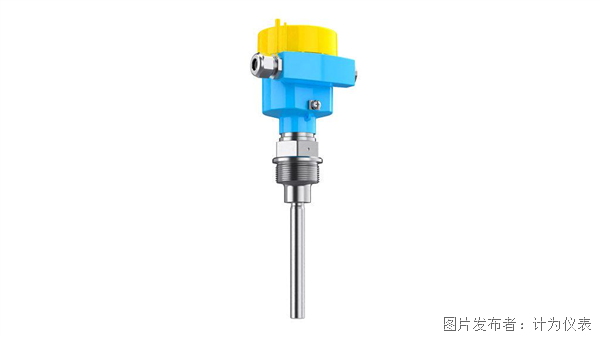

2. 振棒料位開關（Vibrating Rod / Probe Level Switch）

原理與特點：

? 國產首個雙棒結構的振棒探頭通過電機驅動產生振動，當振棒被物料阻擋時，振動衰減觸發報警信號。

? 可用于顆粒、粉體、濕固體或水中沉淀物。

? 支持高溫、高壓和腐蝕性環境，適應惡劣工業工況。

應用階段：

? 破碎后垃圾輸送料倉：檢測顆粒料滿倉或空倉狀態，防止輸送機溢料或干運

? 灰渣倉/干固體料倉：適合高溫、腐蝕和粉塵環境，保障灰渣輸送安全

優點：

? 可用于干固體、顆粒料及混合碎料

? 耐磨耐腐蝕，適應高溫高粉塵環境

? 精度穩定，動作可靠

四、典型案例分析：龍巖市垃圾發電廠

項目概況：

? 處理能力：每日垃圾處理量 2000 噸

? 關鍵儲料/液體環節：垃圾滲濾液儲罐、均質料斗、爐前輸送倉、灰渣倉

? 工況：液體溫度常溫，漿料溫度約 50℃，灰渣溫度 150℃，粉塵濃度高

儀表選型方案：

效果：

? 連續液位與料位監控，減少人工巡檢

? 防止泵干轉、料倉溢出，提高生產安全

? 高溫灰渣倉穩定運行，減少維護頻率

? 系統兼容 PLC/SCADA，實現遠程報警與數據分析

五、總結與選型建議

　　在垃圾發電廠的不同工段，介質狀態和測量需求不同，需要選擇針對性儀表：

? 液體或低黏度漿料：優先選擇音叉液位開關。此類儀表靈敏快速，可安裝在頂裝或側裝位置，專門用于液位點位控制，確保液體儲罐、漿料槽或鍋爐給水系統的安全運行。

? 顆粒料、干固體或混合料：優先選擇振棒料位開關。該類開關耐磨耐腐蝕，適合灰渣倉、料斗及輸送管道等固體料料位檢測，能夠在惡劣工況下穩定工作。

? 關鍵選型因素：溫度、腐蝕性、粉塵濃度、介質形態、安裝空間及維護便捷性等，都需納入考慮。

? 綜合方案：垃圾發電廠通常需要音叉液位開關與振棒料位開關組合使用，分別監控液體和固體料位，實現全過程安全監控，保障自動化生產的連續性與穩定性。

　　選擇合適的物位開關不僅能保障垃圾發電廠的生產安全，還可優化工藝流程、提高自動化水平、降低運維成本，實現高效可靠的能源回收。
