在化工、石化、天然氣這類高危行業里，SIS 安全儀表系統經常被稱為“最后一道防線”。這句話聽起來很硬，但真正危險的地方在于，很多事故并不是因為系統沒有裝，而是因為系統裝了卻不可靠，關鍵時刻沒有按預期動作。

設計選型不當，維護不到位，測試長期拖延，旁路被當成習慣動作，這些細節都會讓“最后一道防線”變成擺設。更現實的是，SIS 的失效往往不是突然壞掉，而是被一點點管理松動和技術偏差拖垮的。

這篇文章把 SIS 從設計到評估的全生命周期關鍵點串起來，給你一套可以直接落地的標準化檢查清單。它既可以用于日常巡檢，也可以用于內部審核、承包商管理，甚至面對外部評估時作為對照工具。重點不是列條目，而是讓每一項檢查都能回答一個問題：這道防線是否仍然有效。

 什么是 SIS 的核心價值

很多新人會把 SIS 理解成“高級聯鎖”。但從功能安全體系的角度看，SIS 的價值不是報警，而是風險降低。它承擔的是對高后果場景的保護功能，當工藝過程偏離到危險邊界時，SIS 必須在規定時間內執行規定動作，把風險拉回可控區間。

所以判斷 SIS 好不好，不看畫面是否漂亮，不看點位是否多，而看三件事。第一是是否針對正確的危險場景，第二是風險降低是否足夠，第三是動作鏈條是否可驗證、可追溯、可保持。

 設計與選型合規性檢查

第一類問題永遠出在設計階段。設計階段如果把風險識別錯了，后面再怎么維護也只是維護一個錯誤方案。

風險分析與 SIL 確定

首先要確認危險場景是否經過系統化識別。常見的方法是 HAZOP 用于場景識別，LOPA 用于定量或半定量確定保護層是否足夠，從而確定需要的 SIL 等級。

這里的關鍵不是有沒有做過，而是做得是否能站得住。要看場景是否覆蓋全流程，是否包含啟動停車、異常工況、外部供能中斷、儀表失效等情況。要看每個安全儀表功能的觸發條件、動作目標、響應時間、最終狀態是否明確。要看 SIL 的確定是否存在明顯低配傾向，比如高后果場景卻只配低 SIL，或者把依賴人工響應的措施當作可靠保護層。

更重要的是，分析記錄必須完整，假設條件必須清晰，并經過有資質的第三方或?qū)＜以u審。因為 SIS 設計失敗往往不是算錯，而是假設錯。

組件選型與認證

SIS 的硬件不是越貴越好，而是要可證明。傳感器、邏輯求解器、最終元件應具備可追溯的功能安全認證和相關證明，常見來源包括 TüV 認證或等效的 SIL 能力聲明。僅有防爆證書并不能替代功能安全證明，耐腐耐溫也只是環境適應性，不代表可靠性滿足要求。

選型時要重點檢查三類風險。第一類是環境不匹配導致的早期失效，比如高溫高腐蝕工況選了不適配的測量元件。第二類是共因失效，冗余配置卻來自同一批次、同一故障模式，或者共用同一取壓取樣結構。第三類是最終元件能力不足，很多 SIS 失效的根源不是邏輯不動作，而是閥門卡澀、執行機構氣源不足、定位器性能漂移，導致“該關關不上”。

架構設計合理性

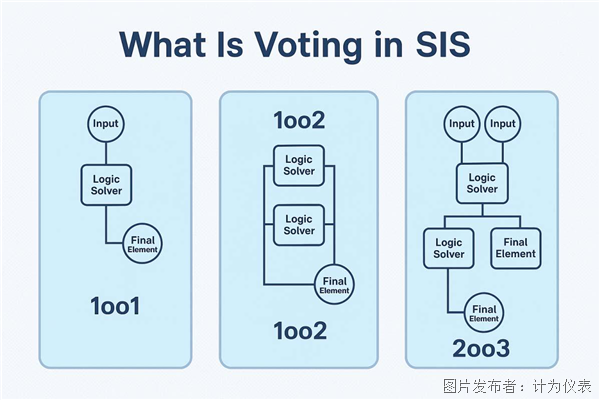

架構設計的核心目標是避免單點故障導致保護功能喪失。檢查時要確認邏輯求解器冗余方式是否與目標 SIL 匹配，常見投票結構如一取二帶診斷、二取三等，并明確診斷覆蓋率、故障安全狀態和失效后的可用性策略。

傳感器和執行器的冗余也要符合目標 SIL。很多企業只在邏輯控制器上做冗余，卻忽略傳感器和最終元件，最終還是單點失效。還有一種常見問題是冗余信號取自同一位置，導致工藝真實偏差無法被不同通道獨立感知。

安裝與調試規范性檢查

設計正確不代表落地正確。安裝調試階段最容易出現“看起來都接好了，但真實鏈路不可靠”的問題。

安裝工藝要點

檢查布線是否與 DCS 分離，是否存在同橋架混走、同端子排混接的情況。檢查接地是否按規范實施，避免多點接地、虛接地導致干擾和誤動作。檢查現場取樣取壓點是否真實反映工藝參數，是否存在死區、滯后或取樣堵塞風險。對最終元件要檢查安裝空間與維護空間，閥門方向、旁通結構、過濾器和減壓閥配置是否合理，避免后期維護困難導致長期拖延。

調試與驗證要點

調試不能只做點對點通斷。必須進行全回路測試，從傳感器到邏輯求解器到最終元件，驗證在真實信號路徑下系統能否完成動作鏈。要驗證閥門動作時間是否符合設計，尤其對需要快速切斷的場景，動作時間本身就是安全指標。

還要進行故障模擬驗證，例如斷線、短路、卡澀、信號漂移等，確認系統診斷邏輯、報警策略和聯鎖策略是否符合設計假設，并形成可追溯記錄。沒有記錄的測試，在評估中等同于沒有測試。

運行與維護有效性檢查

SIS 不是裝完就安全，真正的挑戰從投用那天才開始。因為功能安全要求的是在整個生命周期里持續滿足目標風險降低，而不是投運時達標一次。

定期檢測與測試周期

測試周期必須與目標 SIL 匹配。越高 SIL 意味著允許的失效概率越低，因此測試越頻繁。檢查時要核對每個安全儀表功能的證明測試計劃是否存在，是否覆蓋傳感器精度、邏輯運算、執行器響應等關鍵環節。不能只測邏輯不測最終元件，也不能只做就地動作不驗證全鏈路。

對高頻動作成本較高的閥門，可以使用部分行程測試等方法提高覆蓋率，但必須確認這種方法的適用條件、診斷覆蓋率以及是否被正確納入驗證計算。

故障管理與帶病運行

SIS 的故障管理核心是閉環。要檢查是否有故障響應機制，是否記錄發生時間、現象、臨時處置、根因分析和永久糾正措施?，F(xiàn)場最危險的狀態是帶病運行，例如閥門卡澀、執行機構漏氣、傳感器漂移，卻長期不處理，甚至通過調整設定值來掩蓋問題。

真正成熟的做法，是利用歷史故障數據優化維護策略，識別高風險設備和高風險回路，而不是平均用力、到期就測。

旁路管理是生命線

旁路在工程現場不可避免，但旁路管理必須極其嚴格。檢查要點包括旁路是否經過多部門審批，是否明確旁路原因、旁路范圍、有效時限、補償措施和應急預案。旁路解除后必須執行規定測試，確認保護功能恢復。任何未經審批的旁路、超期旁路、解除后不測試，都屬于嚴重風險。

很多重大事故案例中，SIS 并不是“失效”，而是“被旁路”。

文檔與可追溯性檢查

SIS 的可信度來自可證明性。沒有文檔，系統就無法證明自己達到過目標 SIL，也無法證明后來仍然滿足。

需要檢查的資料包括風險分析記錄、SIL 確定依據、SIL 驗證報告、設計圖紙、因果矩陣、回路清單、設備臺賬與認證證明、調試報告、定期測試記錄、故障單和旁路單。還要檢查在工藝變更、設備替換、控制策略調整后，資料是否同步更新。變更不更新文檔，會讓評估和維護徹底失去依據。

 人員資質與培訓檢查

SIS 的可靠性不是單靠硬件堆出來的。很多現場問題來自人員對功能安全的誤解，例如把報警當聯鎖，把聯鎖當報警，或者在異常情況下采取與設計假設相反的操作。

檢查操作與維護人員是否接受過功能安全相關培訓，是否理解 IEC 61511 的基本要求，是否具備識別誤報與真實聯鎖的能力，是否知道旁路的風險邊界與審批流程。培訓必須定期復訓，并結合事故案例和現場演練，而不是只看證書。

系統獨立性檢查

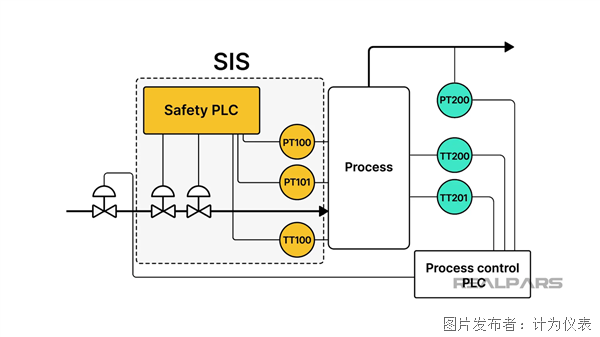

SIS 必須與基本過程控制系統保持獨立，這是功能安全的底線。檢查包括信號鏈路是否存在不當互相依賴，通信是否僅用于信息共享且不影響保護動作，電源是否采用獨立 UPS，氣源是否獨立穩壓，是否存在與 DCS 共用電源、共用氣源、共用機柜等破壞獨立性的情況。

獨立性一旦被破壞，所謂的“最后一道防線”就可能在同一個故障中一起失效。

定期安全評估檢查

SIS 的功能安全評估不應該變成形式主義。成熟做法是每三到五年開展一次系統級評估，覆蓋工藝變更、設備老化、維護偏差、旁路管理、測試覆蓋率等關鍵因素，并根據評估結果對設計與維護策略進行優化。

評估不是挑毛病，而是確認這套系統在現實運行環境中仍然能夠提供當初承諾的風險降低。

高風險警示

這些情況一旦出現就要高度警惕

? 高后果場景配置低 SIL

? 高 SIL 回路測試長期超期

? 旁路未經審批或長期不解除

? 與 DCS 共用電源或氣源，獨立性被破壞

? 閥門等最終元件長期帶病運行

? 證明測試流于形式，記錄不完整不可追溯

這些問題之所以危險，是因為它們讓 SIS 表面存在，實則失效。

結語

 SIS 的價值不在于系統是否安裝，而在于關鍵時刻能否按設計假設快速、可靠地動作，并在整個生命周期里持續保持這種能力。把這份全生命周期檢查清單固化進企業制度，把每一次檢查做成可量化、可追溯、可復核的閉環管理，才是真正把“最后一道防線”從口號變成現實。
