在石油、化工、能源、環保等流體工業中，儲罐幾乎無處不在。原料要靠它存，半成品要靠它過渡，成品要靠它周轉，甚至國家戰略儲備，本質上也是一座座大型儲罐體系。

很多人習慣把儲罐當成“靜態設備”，認為只要結構結實、不泄漏就夠了，但真正決定儲罐安全性、經濟性和管理水平的，往往是對罐內狀態的掌控能力。

液位高了還是低了，壓力是在正常區間還是接近危險邊界，介質是否在異常波動，這些都不是靠肉眼判斷的，而是高度依賴儀器儀表。

也正因為如此，對儀表人員來說，搞清楚儲罐的類型、用途和工況特點，并不是“多學一點結構知識”，而是決定儀表選型是否合理、數據是否可信、聯鎖是否可靠的基礎。

為什么工業儲罐幾乎清一色都是鋼制的

在工業現場，儲罐所面對的工況遠比想象中復雜。高溫、低溫、正壓、負壓、易燃、易爆、強腐蝕，任何一個因素都可能成為安全隱患。

因此，大多數工業儲罐都會選用鋼制結構，并根據介質特性和工況條件選擇不同材質，比如碳鋼、不銹鋼或低溫鋼。

相比之下，玻璃鋼、塑料等材料雖然在部分輕工或民用領域有應用，但在防火、防爆、耐壓和長期穩定性方面，很難滿足流程工業的安全要求，因此在大型工業儲罐中并不常見。

從結構上看，儲罐其實就分這幾大類

如果從結構形式來劃分，工業儲罐主要可以分為球罐、臥罐、拱頂罐和浮頂罐幾大類，而不同結構，背后對應的是完全不同的介質特性和風險控制思路。

真正看懂儲罐，關鍵不是記名字，而是弄清楚“為什么要用這種結構”。

球罐，為什么幾乎只存“危險介質”

在石油、化工、冶金等行業，球罐是一種非常典型、也非常“顯眼”的儲罐形式。

球罐最大的特點在于，它是一個承壓能力極強的大容量容器，因此常被用于儲存液化石油氣、液化天然氣、液氨、液氧、液氮等飽和蒸汽壓高于大氣壓的介質，同時也可用于壓縮氣體的儲存。

從物理角度看，球形結構在承受內壓時應力分布最均勻，這也是球罐能在較高壓力下長期運行的重要原因。

按照儲存溫度不同，球罐又可以分為常溫球罐、低溫球罐和深冷球罐，其中設計溫度越低，對材料性能和保冷結構的要求就越高，深冷球罐甚至需要采用雙層球殼結構來保證安全。

對儀表而言，球罐的壓力、液位和溫度測量往往都是高風險點位，選型和安裝稍有不當，就可能帶來嚴重后果。

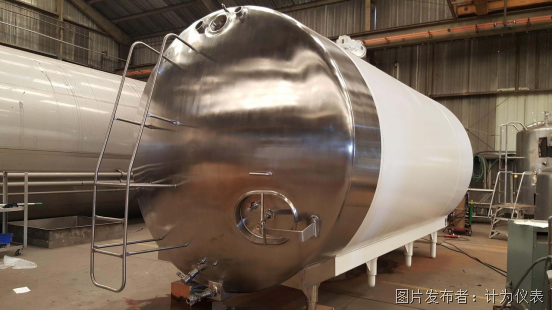

臥罐，看似簡單，其實“空間換壓力”

臥式儲罐在很多裝置區并不少見，尤其常用于酸堿類化學品或中小容量介質的儲存。

這類儲罐的一個典型特征是容積相對較小，但占地面積較大，罐體軸線與地面平行，通常采用鞍式支座支撐。

雖然從外觀上看不如球罐“危險”，但臥罐往往屬于帶壓儲存設備，不僅要承受正壓，有時還需要承受一定負壓，因此在設備管理上仍然屬于壓力容器范疇。

在實際運行中，臥罐的液位測量、取壓點布置和排空設計，往往比立式儲罐更容易出現測量誤差，需要格外注意。

拱頂罐，為什么是最常見的儲罐形式

如果說哪一種儲罐在流體工業中應用最廣，那拱頂罐幾乎是毫無爭議的答案。

拱頂罐結構簡單，制造成本低，施工成熟，適用范圍廣，常見容積從一千立方米到上萬立方米不等，在國內，大型拱頂罐甚至可以做到三萬立方米。

這類儲罐多用于低壓或常壓工況，廣泛應用于乙類、丙類液體儲存，在滿足特定條件的情況下，也可用于部分甲類液體。

從安全管理角度看，拱頂罐的風險更多集中在呼吸、排放和蒸發損耗上，而不是高壓失效。

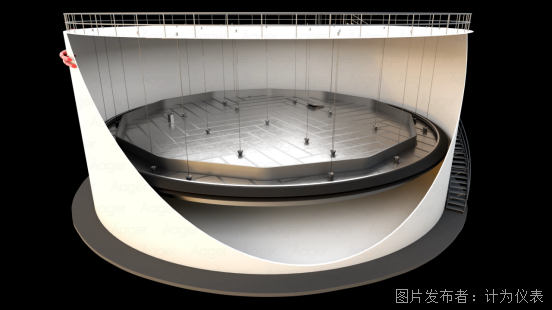

浮頂罐，核心目的只有一個：減少揮發

浮頂罐的設計初衷非常明確，那就是盡可能減少液體與空氣之間的接觸，從而降低蒸發損失和安全風險。

浮頂直接漂浮在液面上，隨著液位升降而移動，使罐內幾乎不存在固定的氣相空間，這一結構特點，使其特別適合用于儲存飽和蒸汽壓低于大氣壓、但揮發性較強的液體。

根據浮頂是否暴露在外，浮頂罐又分為外浮頂罐和內浮頂罐。

外浮頂罐，更像“會升降的罐蓋”

外浮頂罐常用于原油、汽油、煤油等石油產品的儲存。相比普通拱頂罐，它幾乎沒有自由蒸發空間，因此能夠顯著降低油品損耗和環境污染。

為了保證浮頂運行不被卡阻，浮頂與罐壁之間會預留一定間隙，并配備邊緣密封系統，同時在浮頂上設置排水系統，防止雨水積聚導致沉盤事故。

這類儲罐在儀表設計中，需要特別關注浮頂位置檢測和異常狀態監測。

內浮頂罐，為什么被認為是“更安全”的方案

內浮頂罐可以理解為拱頂罐和浮頂罐的結合體，外部是固定拱頂，內部是浮動浮盤。

這種結構的優勢在于，它既能有效隔絕外界風沙、雨雪和雜質，又能最大限度減少液體蒸發損失，同時顯著降低火災和爆炸風險。

由于液面上幾乎沒有氣體空間，罐壁和罐頂?shù)母g程度也明顯降低，從而延長了儲罐的使用壽命。

不過，內浮頂罐的代價也很明確，那就是結構復雜、鋼材用量大、施工和維護要求高，而且在規模上不易做得特別大，因此在實際應用中需要綜合權衡。

對儀表人重要的是看懂“為什么”

儲罐類型的差異，本質上反映的是介質特性、壓力水平、揮發風險和安全策略的不同，而這些差異，最終都會體現在液位、壓力、溫度等測量點的選型和布置上。

如果不了解儲罐結構，只從“儀表說明書”出發，很容易在選型階段就埋下隱患；而一旦理解了儲罐設計背后的邏輯，很多看似復雜的儀表問題，反而會變得順理成章。

結語

儲罐不是簡單的“裝東西的罐子”，而是流體工業安全體系中極其關鍵的一環。對儀表人員來說，懂儲罐，并不是為了跨專業，而是為了讓儀表真正發揮應有的價值。
