音叉料位開關是振動式物位開關中最常見的一類，因其結構簡單、適應性強、無需調校、免維護等優點，在石化、輕工、環保、冶金、建材、化工、食品等行業得到廣泛應用。無論是固體顆粒、粉末還是超低密度固體介質，音叉料位開關都能提供可靠的物位檢測，為自動化控制系統提供安全、準確的信號支持。本文將對音叉料位開關的工作原理、核心技術、性能特點及典型應用進行系統分析。

一、音叉料位開關的工作原理

　　普通音叉料位開關的核心元件是壓電陶瓷。開關通過壓電元件激勵叉體振動，當音叉處于自由狀態時，叉體在諧振頻率下產生穩定振動。一旦物料與音叉接觸，振動幅度會急劇下降，同時振動頻率和相位發生明顯變化，這些變化會被內部電子電路檢測并轉化為開關信號輸出。

　　以深圳計為自動化技術有限公司生產的 Fork-11 音叉料位開關 為例，其探頭基于經典音叉設計，通過壓電器件實現振動的驅動與檢測。具體過程如下：

1. 自由振動狀態：在未接觸物料時，音叉以設計的諧振頻率自由振動，輸出穩定的電信號。

2. 接觸物料狀態：當音叉與物料表面接觸時，振幅明顯下降，壓電元件輸出的信號幅度隨之減小。

3. 信號分析與開關輸出：內部智能電路實時檢測信號變化，通過特定算法判斷物料是否接觸音叉，并輸出開關信號。

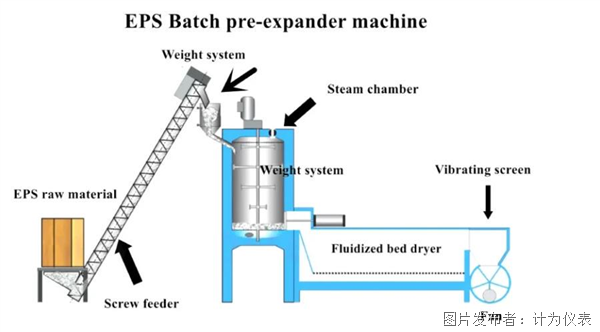

4. 靈敏度提升：通過優化叉體結構、增加叉體表面積，F(xiàn)ork-11 可檢測超輕物料，最低可檢測密度達到 0.008 g/cm3，適用于泡沫顆?；蜉p粉末介質。

　　該原理基于壓電效應與機械振動的耦合，具有響應速度快、抗干擾能力強的特點，可在高溫、高濕或粉塵環境中長期穩定運行。

二、壓電元件及電子電路設計

　　音叉料位開關的可靠性核心在于壓電元件與電子電路的配合。Fork-11 采用高穩定性壓電陶瓷，具備如下特點：

? 溫度適應性：在 -40 ～ +400 ℃ 范圍內保持穩定振動頻率，適應工業超高溫工況，行業領先。

? 耐振動性：抗機械沖擊和連續振動能力強，不受外界振動干擾。

? 長期穩定性：電性能衰減緩慢，確保開關長期穩定輸出信號。

　　電子電路方面，F(xiàn)ork-11 配備智能信號處理單元，可實現：

? 高頻信號濾波，剔除環境噪聲；

? 振幅閾值自動判定，提高物料檢測準確性；

? 瞬時振幅波動容忍機制，防止誤動作；

? 可選常開/常閉輸出模式，方便與自動化系統集成。

　　這種軟硬件結合的設計，使音叉料位開關在各種復雜工況下均能保持高可靠性。

三、應用場景分析

　　音叉料位開關的應用場景廣泛，涵蓋各類固體和粉體介質。

1. 石化與化工行業

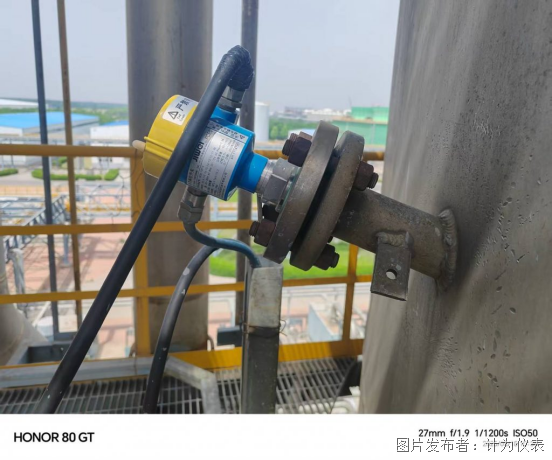

　　在石化裝置中，F(xiàn)ork-11 常用于料倉、管道及反應釜的料位監測。其耐高溫和耐腐蝕性能，使其能夠長期測量樹脂、顆粒催化劑、粉體化學品等介質。在防爆區域，可配合本安型設計使用，確保人員與設備安全。

2. 食品與輕工行業

　　在糖果、谷物、咖啡豆、辣椒粉等食品加工過程中，料位監測可防止溢料、堵塞輸送系統，同時為自動供料系統提供精確信號。Fork-11 的非接觸檢測和易清潔設計，使其符合食品行業衛生要求。

3. 環保與水處理

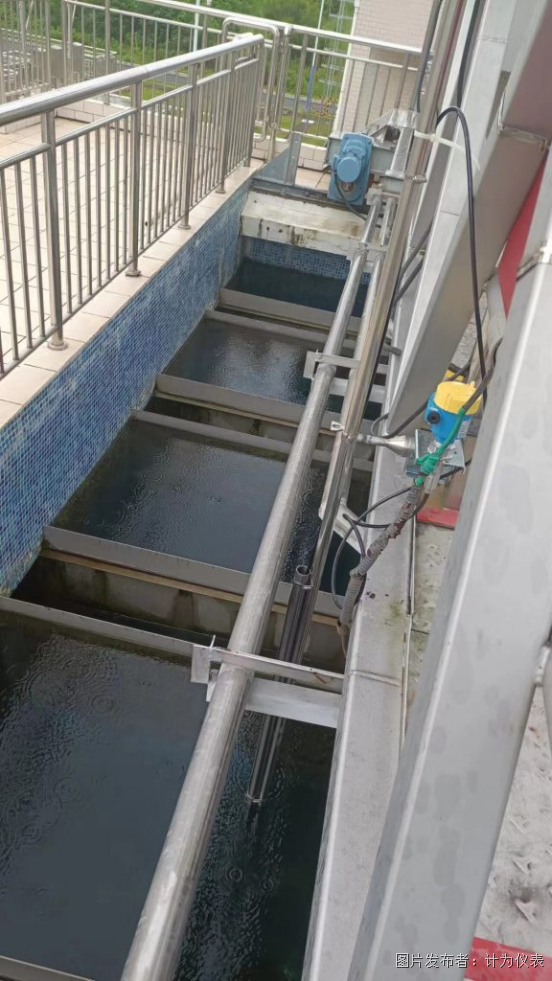

　　在污水處理、污泥儲存等環節，音叉料位開關可檢測沉淀固體料位及懸浮顆粒料位。其抗腐蝕與耐濁性能保證了長期穩定運行，減少維護頻率。

4. 建材與冶金

　　在水泥、礦石、粉煤灰等散裝物料料倉中，F(xiàn)ork-11 可有效監測料位，避免設備過載和停機風險。通過靈敏度調節，可應對粉塵濃度高、顆粒形態不規則的工況。

四、工程安裝與調試特點

　　音叉料位開關的安裝位置多樣，可根據料倉形態選擇頂部、側面或管道安裝。安裝角度一般建議略低于水平，以確保物料充分接觸叉體而不會積料。Fork-11 支持直螺紋或法蘭連接，方便更換和維護。

　　調試方面，F(xiàn)ork-11 幾乎無需人工調校，內部智能電路可根據物料特性自動判定開關閾值。同時，可通過可視化手持設備或移動端應用實現參數設置和狀態監控，大幅簡化工程操作。

五、性能優化與工程價值

1. 高靈敏度：可測超輕物料和低密度顆粒，擴展應用范圍。

2. 抗干擾能力：內置濾波和延遲算法，減少振動、噪聲及氣流干擾。

3. 耐高溫高濕：壓電元件及叉體材料優化，適應復雜工況。

4. 維護成本低：非接觸式測量，減少磨損和清潔頻率。

5. 安全可靠：可與自動化控制系統聯動，提供實時安全信號。

六、總結

　　音叉料位開關以其原理簡單、適應性強、維護成本低、響應快速的特點，成為各行業料位監測的首選設備。Fork-11 的壓電驅動與智能電子電路結合，使其不僅可以檢測高密度固體顆粒，也可應對超輕泡沫和低密度物料。通過合理安裝和調試，可在復雜工況下長期穩定運行，為自動化系統提供可靠物位信號，保障生產安全與效率。

　　在物料輸送、料倉監控、管道檢測等應用場景中，音叉料位開關已成為生產控制和工藝優化的重要工具。結合數字化調試平臺和工程化應用經驗，其在工業自動化領域的價值持續凸顯。
