自振動式音叉物位開關問世以來，已經在工業領域穩定應用了幾十年。無論是液位檢測，還是顆粒、粉末物料的料位控制，它都憑借結構簡單、可靠性高的優勢，成為工業現場的“常青樹”。

但很多人并不知道，看似簡單的音叉，背后卻隱藏著大量精細的工程設計。音叉振動頻率的設計與調諧，正是決定其性能和可靠性的關鍵。

音叉振動頻率，為什么這么重要？

在音叉物位開關的研發階段，工程師需要根據應用工況和測量介質特性，精確設計音叉的振動頻率；而在生產過程中，還必須對叉體進行微量調諧，確保設備在現場長期穩定運行。

音叉振動頻率的經驗計算公式表明，頻率主要由以下因素決定：

? 叉體長度 L

? 叉體厚度 t

? 材料的楊氏模量 E

? 材料密度 ρ

簡單來說：

? 叉體越長，頻率越低

? 叉體越薄，頻率越低

? 材料剛性（E值）越大，頻率越高

這也是為什么不同用途的音叉，外形和尺寸往往差異很大。

為什么工業音叉都不是“規則形狀”？

在實際工業現場，音叉經常會接觸粘稠液體、粉末或顆粒物料。如果叉體表面容易掛料，就會嚴重影響檢測可靠性。

因此，大多數工業音叉不會設計成規則矩形截面，而是采用特殊外形結構，以便介質更容易滴落或脫落。

對于這種不規則結構，工程上通常采用等效面積、等效截面的方法，換算出等效長度和厚度，從而準確計算其振動頻率。

自由振動 ≠ 實際工作狀態

需要特別注意的是： 計算公式得到的，是音叉在自由狀態下的諧振頻率。

在真實工況中，音叉會：

? 浸沒在液體中

? 接觸固體顆?；蚍勰?/p>

此時，振動特性會發生巨大變化：

? 低粘度液體：頻率和振幅明顯下降

? 高粘度液體：音叉可能無法正常起振

? 固體物料接觸：音叉振動迅速被抑制甚至停止

正是因?yàn)楣I(yè)現場這些變化和不同情況，才誕生了音叉液位開關和音叉料位開關。

液體和固體“通用”儀表，真的可靠嗎？

目前，很多國產音叉物位開關采用同一種結構，同時檢測液體和固體，俗稱固液通測音叉開關，并且主要通過檢測振幅變化來判斷開關狀態。

這種設計帶來了幾個明顯問題：

1. 液體檢測可靠性偏低  可檢測液體密度通常 ≥0.7～0.8 g/cm3

2. 驅動功率被迫加大  為適應液體檢測，振動功率提高

3. 用于粉料、顆粒時反而不穩定  振動過強，導致誤動作、可靠性下降

實際工業現場介質情況千變?nèi)f化，不可用同一標準來綜合評定，否則會有各種誤報，失靈等測量問題產生，影響生產安全和效率。這也是為什么很多“固液通用”的音叉，密度適應范圍小、現場投訴多、穩定性差的根本原因。

分工明確，反而更可靠

針對這一行業痛點，計為自動化采取了完全不同的設計思路：

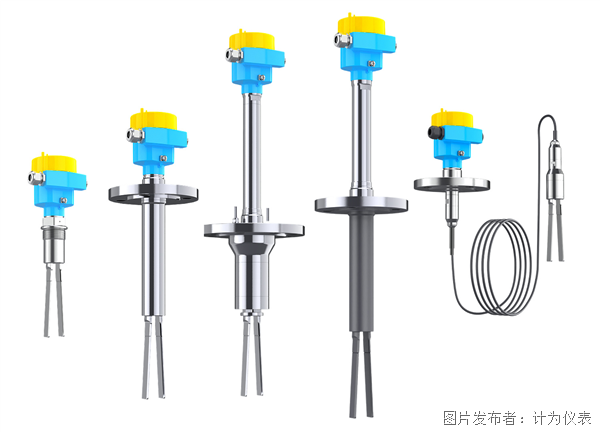

Ring-11音叉液位開關：只用于液體

Fork-11音叉料位開關：只用于固體顆粒和粉末

 結果非常直觀：

? 音叉液位開關最低可測液體密度低至 0.5 g/cm3

? 音叉料位開關最低可測顆粒/粉末密度低達 0.008 g/cm3

不僅測量范圍更寬，而且長期運行的穩定性和可靠性顯著提升。

總結

音叉物位開關看似簡單，但真正決定性能的，從來不是“外觀”，而是：

? 對振動頻率的深度理解

? 對介質特性的精準匹配

? 是否尊重物理規律，而不是“一叉多用”

也正因?yàn)槿绱?，振動式音叉物位開關才能在精密工業現場走過幾十年，依然不可替代。
