只要你在電廠、熱電聯產廠，或者哪怕是和鍋爐系統打過交道，那么‘汽包液位’這四個字你一定不會陌生。它聽起來像個簡單的參數，但真要把它講透，從原理、測量、控制再到出故障怎么處理，那是門不折不扣的大學問。

今天我們就來把這個鍋爐運行中最容易“看起來不重要、實際最容易出事”的家伙，掰開了、揉碎了講清楚。

一、汽包液位是鍋爐的“命門”

汽包液位控制不好，鍋爐輕則效率差，重則分分鐘出事故。

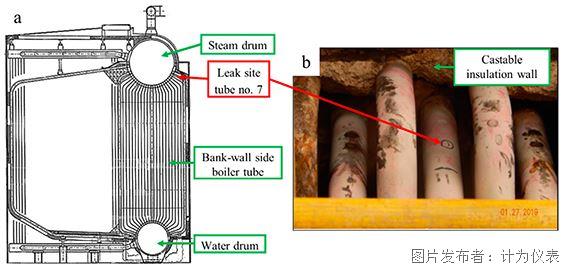

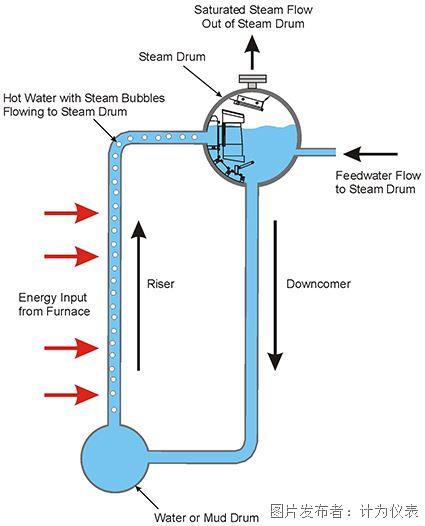

鍋爐頂部那個圓柱形的部件叫汽包（或鍋筒），它不是只盛水或只盛汽，而是裝著一鍋‘水汽混合物。它的工作就一個：讓水和蒸汽分家。上面是蒸汽區，下面是水區，水和汽中間那個界面就是所謂“液位”。

為什么這么重要？水少了，鍋爐管子可能干燒；水多了，蒸汽帶水跑到汽輪機那邊，葉片一打水錘——又是一場事故。更嚴重的是，液位測不準或者控制不穩，就可能導致鍋爐跳閘、熱力系統沖擊，甚至發生爆管事故。

所以說，液位就是鍋爐的命門，它不能高也不能低，得穩穩地夾在“安全水位”的那個小區間里。

二、液位看起來簡單，其實很有“脾氣”

別以為液位就是測個高度這么簡單，它其實是個“脾氣很大”的參數。

鍋爐一升負荷，蒸發量蹭地往上飆，汽泡多得像煮開的鍋，液位先掉下去一截，接著由于汽水混合劇烈又猛地彈上來。液位突然升降，讓儀表一頭霧水——這是實際水位變了？還是泡沫太多的錯覺？你到底是真下降了，還是被泡沫騙了？這就出現了一個術語：虛假液位。

有時候你看到水位在升，結果鍋爐里水其實沒變多，只是氣泡變多了。儀表被泡泡“忽悠”了。這就是為什么鍋爐液位經?！翱粗粚Φ植椴怀鰡栴}”的原因。汽包液位是典型的“情緒型選手”——它反映的是系統整體動態，不是水的靜態高度。你不懂它的脾氣，它就能把你忽悠瘸。

 三、液位怎么測？這事沒你想的那么可靠

控制前，先得測準。而汽包液位測量，說白了就是“多種方法各有優缺點，全靠工程師自己找平衡”。

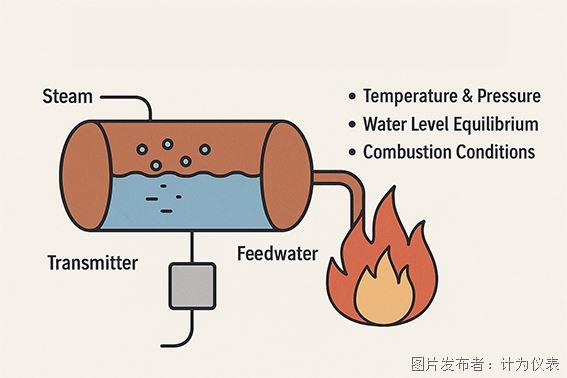

▍1. 差壓式液位計

這是最傳統、最普及的方式。兩根管子接上下，把壓力差輸送給變送器，就能換算出水位。

優點：成熟、反應快、便于接入DCS；

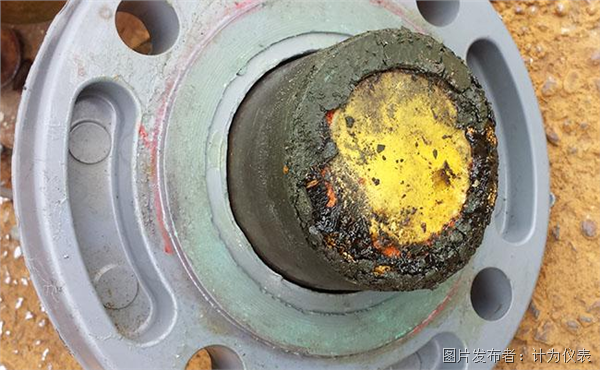

缺點：依賴?yán)淠浞€(wěn)定運行，汽側導壓管堵塞或液體密度波動均可引發誤差。

一句話總結：出故障的可能性你防不勝防。

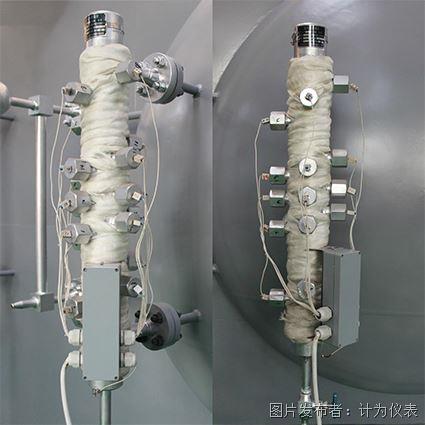

▍2. 電極式液位計

它是靠水導電原理，幾根電極插進去，有水就導電。適合用作高水位/低水位報警。

優點：結構簡單，成本低；

 缺點：不能連續測量，精度有限，不適合DCS閉環用。

像個老實的報警器，只能回答“有沒有”，你要問“到底有多少”，它一臉懵。

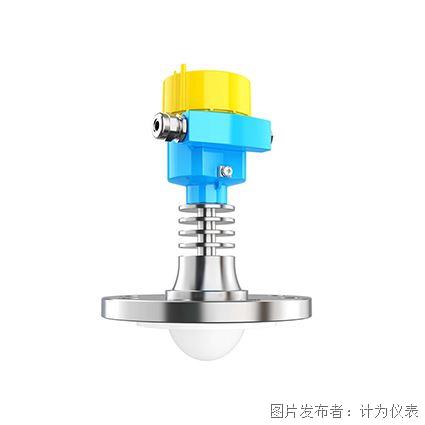

▍3. 雷達 / 超聲波液位計

這倆屬于“高科技選手”，一個用電磁波，一個用聲波反射。

在常壓化工罐里他們表現都不錯，但鍋爐汽包里蒸汽彌漫、水氣混合，普通雷達液位計在高溫高壓汽包內容易被汽泡和蒸汽干擾，信號反射雜亂；尤其超聲波液位計更容易“信號丟失”。若確需使用，建議選擇專用于高壓環境的雷達液位計，可通過軟件屏蔽虛回波、優化算法，提高精度。

你以為是技術問題，其實是不專業的人選型不對。

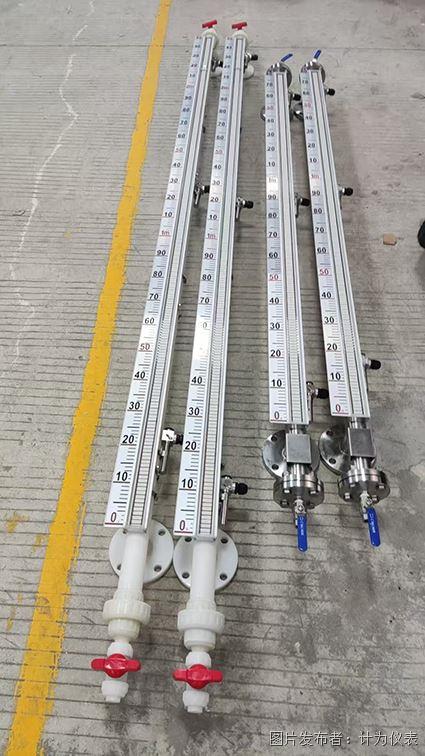

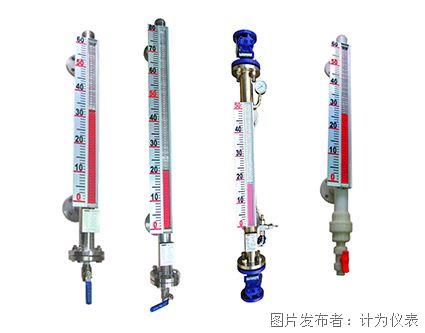

▍4. 磁翻板液位計：直觀好用但不夠靈活

原理是靠浮子帶磁翻片翻轉顏色，看著紅白分明，讀數一目了然。

優點：抗高溫高壓，不需要電源，維護簡單。

缺點：反應慢、容易卡浮子、只能做本地指示，不適合頻繁波動的鍋爐系統。

更適合當“現場眼睛”，不是DCS的“耳朵”。

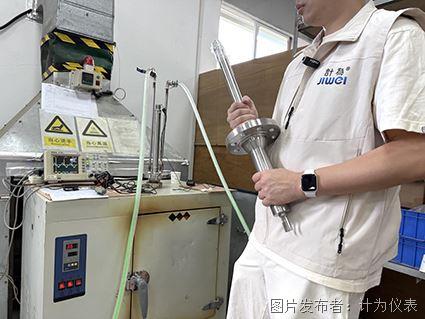

 ▍5. 高溫音叉液位開關：精準點殺，適合當“門神”

通過音叉振動頻率變化判斷液面是否到達設定點，可承受高達 400°C / 64MPa 的高溫高壓工況壓力下正常工作，非常適合用來做“高/低液位極限報警”。

優點：抗高溫抗壓抗干擾，壽命長；

缺點：不能做連續測量，只能測“有沒有到點”。

適合當聯鎖保護裝置，是那種“該出手就出手”的類型。

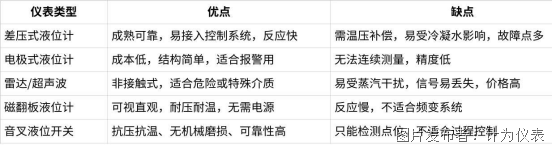

常見汽包液位測量儀表優劣對比表

四、控制液位的“三板斧”，你得會用

測準還不夠，控制液位才是大戲。

鍋爐液位控制常用“三種打法”：

▍1. 單沖量控制：靠液位信號一個人扛

水位低了就加水，高了就停水。看著邏輯沒問題，實則鍋爐升降負荷速度太快，這種控制方式反應慢，經常錯判。

像個“后知后覺”的保姆，鍋爐都響警報了才想起加水。

▍2. 雙沖量控制：再加個蒸汽流量信號

蒸汽多了，意味著鍋爐正在“出氣猛”，這時候提前加水，就能緩沖液位下降。

比單沖量強不少，適合中小型鍋爐，邏輯上比較平衡。

▍3. 三沖量控制：液位、蒸汽流量、給水流量全拉上陣

這個是大廠標配。三路信號互相補償、動態調整，它不僅能判斷當前缺不缺水，更能‘預測未來會不會缺’，提前做出補償動作，是液位控制中的“AI級打法”。

這才是真正的“閉環智能控制”。缺點？就是系統復雜點，調試時間長，但值。

五、汽包液位控制最大的坑：它是“情緒型選手”

液位不好控制的核心不是技術不夠，而是它反應過頭、反饋延遲、表象不等于真相。

很多鍋爐事故、跳閘，都是因?yàn)橐何弧把莸锰瘛保刂破餍乓詾檎?，操作員一著急，反而干擾了本該自動恢復的系統。

所以越來越多的現代系統引入了模型預測控制（MPC）、自適應PID、AI診斷，甚至引入數字孿生輔助診斷與預測，就是為了讓液位“別騙我”。

結語

搞鍋爐系統的，誰能把液位控制吃透了，那就是班組里的“壓艙石”。

它不是一個簡單參數，而是鍋爐全系統運行的綜合體現。蒸發、給水、燃燒、操作習慣——全都在一根水位線上映射出來。

看得懂液位，控制得住波動，能穩住水線——那才叫“真掌握鍋爐的脾氣”。
