晨控CK-FR09-EC是一款基于射頻識別技術的高頻RFID標簽讀卡器，比常規讀卡器具有更遠的識別距離，射頻功率可調，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。讀卡器同時支持標準工業通訊協議EtherCat，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

讀卡器自帶Auto-turning自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、可靠性強等特點。

本期主題：圍繞CK-FR09產品的EtherCAT通訊協議與匯川AC801系列PLC進行通訊配置說明。

準備階段

l 編程軟件：InoProShop

l 工業RFID讀寫器：CK-FR09-EC

l PLC型號：AC801

l 通訊協議：EtherCAT

l 連接方式：以太網

1、配置通訊

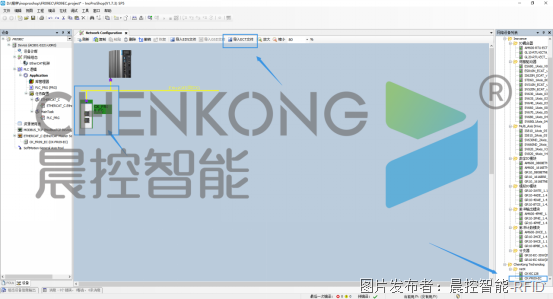

打開網絡組態，導入設備的ECT文件

在網絡設備列表中選擇設備，添加到與對應PLC連接

2、下載配置，完成連接

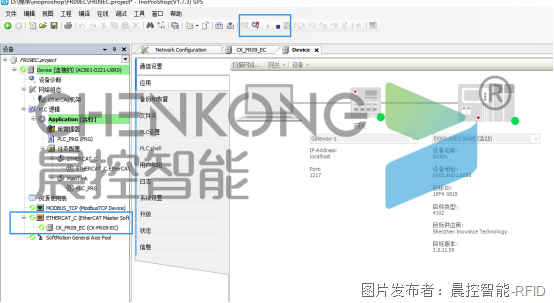

在線連接PLC

將配置下載到PLC中，完成配置

3、映射地址數據

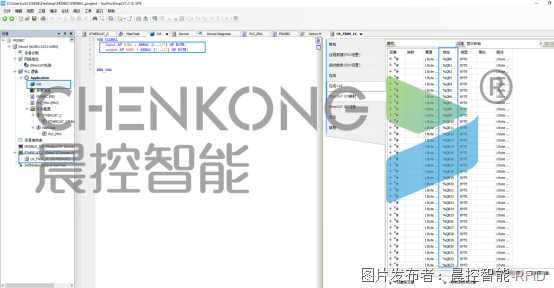

在全局變量中建立兩個129字節的數組，分別映射輸入輸出地址

映射地址根據ECT通訊中的輸入輸出地址映射

4、功能塊說明

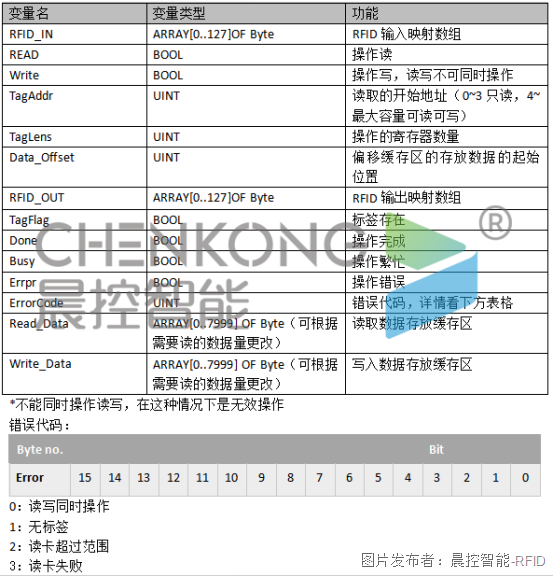

功能塊引腳說明

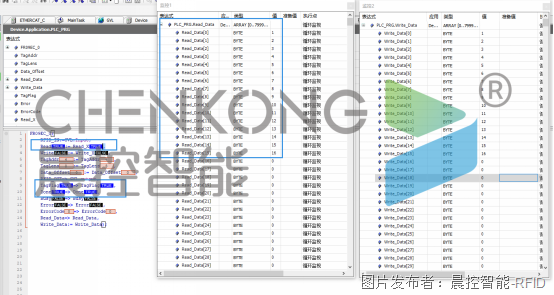

寫入用戶數據操作

將需要寫入的數據的放到寫入緩存區

置位write

等待done完成，即寫入完成。

讀取用戶數據操作

置位Read

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
