一、項目背景與行業痛點

1. 制冷系統概述

　　在現代制冷與空調系統中，液位監控是保障系統高效運行和安全的重要環節。制冷系統通常包含壓縮機、冷凝器、蒸發器、儲液罐、膨脹閥等關鍵部件，其中制冷劑液位的穩定性直接影響壓縮機運行安全、系統能效以及設備使用壽命。

　　傳統制冷系統液位檢測手段主要依賴機械浮球開關或視覺液位計，這些方法存在以下明顯問題：

? 精度低、響應慢：機械浮球在流動液體或震動環境下容易誤動作，導致報警不準確。

? 易損耗、維護頻繁：浮球、連桿及密封件容易磨損，需定期維護或更換。

? 安裝限制多：部分液位檢測設備要求法蘭連接，對儲液罐及管路改造要求高，施工成本大。

? 環境適應性差：在低溫或高壓環境下，傳統開關可能卡死或響應異常，影響制冷系統穩定運行。

　　因此，行業亟需一種小型、可靠、抗干擾、易安裝的液位檢測裝置，以解決制冷系統液位監控的痛點問題。

2. 項目客戶及工況特點

　　本項目客戶為山東大型制冷設備制造企業，旗下應用系統涵蓋中央空調、工業冷凍及冷藏倉儲設備，系統規模大，液位監控需求嚴格。主要工況特點如下：

? 液體介質：R134a、R410a、R22 等常用制冷劑，低溫液體，液體密度低，易揮發。

? 溫度范圍：-40℃ 至 +60℃，特殊工況下局部溫度可能短時間超過 70℃。

? 管路與罐體振動：制冷壓縮機及泵運行產生一定振動，機械浮球容易誤動作。

? 空間受限：儲液罐及管路布置緊湊，法蘭安裝成本高且不便于改造。

? 維護要求：液位開關需長期穩定運行，減少停機維護次數。

　　基于以上特點，客戶決定引入深圳計為自動化技術有限公司自主研發的 Ring-21 小型音叉液位開關，以提升液位監控可靠性和系統整體穩定性。

二、Ring-21 小型音叉液位開關產品介紹

1. 產品概述

　　Ring-21 小型音叉液位開關是計為自主研發的高可靠性液位檢測設備，采用雙音叉振動原理，通過探桿振動頻率變化實現液位檢測。產品特點如下：

 Ring-21 小型音叉液位開關

? 小型設計：探頭長度最短38mm，適用于空間受限的管道。

? 螺紋安裝：全系列均采用標準螺紋連接（G1/2、G3/4），安裝方便。

? 高可靠性：雙音叉設計，抗振動性能優異，適應制冷系統的振動環境。

? 耐溫耐壓：工作溫度 -40℃~+150℃，壓力可達 40 bar。

? 防塵防液干擾：高頻振動技術，液體附著或微小氣泡不影響檢測，防止“假滿”或“假空”。

? 多接口輸出：支持常開（NO）、常閉（NC）繼電器信號輸出，可直接連接PLC或控制柜。

? 維護簡便：螺紋安裝方便拆卸，無需額外工具即可快速更換或清理。

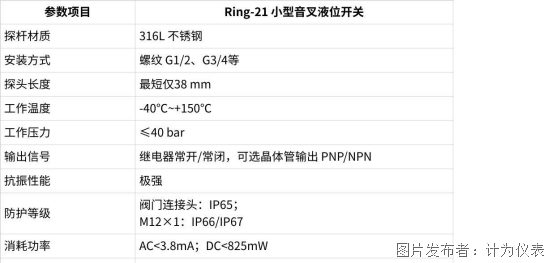

2. 技術參數

三、安裝位置

　　本項目共安裝 Ring-21 小型音叉液位開關 32 臺，分別應用于制冷系統的三個關鍵部位：

1. 儲液罐液位檢測

? 低位點：防止液位過低導致壓縮機干轉

? 高位點：防止液位過高導致液擊或溢出

2. 回液管液位檢測

? 管路緊湊處，用于泵入口前液位監控，確保管路穩定供液

3. 冷凝器出口液位檢測

? 高位點防止冷凝液倒流至壓縮機，低位點保證液位持續供給

本項目共裝32臺Ring-21液位開關，覆蓋制冷系統三大關鍵部位監控

　　Ring-21 小型音叉液位開關采用 螺紋直接安裝，無需法蘭，可快速嵌入管路或罐體接口。安裝完成后：

? 使用克林格C-4400墊片保證密封性

? 安裝探桿垂直于液面，確保振動探桿充分浸入液體

? 可快速拆卸清理或更換，無需停機大規模改造

四、應用效果與客戶反饋

　　在儲液罐液位監控方面，Ring-21 小型音叉液位開關實現了高位和低位報警的精準控制，有效防止液擊及壓縮機干轉。維護頻次大幅降低，從原來的每月兩次減少到每月一次，操作員的工作負擔也明顯減輕。

　　在回液管液位監控中，管路低點液位保持穩定，泵入口液體供應連續，無需人工干預，自動化控制精度顯著提升。對于冷凝器出口液位監控，高位安裝有效防止液體倒流，保護壓縮機安全；低位安裝保證了連續供液，避免泵空轉。

　　綜合來看，Ring-21 小型音叉液位開關安裝方便，無需法蘭改造，節約安裝成本，螺紋安裝穩定可靠，拆卸清理時間不足 10 分鐘。雙音叉技術有效防止假滿和假空，小型設計適合緊湊管路和儲液罐，并在長周期運行中表現出高度可靠性，客戶對其應用效果給予了高度評價。

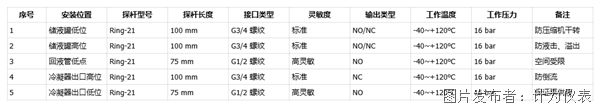

五、工程參數表

六、總結與行業示范價值

　　在本項目中，制冷系統涉及儲液罐、回液管和冷凝器出口等多個關鍵位置的液位監控。傳統機械或浮球開關在振動管路、低溫制冷劑及氣泡液體環境中易發生誤動作，導致泵空轉或液擊風險。引入 Ring-21 小型音叉液位開關后，系統液位監控穩定性顯著提升，確保了各環節自動化運行的連續性與安全性。

 Ring-21 液位開關低低位精準報警

　　在儲液罐監控中，Ring-21 探桿通過高頻振動原理對液位進行實時感知，高位與低位報警響應迅速且精準，有效避免壓縮機干轉和液擊風險?？蛻舴答侊@示，維護周期從原先每月兩次減少至一次，操作人員日常巡檢工作量明顯下降。

　　回液管管路低點液位檢測實現了泵入口持續供液，無需人工干預，同時配合系統自動控制策略，實現液體輸送的連續性和流量穩定性。冷凝器出口監控則通過高低位雙點控制防止液體倒流，保證泵連續運作并保護壓縮機，整個制冷循環運行更加安全可靠。

　　Ring-21 緊湊型的音叉結構抗振動、抗流動干擾能力突出，即使在低溫制冷劑或含氣液體環境中，也能穩定感知液位，避免“假滿”“假空”報警。同時，小型化設計適配緊湊管路，探桿拆卸清理簡便，支持長周期連續運行，極大提升了系統整體可靠性和維護便利性。

　　通過本案例的應用，客戶的制冷系統液位監控不僅實現了高精度、高穩定性，還顯著降低了維護成本和操作風險，為國產高可靠性液位開關在復雜工況下的應用樹立了標桿。
