重點用能單位 工業企業重點能耗在線監測

整體結構

v 三級平臺+端設備

重點用能單位能耗在線監測系統采用“國家平臺+省級平臺+重點用能單位端系統”的架構，為各部委、 各級節能主管部門和質監部門、重點用能單位等用戶提供不同層次的服務。

v 國家平臺

國家平臺指設立在國家節能主管部門，接收、存儲、匯總、分析全國重點用能單位能源相關數據的國家數據中心，為相關政府部門、用能單位、社會公眾提供應用服務，也稱“國家數據中心”。

v 省級平臺

省級平臺是部署在?。▍^(qū)、市）相關部門，接收、存儲、匯總、分析本地區內重點用能單位能耗在線監測數據，為本地相關政府部門、用能單位提供應用服務，也稱“省級數據中心”。

v 端系統

指重點用能單位接入端系統，是對企業能源轉換、輸配、利用和回收實施動態監測和管理的信息系統 。

v 端設備

放置在重點用能單位，用于采集、分析、匯總用能單位能耗數據并將數據上傳到系統平臺的設備。

四、端系統結構

企業端系統由能耗在線監測端設備、計量器具、工業控制系統、生產監控系統、管理信息系統、通信網絡及相應的管理軟件等組成，通過能耗在線監測端設備實現數據采集、分析、匯總、上傳等功能。

 重點用能單位 工業企業重點能耗在線監測

  端設備

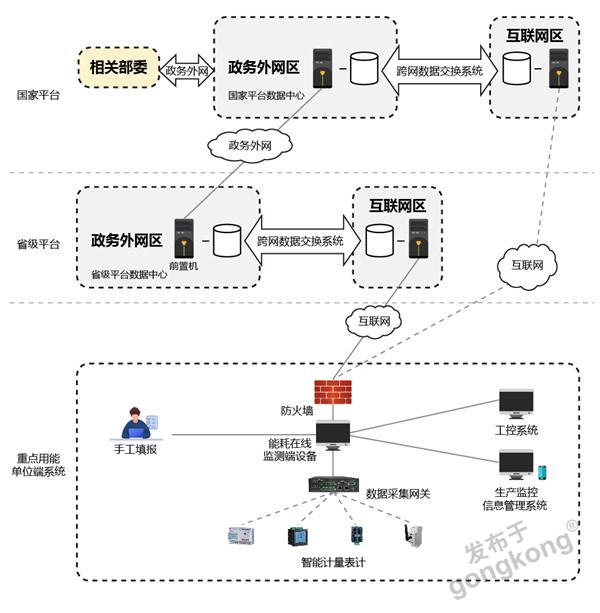

能耗在線監測端設備放置于重點用能單位，實現數據接入、安全隔離、數據處理存儲及上傳、運維管理等功能，內網主機和外網主機通過安全隔離數據交互單元連接，確保生產網絡安全，信息安全保護應符合相關標準以及企業自身需求，結構如下圖所示：

(1) 端設備硬件參數

v 單主板采用低功耗處理器；

v 單主板內存大小4G；

v 硬盤：128G 固態硬盤

v 獨立雙主機“2+1”架構非IP物理隔離；

v 帶VGA接口，可外接顯示器，便于現場維護操作；

v 雙冗余開關電源，互為備用、支持熱插拔，保障端設備的可靠性，具有電源故障聲光報警功能；

v 8路RS485串口；

v 6路千兆以太網；

v 4個USB接口，可用于CA證書接口；

(2) 端設備軟件功能

v 支持從現場的儀表通過Modbus（GB/T19582）、DL/T645、CJ/T188等協議采集需要的能耗實時數據，并進行匯總生成上報的能耗數據；

v 支持從能源網關、DTU、SCADA通過Modbus TCP（GB/T19582）、能耗協議等上傳的能耗實時數據，并進行匯總生成上報的能耗數據；

v 支持從自動化信息系統通過OPC協議采集需要的能耗實時數據，并進行匯總生成上報的能耗數據；

v 支持手工填報數據：對于不具備在線采集條件的數據，提供手工填報數據上傳；

v 具有基礎數據處理、本地存儲功能，本地歷史數據可存儲6個月以上；

v 可根據項目情況錄入企業基本信息、企業生產層級結構、計量器具檔案信息、端設備信息、數據采集項信息等各類基本信息；

v 按照《NHJC-04-2018 重點用能單位能耗在線監測系統技術規范-端設備接口協議規范》的要求往國家或省級平臺上傳數據；

v 支持斷線緩存，保證數據的連續性；

v 端設備平臺方便用戶使用、配置；

v 支持人工補錄、遠程升級；

v 用能數據集抄；

v 數據上傳日志；

重點用能單位 工業企業重點能耗在線監測

   能管平臺

1. 全廠看板

登陸成功后，默認打開“全廠看板”頁面；全廠看板頁面主要展示全廠的總用能情況，以及企業基本信息，上傳信息等。

2. 用能統計

v 能源流向圖

能源流向圖主要展示該工廠或建筑各個分類能耗的能源流向信息，可以更加直觀的看出不同能源數據

v 全廠能耗分析

全廠能耗分析是指在特定時間內全廠對于不同能源的用能值以及折標值

v 工序能耗分析

工序能耗分析是指在特定時間內不同工序的不同能源的用能值以及折標值

v 產品單耗分析

產品單耗主要統計不同產品生產的數量，以及生產當前數量的產品的耗能情況

v 重點用能設備能耗

重點用能設備能耗是指在特定時間內不同設備的用能值以及折標值

v 計量器具用能統計

用能分類統計及占比分析主要統計不同能源類型在指定時間內的數據大小以及占比情況，支持導出到excel。

v 計量器具用能集抄

計量器具集抄主要統計不同的能源類型在指定時間段內的用能情況，支持導出到excel。

3. 權限管理

權限管理頁面主要是對不同角色的用戶關聯不同的菜單信息

4. 系統日志

系統日志頁面顯示的是數據上傳的詳細信息，可以顯示采集時間、上傳時間、上傳結果以及失敗原因等。

5. 手工填報

手工錄入信息是指根據配置的采集配置項信息填寫對應的采集數值，一般是計量器具無法計量的數據，如：煤、油等。

6. 基礎信息配置

v 企業基本信息

企業基本信息頁面主要包含統一社會信用代碼、企業名稱、單位類型、行業編碼、行政區劃編碼等；用于維護企業的基本信息。

v 用能單位基礎信息

用能單位基礎信息設置主要包含能源管理體系、企業認證信息、聯系人信息等；根據不同地方標準，可能還有管理人員信息、產品結構信息、戶號信息、非能源產品信息、項目負責人信息、計量人員信息、節能項目信息等。

v 計量器具信息

計量器具是單獨的或連同輔助設備一起用以進行測量的器具，可以手動填寫計量器具名稱、選擇計量器具類型、計量器具等級、儀表編號、能源類型等一些相關信息。

v 用能單位工序信息

生產工序是整個生產過程中加工產品的次序，用能單位生產工序信息頁面可以配置生產工序編號（工序編號長度為兩位）、生產工序名稱等。

v 重點耗能設備信息

重點耗能設備信息頁面可以配置該設備所在的生產工序、工序單元，可以選擇所屬分類；以及設備安裝地點、設備所屬部門、設備運行情況、設備生產廠家等一些基本信息。
