• 型號：LW81D


• 數量：9999


• 制造商：江蘇安諾菲電氣科技有限公司


• 有效期：2065/8/20 0:00:00

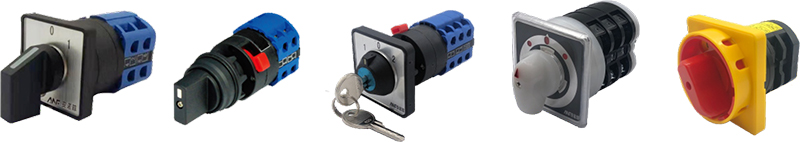

▎概述

LW81系列轉換開關適用于交流50HZ-60HZ，額定工作電壓440V以下或直流240V及以下的電氣線路中，作為控制或轉換之用，也可以直接控制三相異步電動機和作為主令控制及電路測量之用。

LW81系列轉換開關適用性廣、規格齊全、結構緊湊、操作靈活等特點。該系列開關派生產品有掛鎖型開關和暗鎖型開關（63A以下），可用作重要設備的電源切斷開關，防止誤操作及控制非授權人員的操作。

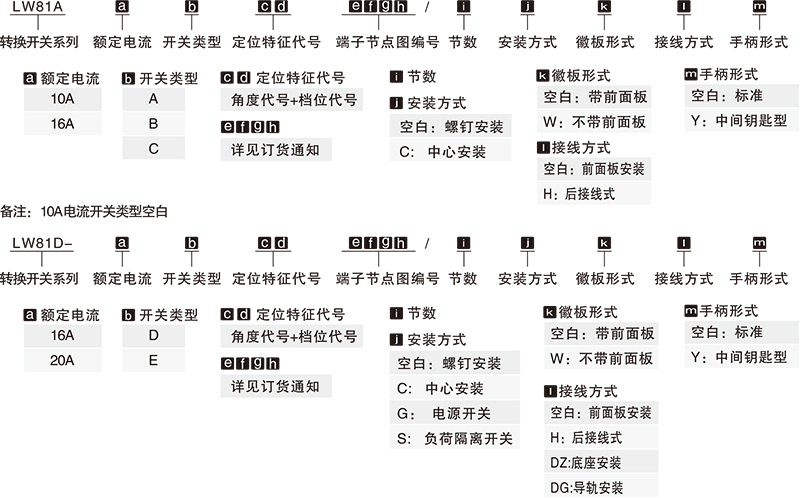

▎型號含義

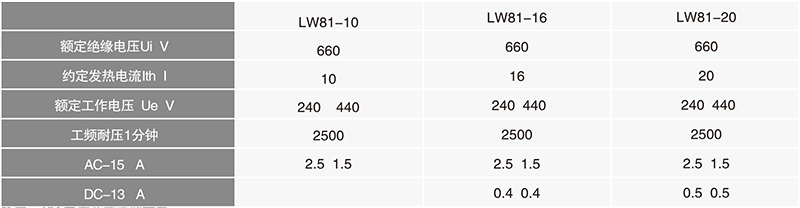

▎技術指標

▎工作條件

使用環境溫度：-25℃～+50℃

海拔高度≤2000m 空氣相對濕度≤90%

安裝類別Ⅲ

污染等級 三級

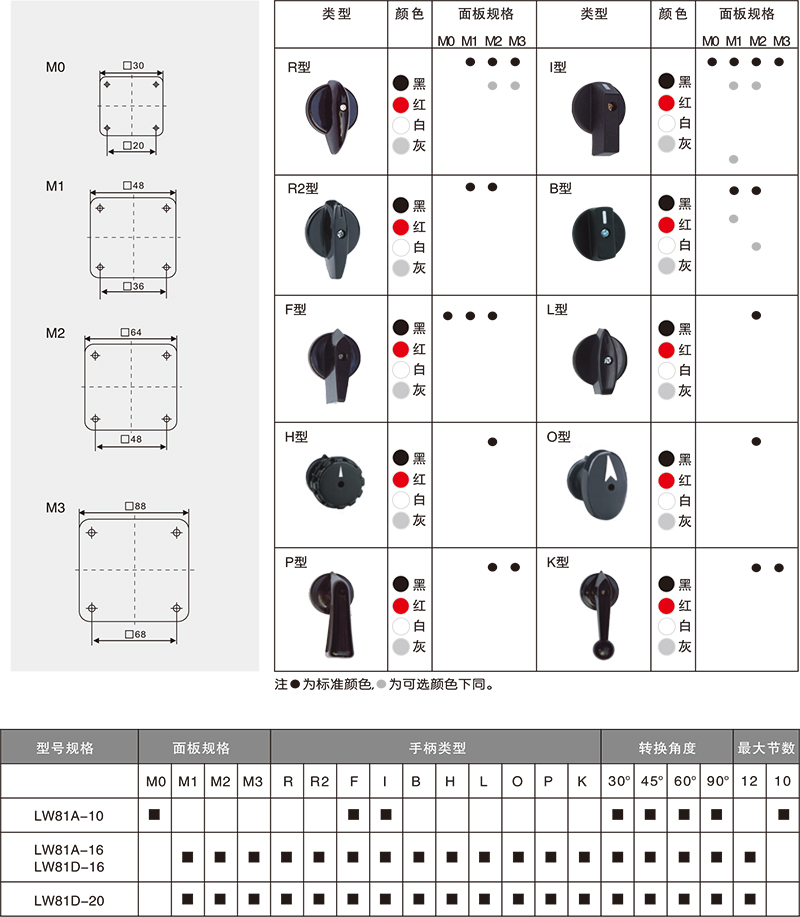

▎面板與手柄

▎定位特征代號

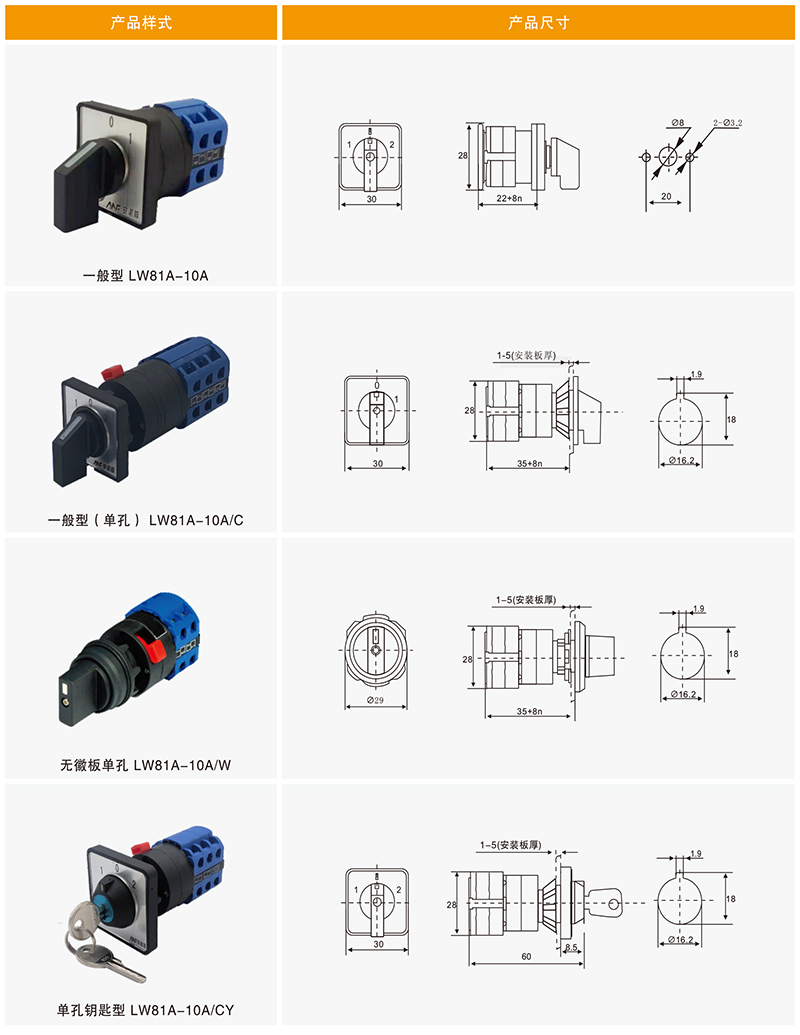

▎LW81A-10系列

注：1、n為接觸系統節數;

      2、常規為面板安裝，如需要導軌和底座安裝請聯系廠家定制。

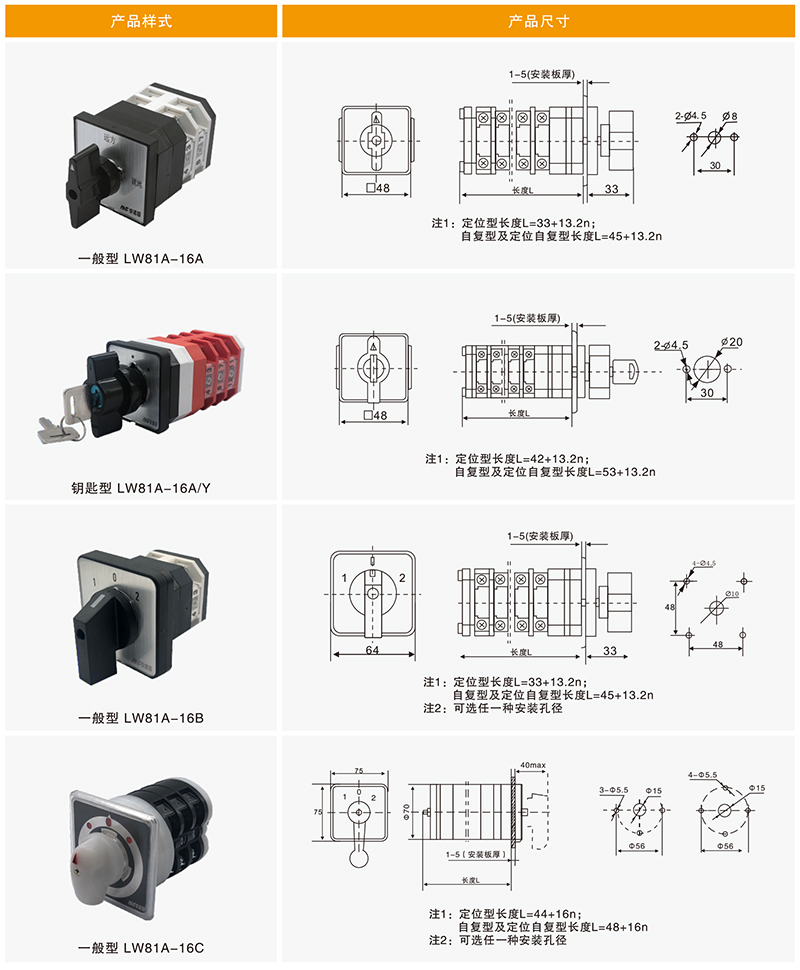

▎LW81A-16系列

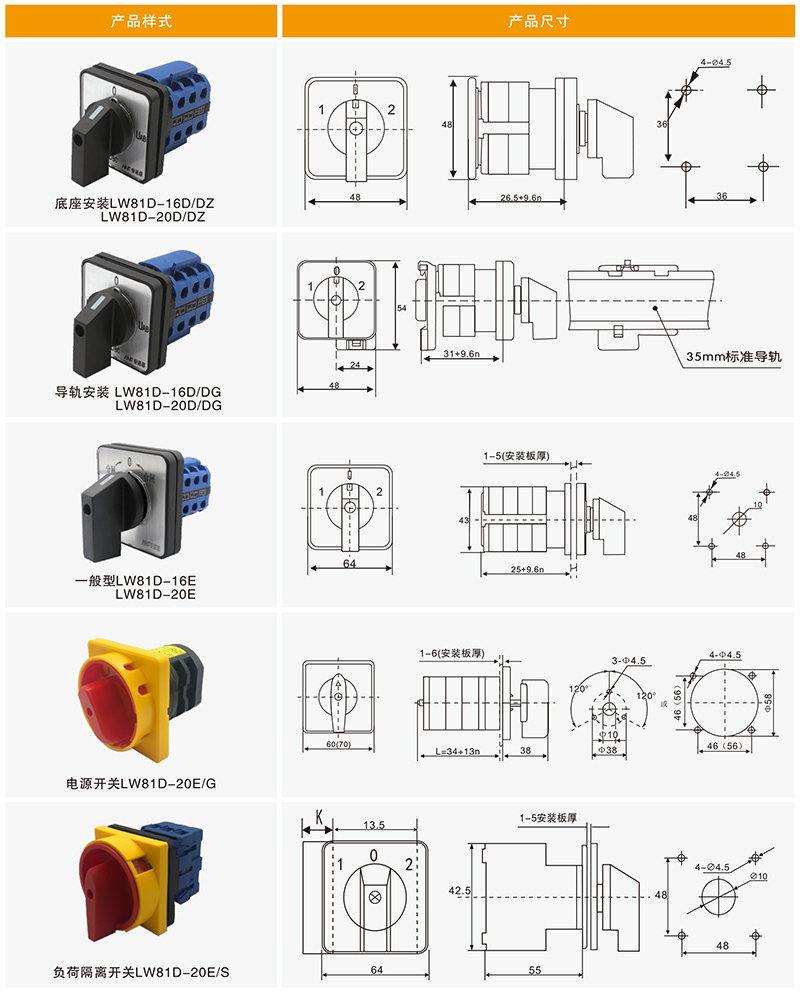

▎LW81D-16(20)系列

▎LW81D-16(20)系列

注：n為接觸系統節數。

▎訂貨通知

1、在訂購產品時，若選中本公司標準接點圖并認可標準配置手柄和徽板型式只需注明型號及數量。

2、當需訂特殊的開關及徽板時，請與我公司聯系。

3、特殊產品由于技術上的原因，觸點次序不一定完全按客戶要求制作，但每個開關均附有接點圖，給出客戶原有接點標志的接法。

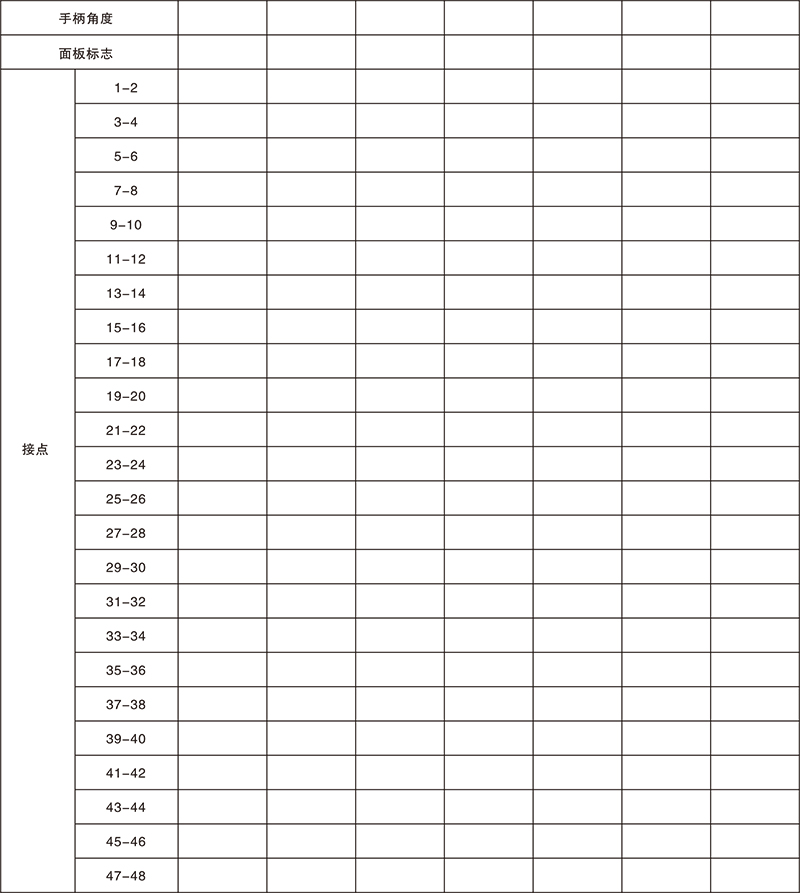

（見下表）

備注：輸配電分閘控制開關，電壓測量轉換開關，電流測量轉換開關，電容柜調節開關，詳見接點舉例說明。

▎舉例如下

備注：

1.當手柄轉至-45°（手動狀態）時，端子1-2,5-6,9-10處于導通狀態；

2.當手柄轉至45°（自動狀態）時，端子3-4,7-8,11-12處于導通狀態；

3.當手柄處于0°（停止?fàn)顟B(tài)）時，所有端子不導通；

4.“X”表示端子處于導通狀態，反之為不導通，客戶可根據實際需求定制面板標志（中英文皆可，可參考附件）、注明手柄旋轉角度、 端子通斷狀態。

▎概述

LW81系列轉換開關適用于交流50HZ-60HZ，額定工作電壓440V以下或直流240V及以下的電氣線路中，作為控制或轉換之用，也可以直接控制三相異步電動機和作為主令控制及電路測量之用。
LW81系列轉換開關適用性廣、規格齊全、結構緊湊、操作靈活等特點。該系列開關派生產品有掛鎖型開關和暗鎖型開關（63A以下），可用作重要設備的電源切斷開關，防止誤操作及控制非授權人員的操作。

▎型號含義

▎技術指標

▎工作條件

▎面板與手柄

▎定位特征代號

▎LW81A-10系列

注：1、n為接觸系統節數;
       2、常規為面板安裝，如需要導軌和底座安裝請聯系廠家定制。

▎LW81A-16系列

▎LW81D-16(20)系列

▎LW81D-16(20)系列

注：n為接觸系統節數。

▎訂貨通知

1、在訂購產品時，若選中本公司標準接點圖并認可標準配置手柄和徽板型式只需注明型號及數量。
2、當需訂特殊的開關及徽板時，請與我公司聯系。
3、特殊產品由于技術上的原因，觸點次序不一定完全按客戶要求制作，但每個開關均附有接點圖，給出客戶原有接點標志的接法。
（見下表）

備注：輸配電分閘控制開關，電壓測量轉換開關，電流測量轉換開關，電容柜調節開關，詳見接點舉例說明。

▎舉例如下

備注：
1.當手柄轉至-45°（手動狀態）時，端子1-2,5-6,9-10處于導通狀態；
2.當手柄轉至45°（自動狀態）時，端子3-4,7-8,11-12處于導通狀態；
3.當手柄處于0°（停止?fàn)顟B(tài)）時，所有端子不導通；
4.“X”表示端子處于導通狀態，反之為不導通，客戶可根據實際需求定制面板標志（中英文皆可，可參考附件）、注明手柄旋轉角度、 端子通斷狀態。
