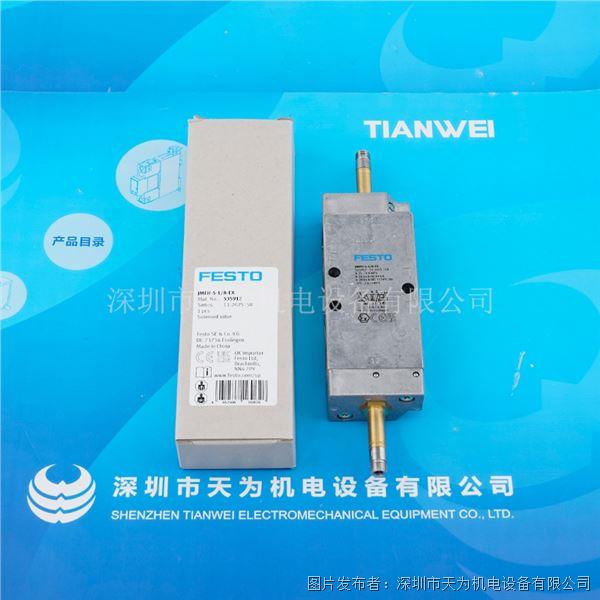

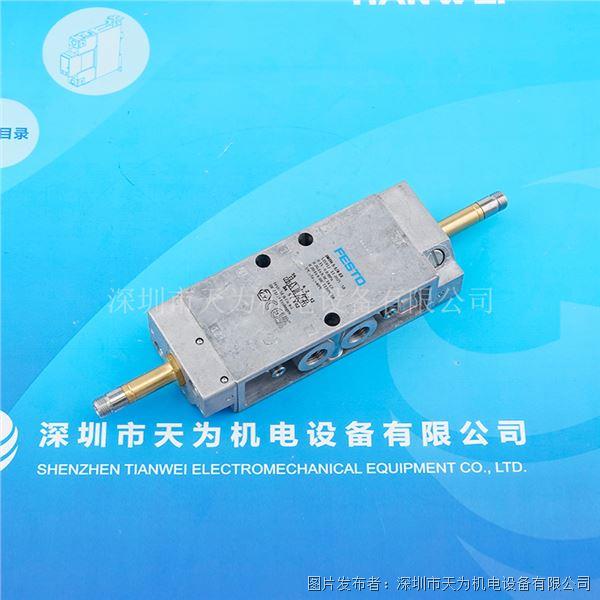

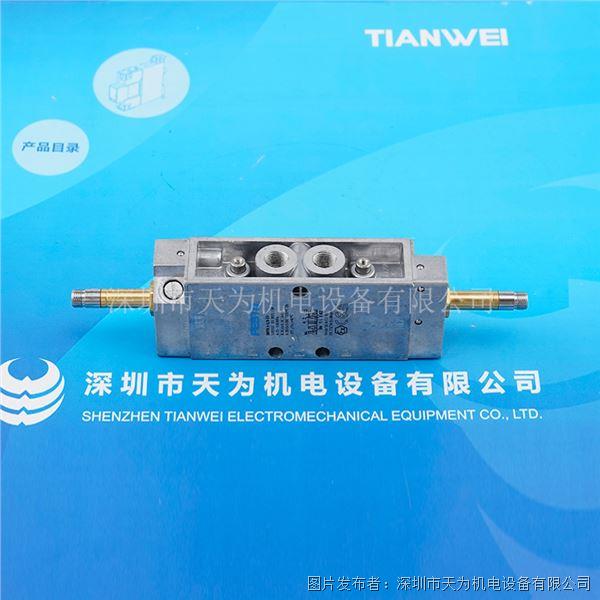

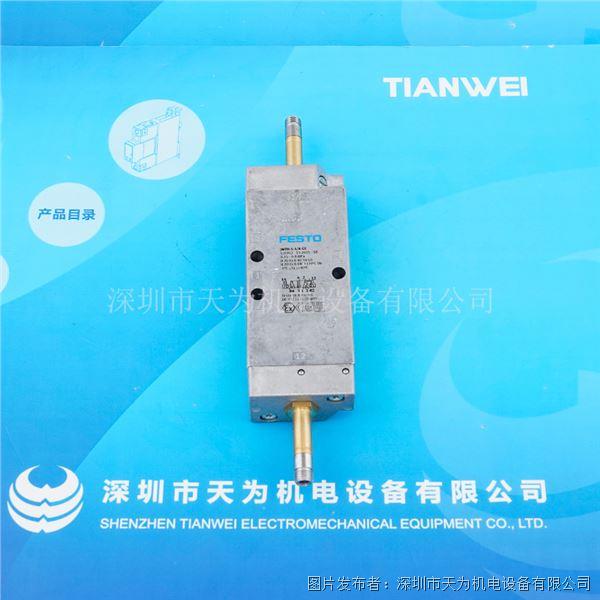

FESTO電磁閥JMFH-5-1/8-EX

產品規格：

閥功能：兩位五通雙穩態

驅動方式：電控

寬度：26 mm

標準額定流量（根據 DIN 1343 標準化）：600 l/min

工作氣口：G1/8

工作電壓：通過電磁線圈，須另外訂購

工作壓力：0.15 Mpa ... 0.8 Mpa

工作壓力：1.5 bar ... 8 bar

結構特點：提動座

防爆環境溫度

-5°C <= Ta <= +40°C

防護等級：IP65

公稱通徑：5 mm

網格尺寸：27 mm

排氣功能：帶節流選項

密封原理：軟密封

安裝位置：可選

手控裝置：鎖定式

先導類型：先導驅動

流向：不可逆

符號：00995754

搭接：重疊

最大開關頻率：25 Hz

逆轉開關時間：10 ms

0 信號的最大正向測試脈沖：2200 μs

信號為 1 的最大負向測試脈沖：3700 μs

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

1 - 低耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性

VDMA24364-B1/B2-L

儲存溫度：-20 °C ... 60 °C

介質溫度：-5 °C ... 40 °C

環境溫度：-5 °C ... 40 °C

產品重量：260 g

電氣接口：通過 F 型線圈，須另外訂購

安裝方式：在氣路板上；帶通孔

通風接口：M3

先導排氣口 82：M5

先導排氣口 84：M5

氣接口，氣口 1：G1/8

氣接口，氣口 2：G1/8

氣接口，氣口 3：G1/8

氣接口，氣口 4：G1/8

氣接口，氣口 5：G1/8

密封件材料：NBR；TPE-U(PU)

外殼材料：壓鑄鋁

相關型號：

MSFG-24-EX

MSFW-110-50/60-EX

MSFW-230-50/60-EX

VACF-B-K1-1-1-EX4-M
