一、DDR5對電感器的需求

DDR5 是第五代雙倍數據率內存技術的縮寫。它是計算機系統中用于存儲數據的一種高速隨機訪問內存類型。相對于 DDR4內存，DDR5 的帶寬和傳輸速度比 DDR4 提高了近 2.5 倍，這使得 DDR5 能夠處理更多的數據，提升系統性能。DDR5單條最大容量可達到甚至超過128GB，適合人工智能、數據中心等對大內存有需求的場景。另外，DDR5在 50% 峰值電流負載下電源轉換效率要求高于92%，高于DDR4 的90%轉換效率。總體來看，DDR5 數據傳輸速度更快、功耗更小、效率轉換要求更高、內存容量更大。

與 DDR4 將主要電源管理芯片放在主板上不同，DDR5 內存模組集成了電源管理芯片PMIC。正是這一架構變化，使得電感器的作用和性能要求也發生了改變。其對電感的主要需求如下：

? 更高的工作頻率：DDR5 的 PMIC 采用開關電源架構，為了實現更高轉換效率和更快的瞬態響應，其開關頻率更高（1MHz 以上）。電感器需具備高頻特性，在高頻率應用下保持穩定的磁特性，即低磁芯損耗。

? 更高轉換效率、更低損耗：DDR5高于92%的電源轉換效率，要求電感器具有更低的直流電阻和更低的磁芯損耗。在高頻開關下，磁芯的磁滯損耗和渦流損耗必須最小化。

? 更高的飽和電流：DDR5 內存顆粒的工作電壓更低，但數據處理量更大、速度更快，導致其瞬間峰值電流很高且波動劇烈。優異的飽和電流特性使電感器可以處理瞬間高峰值電流，避免電感器失效。

? 更小尺寸、更高功率密度：DDR5 的PMIC 及其周邊的無源元件都直接集成在內存條上，PCB板空間極其有限。且每個內存條上都有多相電源，需要用到多個電感，這推動了電感向小型化、輕薄化、高功率密度發展。

二、小尺寸一體成型電感推薦

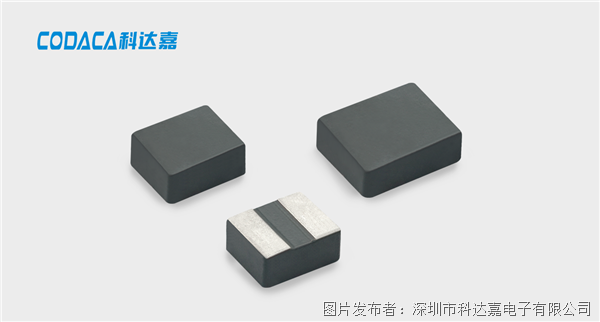

為滿足終端客戶對DDR5電感的需求，科達嘉通過自主研發和技術創新，推出多個系列小體積、高效率和低損耗電感產品。其中，KSTB、CSTB系列一體成型電感專為滿足DDR5嚴苛要求而設計。電感經過優化處理，具備大電流承載能力、低損耗特性、高可靠性及緊湊布局，是現代DDR5內存模塊的理想選擇。

1、一體成型電感KSTB系列

KSTB一體成型電感目前推出了3個系列，分別是KSTB201610、KSTB252012、KSTB322512。其中，KSTB201610系列電感尺寸僅2.0mm x 1.6mm x 1.0mm。KSTB系列電感采用扁平線繞組+金屬磁粉芯壓鑄，具有低損耗、高效率、應用頻率寬等特點，電感值范圍0.10~4.70μH，飽和電流2.30~12.00 A，電阻值范圍4.0~115 mΩ。

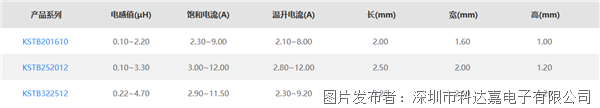

表一：KSTB系列電感主要規格尺寸

2、一體成型電感CSTB系列

CSTB系列一體成型電感目前共推出了10個系列，最小尺寸1.6mm x 0.8mm x 0.8mm。該系列電感采用低損耗合金粉末壓鑄，具有低損耗，高效率，應用頻率寬等卓越性能。輕薄型設計，節省空間，適合高密度貼裝。電感值范圍0.11~10.0 μH，飽和電流1.0~14.0 A，電阻值最小為7.0 mΩ。

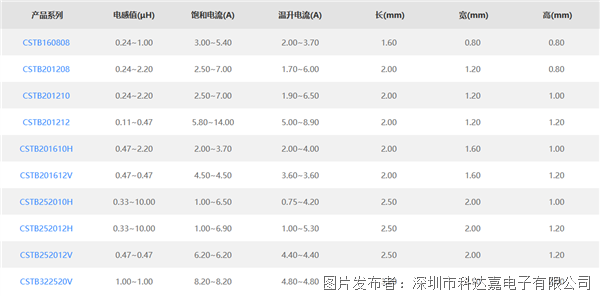

表二：CSTB系列電感主要規格尺寸

三、產品特點

科達嘉小尺寸一體成型電感KSTB、CSTB系列從結構、材料和工藝上進行了全面優化，以滿足DDR5等高功率密度方案設計對電感產品尺寸、電氣性能的高要求。其主要特性如下：

1. 一體成型結構，超低蜂鳴噪音

一體成型結構設計，有效抑制了傳統電感因磁芯與線圈間隙或磁致伸縮引起的振動噪音，實現了超低蜂鳴噪音。這對于需要安靜運行環境的服務器、存儲設備以及消費類電子產品而言，是提升用戶體驗的關鍵。

2. 高效率、低損耗，高頻性能卓越

電感采用扁平線圈繞組與低損耗磁性粉末壓鑄技術，具有極低的直流電阻（DCR）和磁芯損耗。同時，電感器具有高頻特性，在寬頻率范圍內保持高效率，特別適用于高頻開關電源應用，顯著降低系統整體能耗和溫升。

3. 輕薄小巧，節省空間

尺寸一體成型電感采用輕薄型設計，其中，KSTB系列電感最小尺寸2.0 x 1.6 x 1.0 mm，CSTB系列電感最小尺寸1.6 x 0.8 x 0.8mm，使得DDR5能在緊湊的空間里實現高密度貼裝，為復雜的電路設計提供了靈活性。

4. 磁屏蔽結構，抗電磁干擾性能強

磁屏蔽結構設計，抗電磁干擾（EMI）性能強勁。助力產品輕松通過嚴格的EMC測試，并提升整個系統的運行穩定性。

5. 適應嚴苛環境，產品穩定可靠

工作溫度范圍：-40 / -55℃ ~ +125℃，能應對各種嚴苛的工作環境，確保在寬溫條件下依然保持穩定的電氣性能。

四、應用領域

小尺寸一體成型電感CSTB、KSTB系列以其輕薄型設計和卓越電氣性能，助力實現電源轉換高能效，成為工程師在下一代計算系統中平衡性能、空間與成本的理想選擇。其主要應用如下：

? DDR5內存條、固態硬盤

? CPU/GPU處理器

? 噪聲抑制與濾波電路

? 網絡通信及數據存儲系統

五、生產情況

產品已批量生產，交期4-6周。

產品符合RoHS、REACH、無鹵等環保要求。

如需了解產品詳情，請?jiān)L問科達嘉官網或聯系科達嘉銷售人員。
