蔡司Dotscan是光譜共焦傳感器系統，最高掃描速度每秒1000個點，分辨率28~36nm，可滿足磁流變加工前大部分檢查要求，適用于有高精度面型測量需求的行業，實現光學產品加工中間過程的高效率無損檢測。

挑戰|高精度測量中的效率與成本困局

     在光學加工領域，納米級復雜曲面的最終檢測通常依賴昂貴的專用設備。為保護核心資產并提升產線整體效率，制造商亟需在中間工序進行可靠的快速檢測。傳統接觸式測量面臨多重挑戰，比如為保護表面只能進行單點測量，單件耗時長達數小時且數據密度不足，在應對亞微米級面型要求時較為吃力，以及功能單一，無法對透明材質進行厚度測量。

創新解決方案|蔡司PRISMO + Dotscan光譜共焦掃描系統

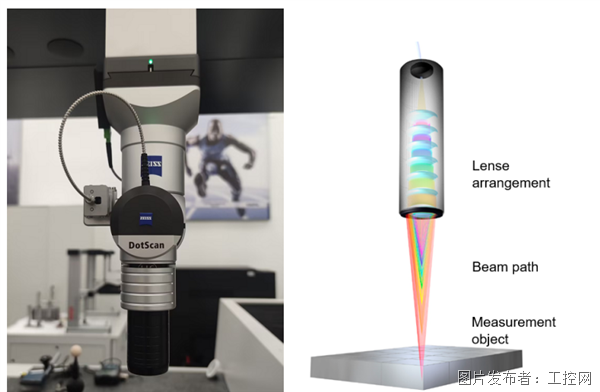

     Dotscan是蔡司生態中的一款非接觸式光譜共焦傳感器。它可與現有的蔡司PRISMO三坐標測量機結合，將傳統的“點”測量升級為高速“面”掃描，重塑中序檢測流程。

該方案的技術優勢在于：

高速掃描

最高每秒1000個測量點，速度遠超單點接觸。

真正無損

無需接觸工件表面，適用于高光潔度、柔軟或易變性材質。

厚度測量

除表面形貌外，可同步實現透明材料的厚度測量。

客戶收益

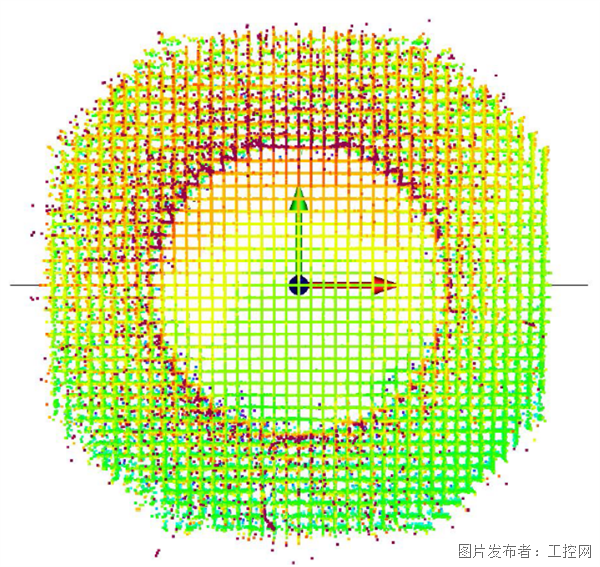

     在實際客戶測試中，蔡司PRISMO fortis與Dotscan 1mm的組合方案表現卓越。該方案能夠?qū)⒅虚g工序的檢測效率提升50%以上，直接加速了生產節拍。在提升效率的同時，保障了測量精度，提供具備亞微米級重復性的可靠數據，確保加工質量全程可控。

     此外，功能上實現了重要擴展，可一站式完成面型與厚度測量，并以完全非接觸的方式確保對昂貴工件的無損檢測。該組合還具備快速部署的優勢，可便捷地在現有PRISMO測量機上集成，幫助用戶迅速形成可靠的測量能力。這一方案將高端干涉儀等核心設備從繁瑣的中間檢測中解放出來，使其能專注于最終質檢，從而提升了整體設備的投資回報率。

     蔡司PRISMO與Dotscan的組合是一套針對高精度面型測量的優化策略。它有效地填補了傳統三坐標測量與超精密專用儀器之間的能力空白，在確保最終產品質量的同時，最大化每一臺設備的使用價值，實現了質量、效率與成本三者之間的平衡。
