引言

在工業4.0浪潮席卷全球的當下，鋼鐵行業正加速告別傳統生產模式，向著智能化、高效化的高質量發展賽道全速邁進。從燒結配料到高爐煉鐵，從轉爐煉鋼到精準軋鋼，鋼鐵生產的全鏈條、各環節，皆高度依賴數據的精準傳遞、實時交互與閉環控制。生產流程的連續無中斷、數據傳輸?shù)膶崟r無延遲、系統運行的安全無隱患，已然成為鋼鐵廠突破產能瓶頸、實現提質增效的核心訴求。因此，構建一張兼具超高穩定性、極致實時性與全面安全性的工業通信網絡，成為鋼鐵企業打通“智慧制造”最后一公里、搶占行業轉型制高點的關鍵所在。

聚焦鋼鐵生產全流程的核心痛點與轉型需求，上海兆越通訊技術有限公司量身定制智慧鋼鐵廠整體網絡解決方案。方案以雙核心交換機為架構樞紐，深度串聯燒結、煉鐵、煉鋼、軋鋼四大主工藝區域，實現全廠生產數據的統一采集、高速傳輸與無縫交互，為MES（制造執行系統）、實時數據庫等上層核心應用筑牢穩定可靠的數據底座，成功構建起高性能、高可用、安全可控的鋼鐵廠OT生產專用網絡，從網絡層面為生產流程的連續運轉、高效協同與精準管控提供堅實保障。

三層架構，構建全鏈路可靠網絡

一套優秀的網絡解決方案，是生產高效運轉的“神經網絡”。本方案采用經典的“核心-匯聚-接入”三層架構，邏輯清晰、穩定性強，可輕松應對鋼鐵廠復雜的生產環境與海量數據傳輸需求。

核心層

在廠區中央機房部署2臺全國產工業核心交換機Cronet CC-4526系列，2臺交換機之間通過心跳線連接，運行VRRP（虛擬路由冗余協議）。對外呈現為一個虛擬IP（網關），正常情況下由主交換機工作。一旦主交換機故障，備用交換機會在毫秒級內自動接管，確保MES、OPC、數據庫等上層應用不中斷。

連接的上層應用：

-  MES服務器：負責全廠生產計劃管理。

-  歷史&實時數據庫：存儲全廠海量的工藝參數（如爐溫曲線、軋制力記錄）。

-  OPC服務器：作為數據采集的中間件，打破不同品牌PLC之間的通訊壁壘。

-  操作員站群&網管工作站：提供全廠級的監控大屏和網絡運維管理。

匯聚層

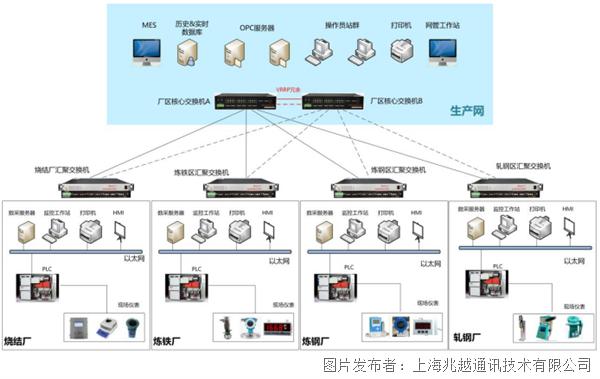

在燒結廠、煉鐵區、煉鋼區及軋鋼廠這四個核心工藝區域，分別部署一臺匯聚交換機MIER-2428B。每臺匯聚交換機都通過獨立的冗余光纖鏈路，同時連接到兩臺核心交換機，形成了堅固的鏈路冗余，當一條光纖被挖斷或一臺核心宕機時，數據會自動切換到另一條鏈路，保證分廠與總控中心的連接永不斷線。它的主要職能是聚合本區域內所有接入層設備的數據，是實現流量區域化管理和業務隔離的關鍵節點。

各區域功能介紹：

(1) 燒結廠：匯聚了來自PLC、HMI、數據服務器及現場儀表的關鍵信息，核心數據包括物料配比參數、燒結機運行溫度與速度、環冷機工況以及除塵系統狀態等，構成了燒結過程的全面監控視圖。

(2) 煉鐵區：作為全廠生產的核心，其網絡承載著極高要求的數據流，匯聚了高爐本體及熱風爐的爐溫、風壓、料位等核心工藝參數，鐵水的成分與溫度數據，以及保障高爐安全運行的鼓風系統與安全聯鎖信號。

(3) 煉鋼區：區域的網絡連接著轉爐/電爐、精煉設備和連鑄機。它負責匯聚吹氧量、鋼水溫度與實時成分、精煉工藝參數、連鑄機拉速及結晶器液位等直接決定鋼材質量的控制與質量數據。

(4) 軋鋼區：對網絡的實時性與帶寬要求最高。該區域匯聚了軋機主傳動的高速控制信號、自動厚度與板形控制系統的精密調節數據、輥道速度協調指令、卷取張力參數以及來自板形儀、測厚儀的大量在線質量檢測數據。

縱向貫通+橫向協同，打通生產“信息脈絡”

高效的數據流轉是生產協同的關鍵，本方案通過縱向貫通與橫向協同的雙重設計，讓數據在全廠區自由順暢流轉，實現管理與控制的無縫銜接。

縱向業務協同

自下而上，現場儀表與設備產生的實時數據被PLC采集后，首先上傳至本區域的數據服務器和監控工作站，用于本地監控與工藝優化。同時，這些關鍵數據進一步穿越網絡，匯聚至全廠的實時數據庫與MES系統，為生產調度、質量分析與決策支持提供依據。

自上而下，MES系統下發的生產工單、工藝配方等指令，通過OPC服務器進行協議轉換后，經由核心網絡精準分發至各區域對應的PLC執行，形成管理與控制的閉環。

橫向業務協同

在區域內部，HMI與本地PLC之間頻繁的控制指令與狀態顯示交互、數據服務器與PLC之間的周期性數據交換，其流量均在匯聚層內完成高效交換，保證了控制的低延遲與高實時性。

在區域之間，為滿足前后道工序的生產協同需求，數據需要通過核心層進行路由。例如，煉鋼區需要將鋼坯信息傳遞給軋鋼區，以實現軋制計劃的自動排產。

六大核心優勢，解鎖鋼鐵智造新可能

1、全冗余高可用，業務永不中斷

采用雙核心VRRP設備冗余+雙上行鏈路冗余架構，實現毫秒級故障自愈，確保MES、OPC等關鍵業務7x24小時永不中斷。

2、全國產自主可控，筑牢安全根基

核心層部署全國產工業核心交換機，軟硬件均實現自主研發與國產化適配，從根源上規避供應鏈風險與網絡安全隱患，為鋼鐵生產關鍵信息基礎設施提供自主可控的安全保障。

3、區域安全隔離，風險精準防控

依據工藝流程將全廠網絡劃分為四個獨立的物理區域，有效遏制廣播風暴與病毒擴散，實現故障域的最小化隔離，互不干擾。

4、工藝深度融合，運維高效便捷

網絡拓撲一比一映射鋼鐵生產流程（燒結-煉鐵-煉鋼-軋鋼），構建各區域獨立控制單元，大幅提升運維效率與故障定位速度。

5、靈活彈性擴展，保護投資成本

模塊化的分層分域設計，支持未來產線或車間的無縫接入。新增節點只需在匯聚層擴展，對核心骨干網零影響，保護投資成本。

6、工業級堅固設計，適配嚴苛環境

全線設備均采用無風扇、寬溫設計，滿足工業4級電磁兼容標準，從容應對鋼鐵廠高溫、粉塵及強電磁干擾的嚴苛環境。
