CIS線陣相機是一種基于接觸式圖像傳感器（Contact Image Sensor）的設備，主要用于高速、高精度的圖像采集，利用CIS作為其核心部件，通過集光源、鏡頭、光電轉換芯片于一體，實現了光源內置一體化及外置多角度化的設計。其一體成型緊湊的機械結構和內置光源，確保了高效率的掃描讀取能力,通過并排掃描的方式實現寬幅掃描，從而滿足特定應用領域?qū)Υ蠓秶鷪D像數據采集的需求。

產品優勢

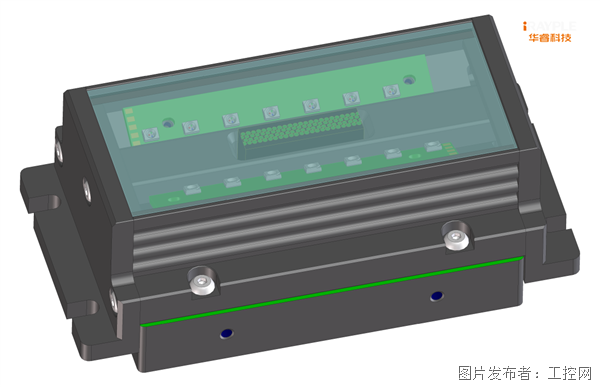

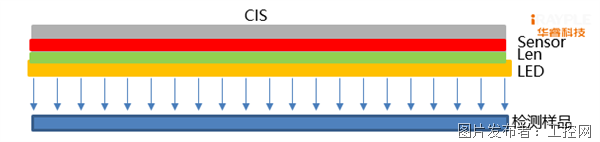

1.CIS線掃相機傳感器、光源和鏡頭一體化設計，結構更加緊湊，所需安裝空間小。

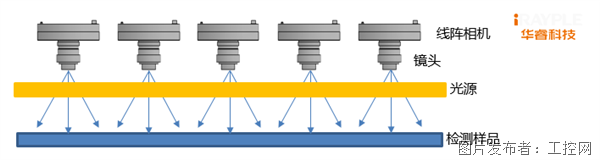

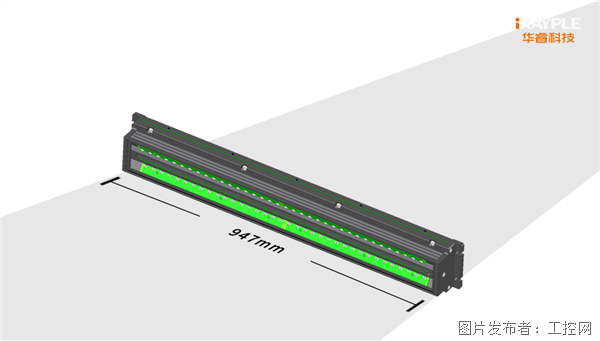

2.寬幅掃描，數據直接輸出，無需進行拼接處理。

3.圖像1:1成像，邊緣無畸變

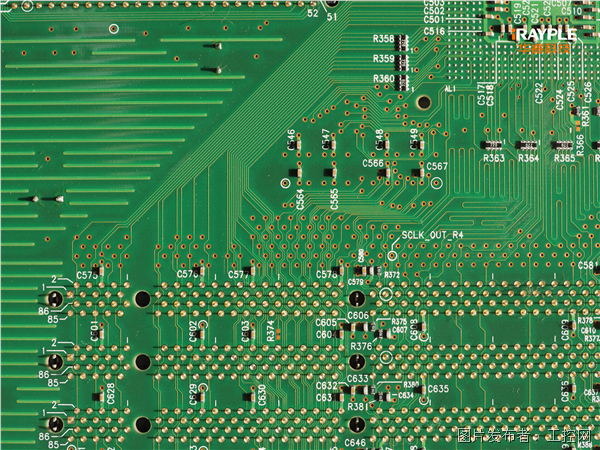

1:1成像

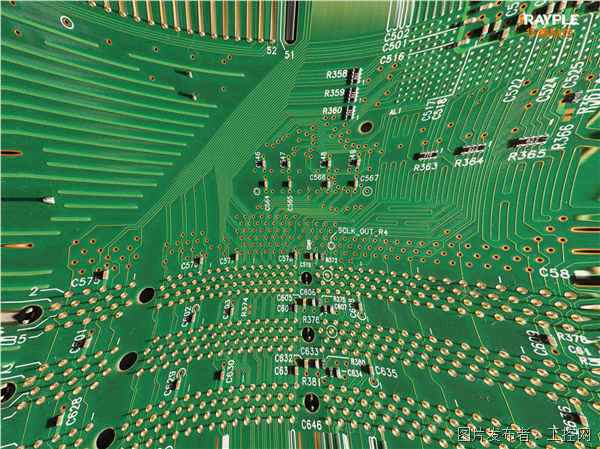

枕形畸變

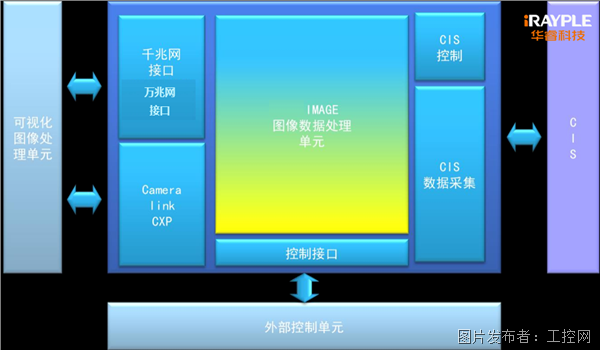

系統控制架構

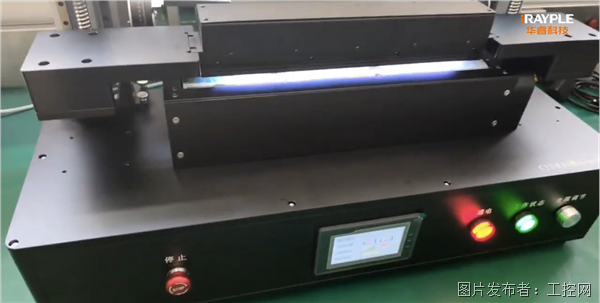

應用機構控制系統

相機架設在機械傳動機構正上方，相機玻璃表面和被掃描物的距離可參考相機的工作距離，且鏡頭安裝面應平行于被測件表面。

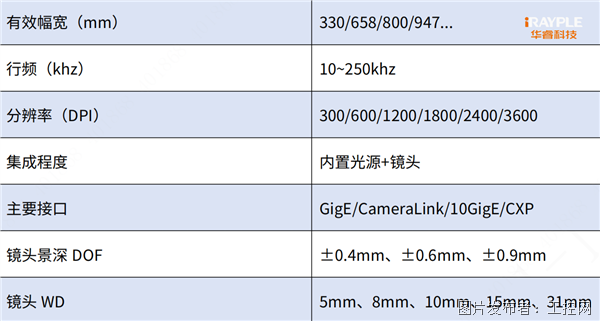

產品規格

應用場景

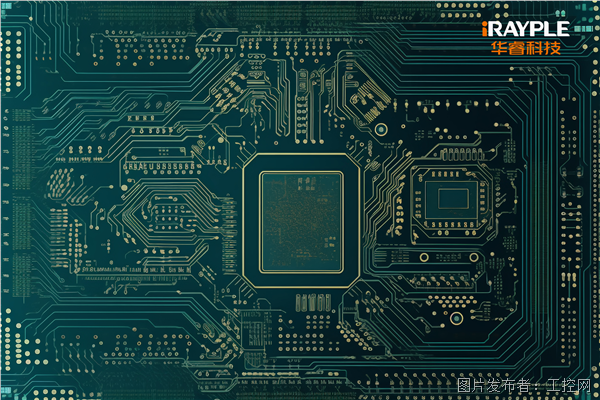

PCB檢測

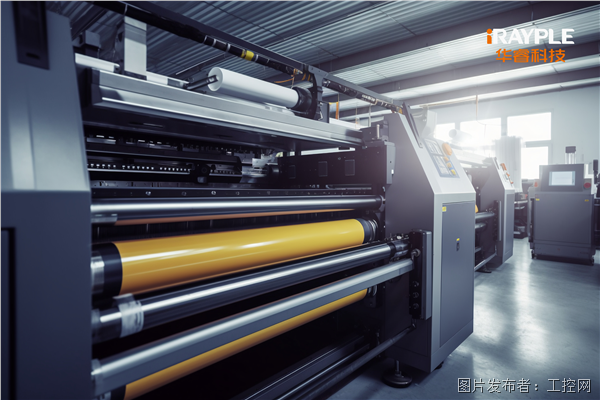

印刷檢測

薄膜檢測

鋰電涂布檢測
