一、案例說明

1.   設置倍福PLC，開通ADS通信

2.   設置網關采集倍福PLC數據

3.   把采集的數據轉成SNMP協議。

二、VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

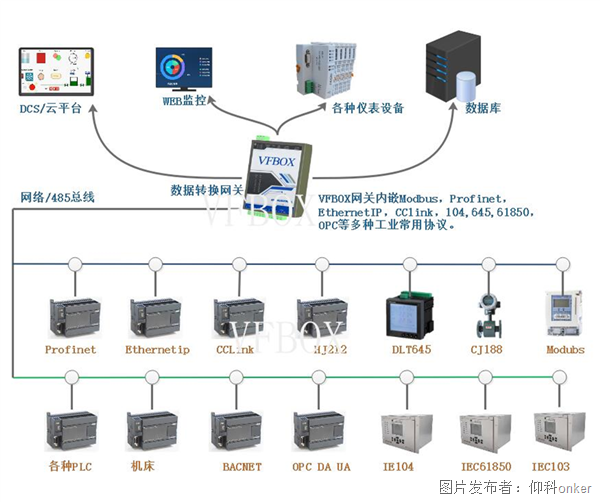

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

三、 準備工作

1.   仰科網關。支持采集倍福PLC數據，SNMP協議轉發。

2.   電腦。IP設置成192.168.1.198，和網關在同一個網段。

3.   網線、12V電源。

四、 設置倍福PLC

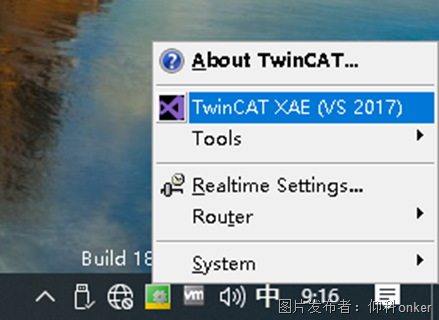

1.   狀態欄，TwinCAT圖標，右鍵，TwinCAT XAE(VS2017)

2.   Visual Studio打開TwinCAT工程文件

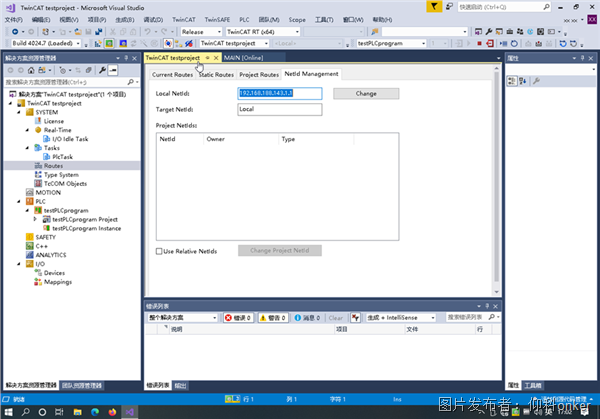

3.   解決方案資源管理器，Routers，NetId Management，記錄下Local NetId(VFBOX Studio中需要使用)

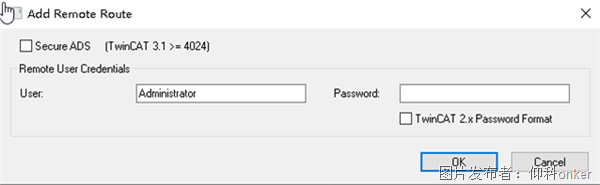

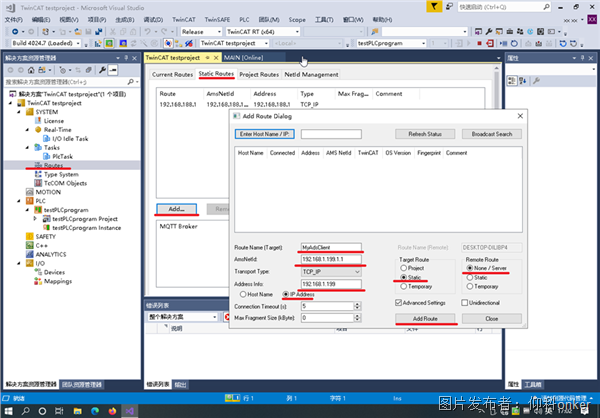

4.   解決方案資源管理器，Routers，Static Routers，Add…，Add Route

樣例AMS route:

  Route Name(Target):  MyAdsClient

  AMSNetId:                    192.168.1.199.1.1      # 網關IP.1.1

  Transport Type:             TCP/IP

  Address Info:                 192.168.1.199         # 網關IP

  Target Route:                 Static

  Remote Route:              None / Server

  Unidirectional:              false

  Secure ADS:                   false

  Password:                       留空

5.   Visual Studio保存工程，菜單TwinCAT， Activate Configuration

五、配置網關參數采集倍福plc數據

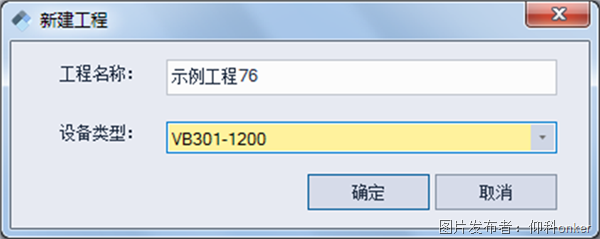

1.   安裝VFBOX Studio軟件。打開軟件后，點擊“新建工程”，設備類型選擇實際網關的型號?？刹榭淳W(wǎng)關背面標簽?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

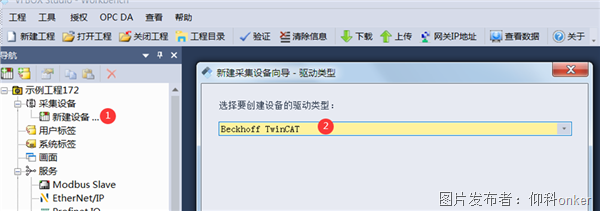

2.   點擊“新建設備”，驅動類型選擇如下：

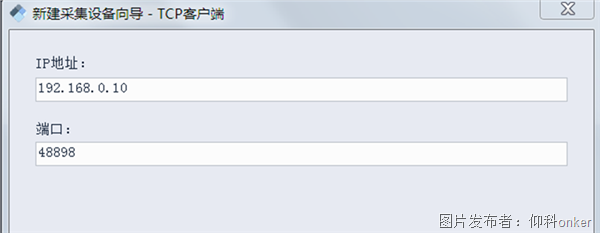

3.   輸入PLC的IP地址和端口。默認端口是48898.

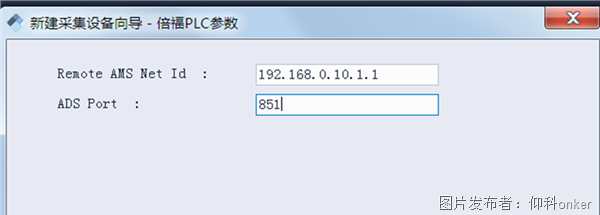

4.   輸入ADS的參數，從來PLC上獲取。Remote AMS Net Id 填入PLC的AMS Net Id（來自TwinCAT設置，步驟3中Local NetId，AMS Net Id一般為PLC的IP.1.1）。ADS Port(TwinCAT2)默認為801，ADS Port(TwinCAT3)默認為851。

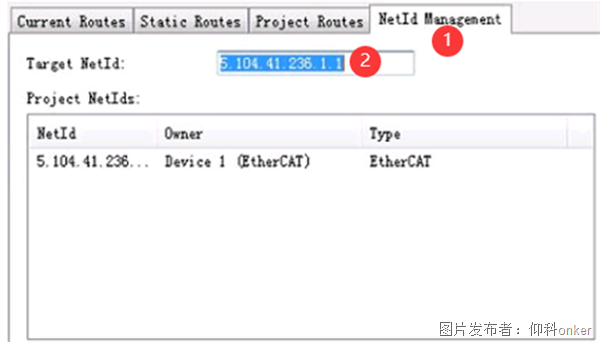

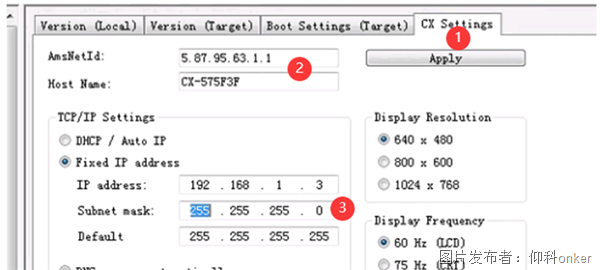

5.   AMS Net Id可以PLC的配置軟件的一下兩個地方獲取。下圖中的4，subnet mask必須是255.255.255.0.

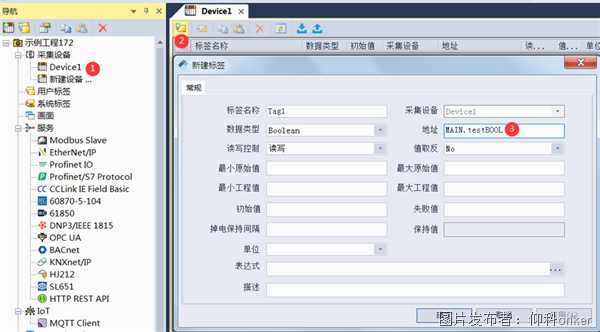

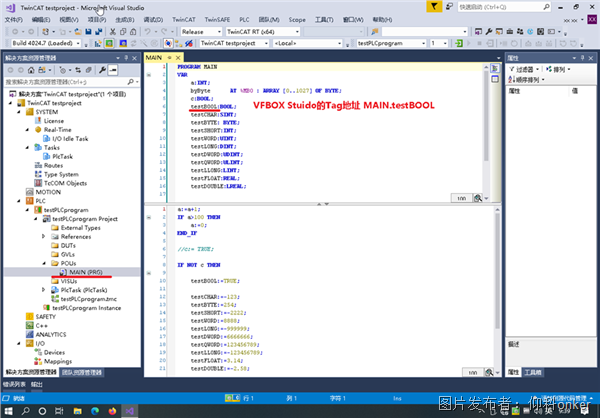

6.   新建一個采集標簽?！暗刂贰笨蜉斎氡陡LC中標簽名。如果是全局變量，地址格式是“.變量名”。如.Enable。如果是某個程序段里的變量，格式是“程序段名稱.變量名”,如MAIN.Enable。數據類型和PLC里變量的類型保持一致。

7.   配置完成后點擊菜單“下載”，把工程下載到網關里。

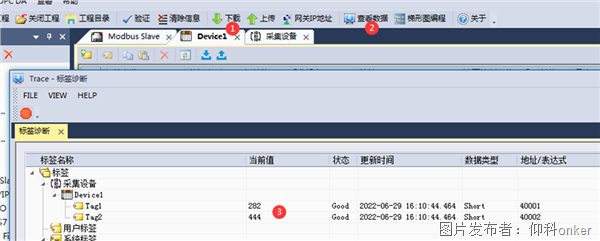

8.   點擊菜單“查看數據”，查看網關采集到的數據。對比一下當前值，“狀態”顯示Good。更新時間為當前時間就代表采集到了數據，否則在檢查配置的參數。

六、使用SNMP轉發

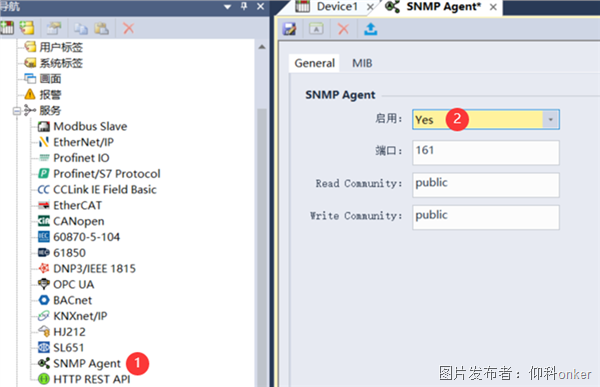

1.   點擊SNMP，啟用設置Yes。

2.

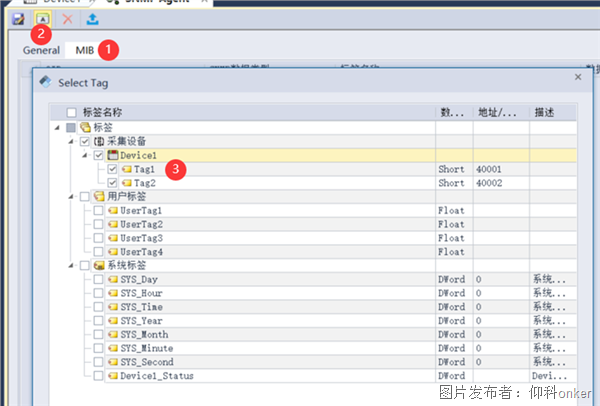

3.   點擊MIB，按如下順序增加標簽，點擊OK

4.

5.

6.   配置完成后，點擊下載，把工程下載到網關中。

七、 案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1.   不需要修改設備里的程序。

2.   不影響設備原有的工作方式和功能。

3.   只需要簡單的配置就可以實現功能需求。

4.   設備長期穩定工作。

5.   網關運行架構如下
