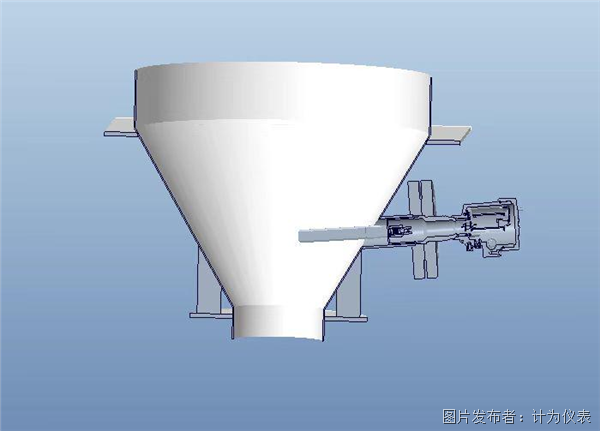

剛剛收到客戶反饋振棒料位開關的現場安裝照片，垂直安裝在下料口，結果導致測量不準，頻繁誤報。

很多人以為料位開關“裝上能用就行”，但現場最常見的情況是：誤報警、探頭被打彎、頻繁跳停、越修越亂。 我做儀表調試安裝多年，見過太多“產品沒問題，安裝把設備坑壞”的案例。

下面這套方法，適合大多數音叉、振棒，振動式、阻旋等常見料位開關安裝場景，直接抄作業。

一、先記住這3條“硬指標”

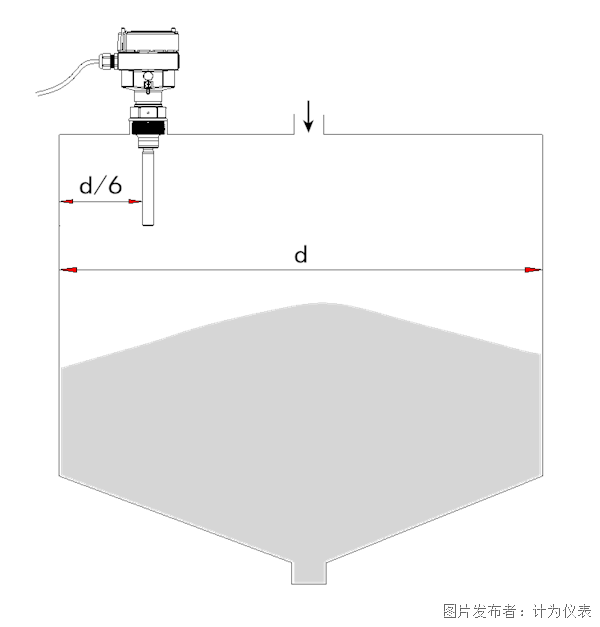

1）垂直安裝的距離：別貼壁

垂直安裝時，料位開關與容器壁的距離至少為容器直徑 d 的 1/6。

為什么要這么做？ 距離太近，物料沿壁堆積、掛壁、架橋，會讓料位開關提前觸發，造成“明明沒滿卻報警”。

現場經驗：粉料、輕質顆粒料更容易出現貼壁誤報。

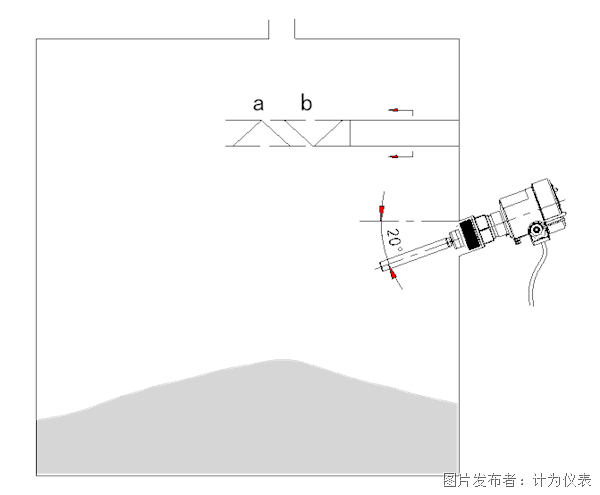

2）水平安裝的角度：必須“歪一點”

水平裝得太平，探頭上容易掛料，時間一久就等于“被糊住了”，信號容易誤報，越來越不靠譜。 傾斜20°就是讓物料自然滑落，減少誤動作。

3）防護擋板：防沖擊，不是裝飾

為減少物料對探頭的直接沖擊，可在振動體上方安裝防護擋板，擋板長度應大于探頭水平安裝的長度。

擋板截面形狀怎么選？別瞎做，按物料來：

? 一般性物料：擋板截面形狀用倒V形

? 粗糙且密度較大物料：擋板截面形狀用正V形，以減輕物料對擋板的磨損

這一步做好，能明顯減少探頭磨損、折斷、彎曲。

二、4個最常見“翻車安裝點”（90%故障都在這）

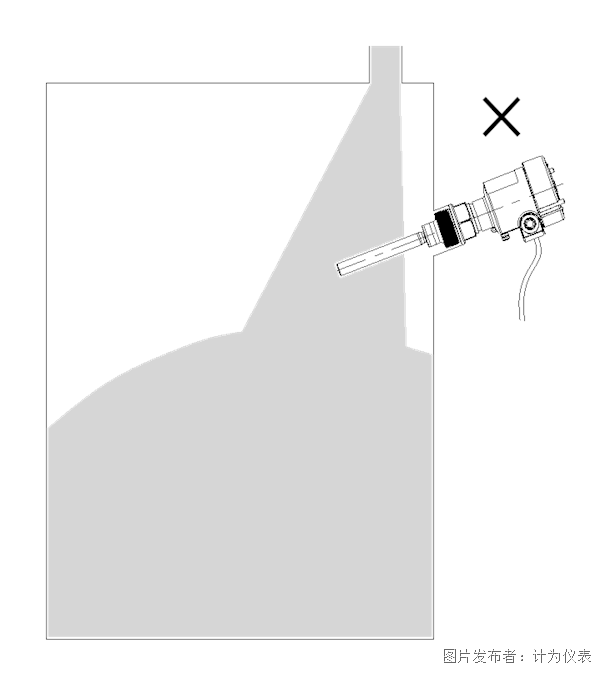

1）別裝在進料口：沖擊=誤報+損壞

料位開關應避免安裝在進料口，以避免物料沖擊造成損壞或誤動作。

進料口附近有兩個致命問題：

? 物料高速?zèng)_擊，探頭容易損壞

? 進料波動大，信號會“忽高忽低”，控制系統被帶節奏

現場建議：寧可移位開孔，也別圖省事裝進料口。

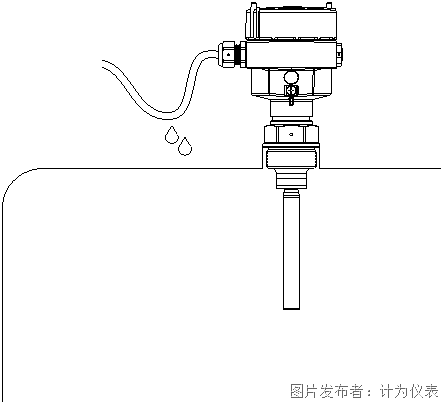

2）粉塵大/潮濕工況：要考慮“掛料+結塊”

粉塵、潮濕、易吸潮物料，掛料概率更高。除了20°傾角，還要：

? 盡量避開氣流直沖區域

? 預留清理空間（別讓探頭拆不出來）

? 讓“可維護性”成為安裝的一部分

3）倉內易架橋：探頭位置別選“死角”

料倉內部有錐體、斜壁、內襯、加強筋時，容易形成架橋。

探頭裝在“死角”會出現：倉外看沒料，探頭卻被架橋堆料頂住，長期誤報。

4）別只看“能裝上”，要看“能用三年”

安裝完別急著走，至少做一次“模擬料位驗證”：

? 空倉：是否誤動作

? 輕敲/振動：是否亂跳

? 進料瞬間：是否被沖擊觸發  這一步能提前發現90%的安裝隱患。

三、總結

料位開關安裝想穩定，核心就三句話：

垂直裝要離壁 d/6；

水平裝要傾斜 20°；

沖擊工況必須做擋板且長度大于探頭水平長度，同時堅決避開進料口。
