IEC 62439工業通訊網絡—高可用性自動化網絡定義了一系列基于IEEE802.3的高可用性網絡標準。其中IEC 62439-3定義了并行冗余協議Parallel Redundancy Protocol （以下簡稱PRP）與高可用性無間斷環High availability Seamless Ring（以下簡稱HSR）。通過這兩種形式連接的自動化網絡可以提供更高的可用性，構成沒有自愈間斷的網絡，即網絡間斷時間為0ms。PRP主要用于連接2個非PRP的終端設備或網段，以實現主備網絡傳輸?shù)臒o間斷冗余。HSR主要用于環形拓撲上的無間斷網絡冗余。

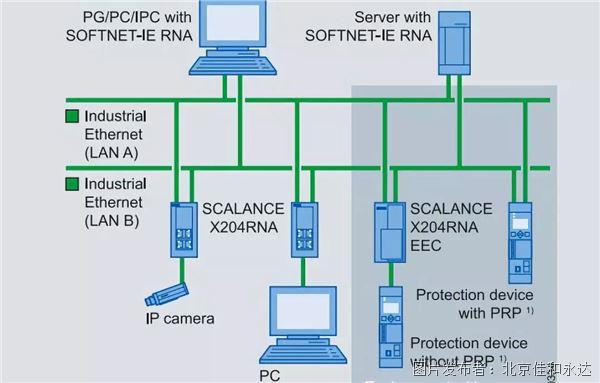

    PRP

在發送側，X-204RNA將來自發送者的消息幀復制為2份，分別向LAN A和LAN B各發送一個消息幀。2個LAN可以采用不同的結構，可以是星型、環型或者樹型結構。在接收端，X-204RNA將會將第一個到達的消息提交給接收者。來自第2個LAN的第2個消息幀將會被丟棄。

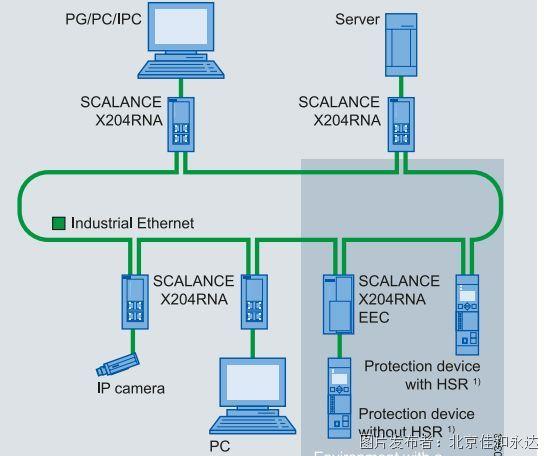

    HSR

綜上的意思是：站間數據進入冗余系統后，復制兩份，沿著兩個路徑到接收方。一個鏈路故障，另外一個數據幀會被轉發到。

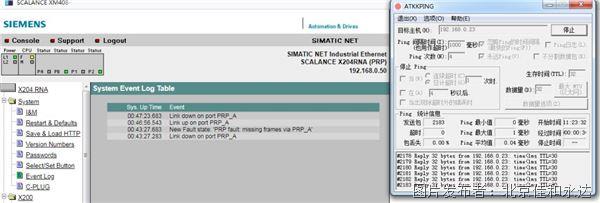

PRP網絡實測結果如下，down掉一個鏈路，沒有發生丟包。
