在顯示面板制造邁向微米級甚至納米級精度的今天，自動光學檢測（AOI）系統的穩定性與精確性直接決定了量產良率與成本控制。然而，傳統AOI系統在應對曲面屏、折疊屏乃至未來形態的異形顯示面板時，卻面臨一個至關重要的挑戰：如何在多種樣品需穿透表層膜或玻璃，且精度要求的持續提升的同時，始終確保對焦平面與被測物表面的最佳相對位置，從而獲取清晰、無畸變的檢測圖像。面對這一行業共性難題，慕藤光憑借其在精密光學與自動對焦領域多年的深耕，推出的激光對焦光學系統為高精度面板AOI檢測提供了檢測解決方案。

面板AOI檢測

檢測需求：

檢測速度：飛拍（100mm/s以上）

離焦距離：±100um

自動對焦精度要求：1/2物鏡景深

厚度：500-1500um

離焦范圍：產品高差100um-200um

檢測需求：面板整體飛拍模式需實現面板全域覆蓋拍攝；邊緣掃描模式則聚焦線路區與電路區的交界處，僅針對該特定區域的缺陷點位開展檢測

視覺方案：

相機：MV-CH250-90TM-C-NF

鏡頭：MF200-C-S（1X）

單像素精度：0.71um/pixel、0.5um/pixel、0.25um/pixel

傳感器：MLAF-7V

物鏡：3.5X/5X/10X

物鏡切換器：MELT-4H-200

圖：慕藤光激光對焦光學系統

檢測效果：

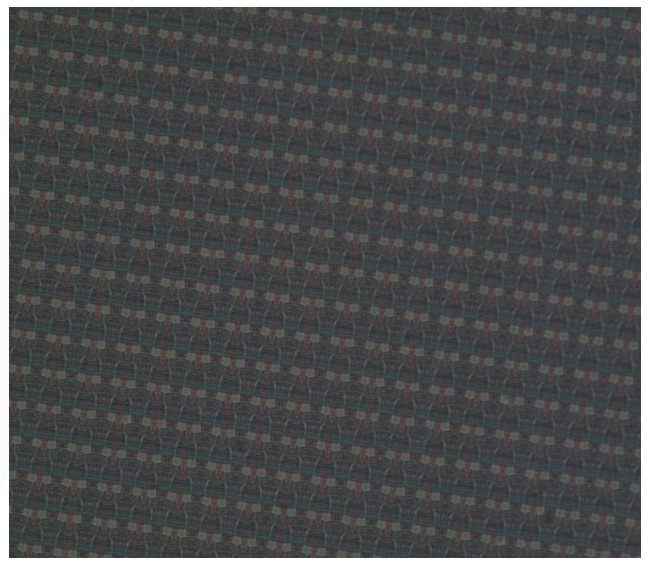

圖：屏幕電路區檢測效果圖

圖：發光電路支架檢測效果圖

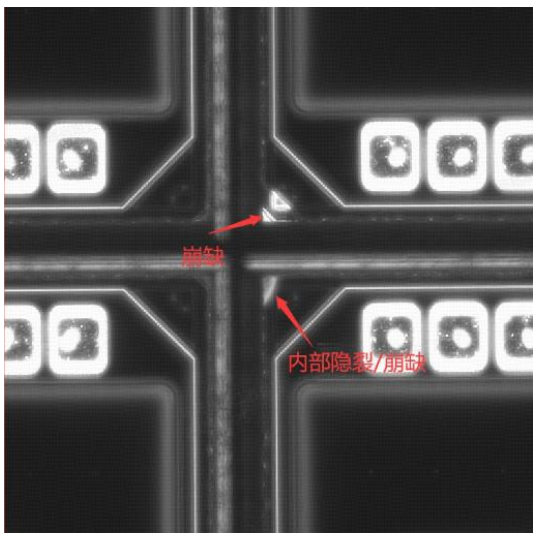

圖：Mini LED裂紋檢測效果圖

在技術迭代與成本優化的雙重驅動下，顯示行業正以“性能升級+場景拓維”的發展邏輯，持續重塑產業格局。Mini LED在顯示與背光賽道的滲透節奏不斷加快，Micro LED則憑借芯片制備、巨量轉移、精準檢測修復等核心技術的突破性進展，從實驗室加速邁向規?；慨a(chǎn)階段，推動“終極顯示技術”向消費電子、智慧顯示等C端場景加速落地。站在產業變革的關鍵節點，慕藤光正與產業鏈伙伴共同構建一個“缺陷無所通形"的微觀世界，為中國顯示產業在全球競爭中寫下"中國精度”的生動注腳！
