寒冬已至，強勁的西北風如期席卷“三北”地區的廣袤風場，陸上#風電 一年一度的發電黃金期也隨之開啟。然而，嚴寒、冰雪、沙塵與持續滿載的嚴苛工況，正時刻考驗著風機各部件的穩定性。一旦關鍵部件發生故障，高昂的維修成本與巨大的發電損失將難以避免。

對運營商而言，在長達數月的發電高峰期內，確保風機實現“零缺陷、無間斷”的可靠運行，直接關乎全年收益與資產安全。傳統定期巡檢模式已難以滿足需求，設備健康監測的全面升級勢在必行。

#ifm 作為自動化領域的專家，通過覆蓋風機全身的智能傳感網絡，構建起深度融合運行邏輯與診斷技術的監測系統，助力客戶在迎峰度冬的關鍵時期，保障可靠運行，兌現資產價值。

01動力調節

變槳系統

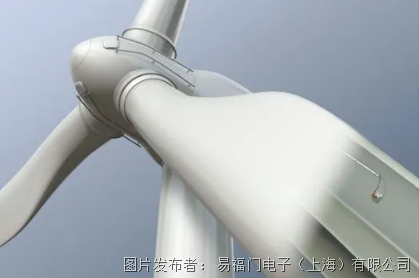

變槳系統作為風機的控制核心，其執行機構集成于輪轂，通過精準調節葉片槳距來捕獲風能并保障安全，直接決定整機效率與可靠性。ifm為電動與液壓兩種主流驅動方式提供關鍵保障。

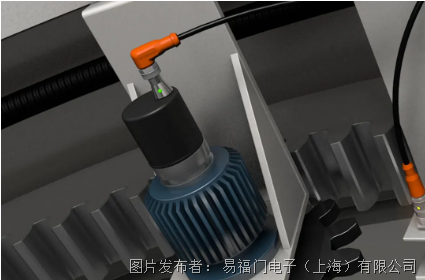

電動變槳：風輪葉片位置檢測

》風輪葉片位置檢測：

●RM系列編碼器

●符合CCV標準，可在-40 °C下運行

●通過監測風輪葉片位置控制轉速

●計算風輪葉片的槳距角，0°即停止

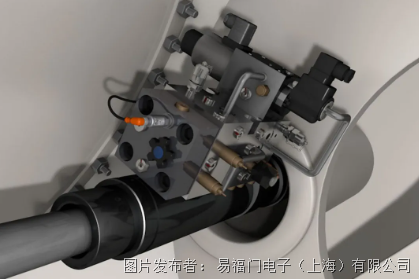

液壓變槳：全面的壓力監測

》工作壓力監測：

●PT540x系列壓力變送器

●符合CCV標準，可在-40 °C下運行

●通過監測氣缸的輸入壓力控制轉速

●計算風輪葉片的槳距角，0°即停止

●確?？刂苹芈返倪\(yùn)行穩定性

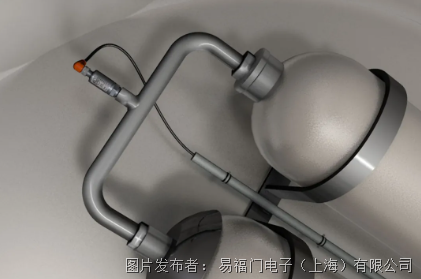

》安全壓力監測：

●變槳系統故障時，蓄能器作為安全冗余自動觸發，將葉片推回安全位置。

●PT540x系列壓力變送器

●符合CCV標準，可在-40 °C下運行

●監測蓄能器壓力

●為安全動作提供可靠性驗證

02動力傳輸

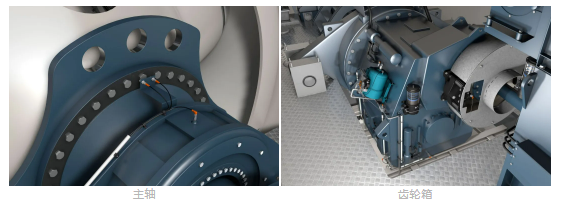

主軸、齒輪箱

傳動鏈將風輪捕獲的巨大扭矩可靠傳遞至發電機，其健康狀態直接決定機組的持續發電能力。ifm針對主軸與齒輪箱兩大核心部件，提供專項監測方案。

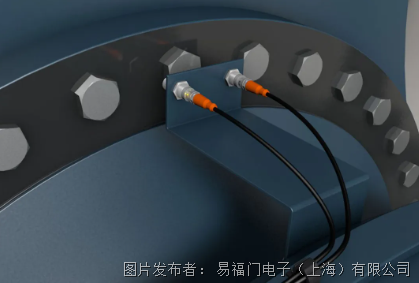

主軸：全面的轉速監測

》轉速監測：

●電感式接近開關

（IFS24X系列或IGS24X系列）

●監測主軸轉速

●防止超速對風機造成破壞

》超速保護：

●安全型速度監視器DD110S

●可用于滿足SIL 3 PL e安全等級的應用

●符合CCV標準，可在-40 °C下運行

●評估主軸轉速

●防止超速對風機造成破壞

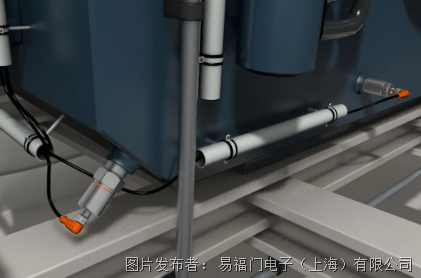

齒輪箱：油位監測

》油位監測：

●LMT系列點液位傳感器

●抗泡沫、防沉積干擾

●監測齒輪箱油位

●預防因油位異常導致的嚴重?fù)p壞

03動力輔助

液壓?jiǎn)卧C(jī)濾系統、潤滑系統

液壓、油品過濾與潤滑系統共同構成了風機穩定運行的輔助保障體系。ifm提供全面的狀態監測方案，確保動力傳遞可靠、油品清潔達標、部件潤滑充分。

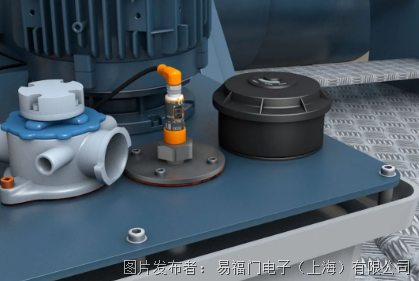

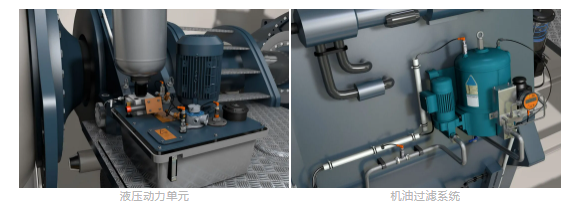

液壓動力單元：多維度監護

》壓力監測：

●壓力開關PP7550

●支持IO-Link，可自動導入開關點，便于批量生產的快速編程

●監測液壓系統壓力

●防止壓力不足導致動作失效

》液位監測：

●LMT系列點液位傳感器

●抗泡沫、防沉積干擾

●監測液壓油位

●避免泵體空轉損壞

》溫度監測：

●PT100 / PT1000溫度探頭

●信號可通過變送器轉換為4...20 mA模擬量輸出

●監測液壓油溫

●防止油液過熱導致性能下降與密封老化

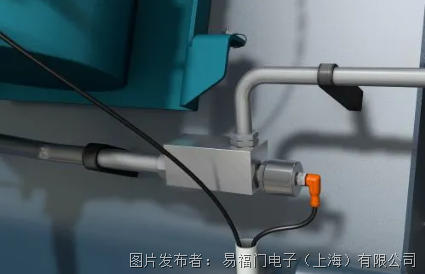

機油過濾系統：守護油品質量

》過濾器飽和度監測：

●壓力變送器PT5404

●符合CCV標準，可在-40 °C下運行

●監測過濾器前后壓差

●反映過濾器堵塞情況，按需更換

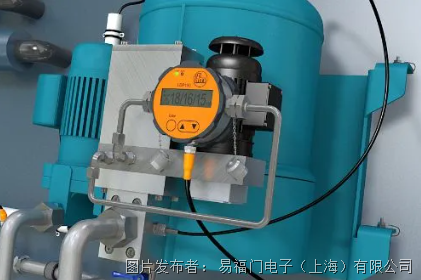

》油品狀態監測：

●油顆粒傳感器LDP100

●集成數據存儲器，支持更長時間的趨勢分析

●監測油品純度等級

（ISO 4406:99或SAE AS 4059標準）

●預警早期磨損

》油中水分測量：

●油濕度傳感器LDH100

●監測油中的含水百分比及油溫

●防止油液乳化與部件腐蝕

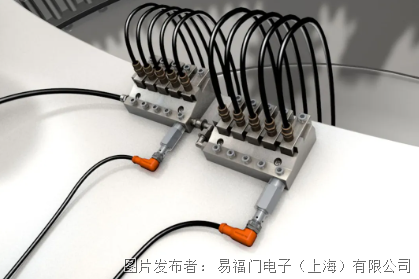

中央潤滑系統：保障長效運行

》液位監測：

●磁性開關MFS211

●遠距離檢測液位

●確保儲罐中有足夠的潤滑油

》檢測活塞開度：

●電感式接近開關IFM203

●符合CCV標準，可用作2線和3線裝置

●監測活塞是否打開

●確保風機中的相關部件得到潤滑

04安全制動

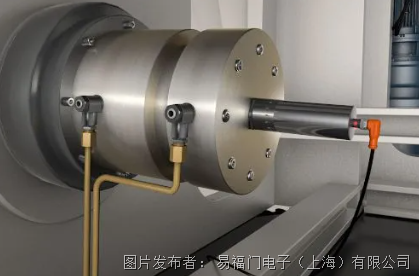

轉子制動器、轉子鎖

ifm為機組停機制動與維護安全提供保障：轉子制動器通過預測性維護確保緊急制動可靠性；轉子鎖則通過機械鎖定與傳感器反饋，杜絕維護期間的意外轉動，共同守護設備與人員安全。

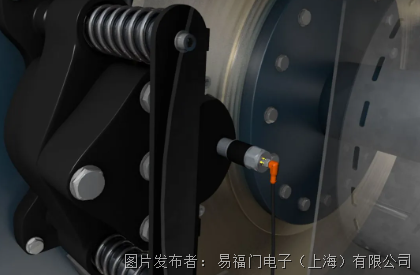

轉子制動器：預測性維護

》狀態監測：

●磁性開關M95008

●兩個可調節開關點，可根據OEM風機類型單獨設置

●遠程監測制動器狀態

●提示下次維護必須更換襯片

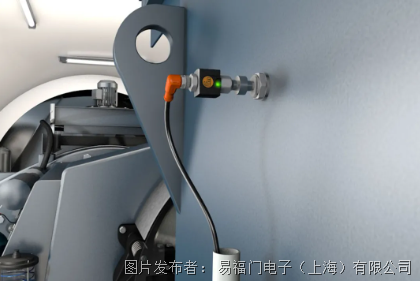

轉子鎖：設備與人員安全

》位置檢測：

●電感式接近開關IIS246

●提供NC或NO輸出

●符合CCV標準，可在-40 °C下運行

●檢測轉子鎖的鎖定位置

》人員保護：

●磁性開關M95009

●三個可調節開關點，可根據OEM風機類型單獨設置

●指示轉子鎖的位置

●確保當有人進入輪轂進行維護時，轉子被鎖定

05能量轉換

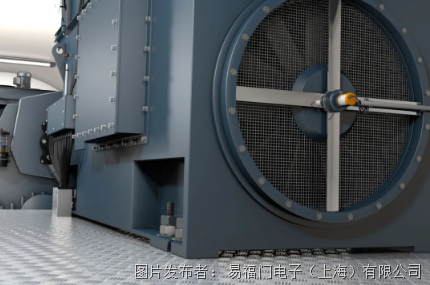

發電機

作為風機能量轉換的最終環節，發電機將機械能轉化為電能，相關重要參數包括發電機軸承的冷卻和潤滑狀態。

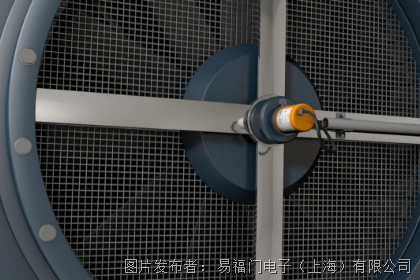

》轉速監測：

●RM系列光學編碼器

●符合CCV標準，可在-40 °C下運行

●精確的轉速反饋

》冷卻溫度監測：

●PT100 / PT1000溫度探頭

●信號可通過變送器轉換為4...20 mA模擬量輸出

●監測冷卻系統溫度

●確保繞組溫度始終處于安全區間，保障發電效率與設備壽命

06結構健康監測

風機葉片、風塔

結構健康監測是保障風機20年設計壽命的關鍵。該系統通過持續監測關鍵結構的動力學行為，有效識別潛在損傷并規避共振風險。

》檢測風機葉片裂紋：

●振動傳感器VSA101

●在運動中也不受振幅干擾

●連續測量葉片內表面的加速度

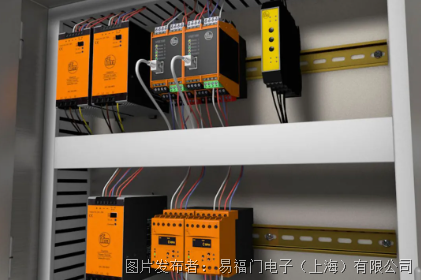

●VSE系列振動分析模塊可檢測沖擊事件，并在發生警報時將其報告給控制器

》測量風塔結構振動：

●靜態傾角傳感器

●內置錯誤存儲器，可在出現錯誤時保存運行數據

●提供帶有CANopen接口的版本

當凜冽的西北風年復一年地喚醒風場，ifm以精準可靠的感知技術，為每一臺風機在高峰期的可靠運行提供堅實保障。
