在現代城市供水系統中，水箱和泵站的穩定運行是保障居民和工業用水的重要環節。任何液位控制失誤，都可能導致水泵空轉、供水中斷甚至設備損壞。然而，一款小巧的音叉液位開關，卻在一個中型城市供水工程中，保證了系統全年穩定運行，徹底改變了維護難題。

項目背景

　　該項目位于華東地區的一座中型城市，供水系統包括多個高層水箱和泵站，服務覆蓋數萬居民及周邊工業園區。系統特點如下：

? 水箱容量：50–500 m3

? 供水介質：清水

? 溫度范圍：5–35℃

? 安裝環境：高層水箱頂部及泵站液位槽

　　傳統水箱液位控制依賴浮球開關或電容式開關，但這些設備在長時間運行中容易出現漂移、卡滯或故障，導致泵空轉或溢流。城市供水系統對可靠性要求極高，維護窗口有限，因此尋找一個穩定、免維護、安裝方便的液位解決方案成為關鍵。

技術挑戰

　　首先，供水系統液位變化頻繁，尤其在高峰用水時段，水箱水位波動劇烈，需要液位開關能快速響應并輸出穩定信號，否則容易觸發泵空轉或延遲啟停，影響供水穩定性。其次，水質雖為清水，但長期運行中不可避免地存在少量懸浮顆粒、微生物和沉積物，這些會導致浮球開關卡滯、信號漂移甚至接觸式開關腐蝕失效。此外，部分水箱和泵站液位槽空間有限，傳統大型液位儀表難以安裝或需額外支架改造，增加施工難度。最后，供水系統全年運行，設備需具備長周期免維護性能，以減少停機和人工維護成本。這些挑戰對液位開關的可靠性、耐久性、安裝靈活性和適應性提出了很高要求。

　　為了應對上述挑戰，工程團隊決定采用計為Ring-11音叉液位開關作為關鍵點液位檢測元件。該開關結構緊湊、無機械接觸、耐腐蝕，并通過EAC、3C、CE、SIL2/3認證，能夠在全年連續運行的環境中提供穩定可靠的液位信號。

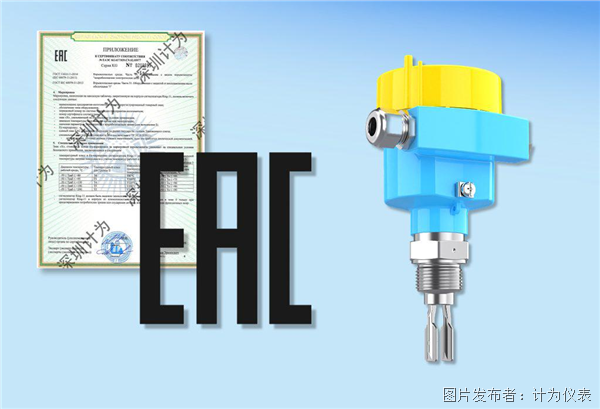

計為是首家獲得 EAC 認證的中國液位開關制造商，保障 Ring-11 液位開關的可靠性能與完整認證

解決方案

　　Ring-11音叉液位開關通過壓電振動原理實現液位檢測。安裝方式靈活，可直接螺紋固定在水箱側壁或泵站液位槽，輸出SPST信號，可直接接入PLC或泵控制柜，實現自動泵啟停和防溢控制。其緊湊設計適合空間受限的液位槽安裝，無需額外支架。

　　Ring-11具有極高的可靠性，探頭材質為全不銹鋼或耐腐蝕合金，可長期接觸水質且不受懸浮顆?；蛭⑸镉绊?。開關響應時間小于0.5秒，即便在水位快速波動的情況下，也能保證泵的及時啟停，從而避免空轉或溢流。其SIL2/3認證保證了系統的安全可靠，可直接應用于安全關鍵系統。

　　通過與PLC系統結合，Ring-11實現液位信號的自動化管理：低液位時觸發泵啟動，高液位時停止泵運行，同時可作為遠程報警信號發送，實現集中監控。

實施與運行效果

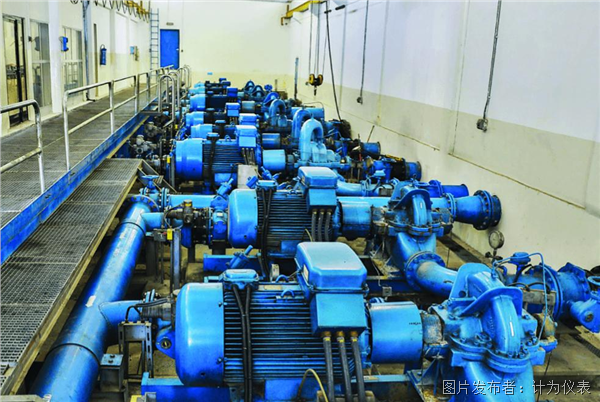

計為技術人員親赴現場，完成 Ring-11 音叉液位開關的安裝與調試

　　在實施階段，工程團隊對水箱和泵站進行了全面評估，將Ring-11安裝在各水箱高低液位點。安裝過程簡便，僅需標準螺紋接口即可固定，無需改動水箱結構。接入PLC后，系統進行了調試和試運行，液位信號穩定可靠，即便在用水高峰時段的快速水位波動下，也沒有出現誤觸發或信號漂移。

　　在運行一年后，供水系統保持了全年連續穩定運行。Ring-11液位開關的免維護設計使得設備無需頻繁檢查和清洗，維護工作量減少超過50%，大幅降低了人工和停機成本。同時，該系統通過SIL2/3認證，確保了泵啟停邏輯的安全性和可靠性。由于Ring-11開關的耐腐蝕和耐水質變化性能，泵空轉、溢流等情況完全消除，設備壽命明顯延長。

　　此外，Ring-11的緊湊結構和國際認證優勢，使其成為進口液位開關的理想替代方案，整體系統成本降低約25–30%，為城市供水項目節約了大量預算。

技術解析

　　Ring-11通過音叉振動頻率變化檢測液位，當液面接觸音叉探頭時，液體阻尼引起振動頻率下降，內部電子電路立即識別并輸出開關信號。相比傳統浮球或電容式開關，音叉液位開關無機械接觸，因此不存在漂移或卡滯問題。

　　這種技術不僅適用于清水，還可應用于含少量顆粒、沉積物或微生物的液體，信號穩定性高。結合PLC或控制柜，Ring-11可以實現自動泵啟停、溢流防護以及遠程報警功能，實現全年無人值守的自動化液位控制。

　　Ring-11還具備抗干擾能力，環境溫度或水質輕微變化不會影響開關動作，保證泵站液位控制的可靠性。緊湊型設計意味著在空間受限的水箱或液位槽中也能輕松安裝，無需額外支架或保護套。

使用優勢

　　Ring-11音叉液位開關在供水系統中的應用展現了多方面優勢：

? 可靠性：全年連續運行，無誤動作或信號漂移，泵空轉和溢流風險大幅降低。

? 耐用性：全不銹鋼探頭和耐腐蝕材料適應各種水質，免維護設計降低人工干預。

? 經濟性：替代進口設備，降低系統建設和維護成本，同時減少停機損失。

? 易集成：標準接口，快速安裝；SPST輸出可直接接入PLC，實現自動泵控制和遠程監控。

　　這一案例證明，即便是小小的音叉液位開關，也能在關鍵供水系統中發揮決定性作用，保障全年穩定供水。

結語

　　液位監測的關鍵不在于設備復雜，而在于可靠、耐用、易安裝和免維護。計為Ring-11音叉液位開關以其出色的技術性能，為供水系統提供了一種高性價比、全年穩定運行的解決方案，確保泵站和水箱液位自動化控制，極大地提高了系統安全性和運行效率。

　　這一案例不僅適用于城市供水系統，也可推廣至工業水處理、消防水池、生活污水處理等液位控制場景，充分展示了音叉液位開關在工業自動化領域的廣泛應用潛力。
