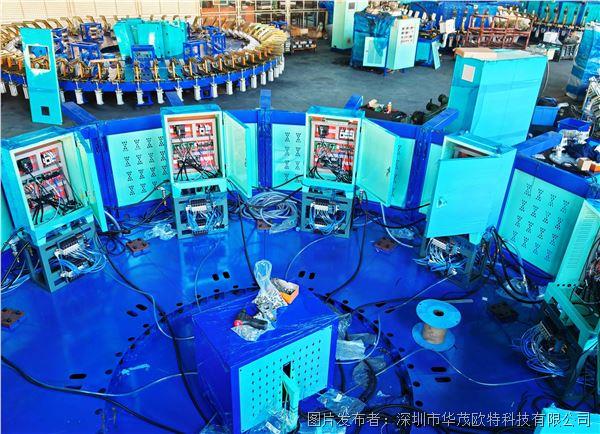

全自動PU圓盤澆注機在PU（聚氨酯）的基礎上，澆注發泡劑和催化劑進行反應，形成泡沫塑料。全自動PU圓盤澆注機通過料流系統、計量系統、氣路系統、加熱系統、清洗系統的協作實現自動澆注、抽料、開合磨具、清洗噴嘴等工序；提升澆注工序的精密性，使制品質量提高。

升級方案

使用匯川主機AM401通過EtherCAT總線協議連接華茂歐特卡片式IO+分布式繼電器耦合器+總線匯流板耦合器，控制設備進行自動澆注；設備通過PLC控制使得每個站位進行自動調節原料比例，再通過計量泵轉速，料液的溫度設置，壓力的控制等操作，達到精確控制每只制品成型質量。

卡片式IO：

AU7 877-ECT22-H+MIL模塊組合

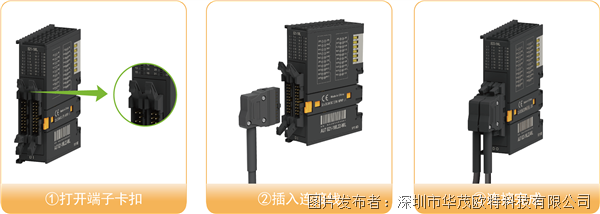

MIL模塊通過MIL連接線連接端子臺，從而接收計量、壓力傳感器的數據，提供至PLC進行處理、調節。MIL牛角插頭模塊的使用，使用預制線纜，接線簡潔、高效。、

分布式繼電器：

AU7 522M-8DORH-5A-ECT

AU7 522M-8DORH-5A-ECT高度集成EtherCAT總線和繼電器，結構設計緊湊，降低柜體控制使用空間和布線成本。接線端口附帶定義標簽，接線更清晰、便捷，可出貨前備注網口加固設計，降低設備振動對模塊的影響。

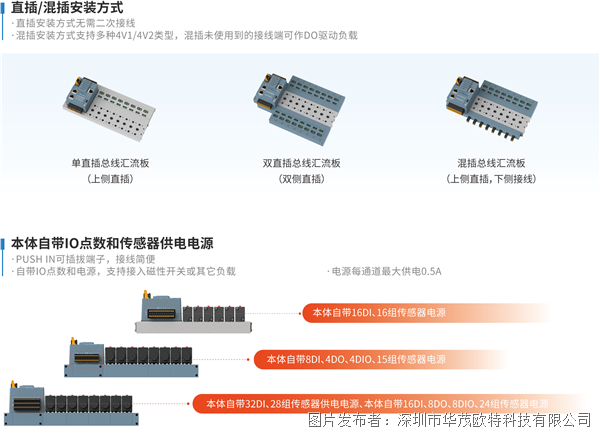

直插式總線匯流板：

AU7 1653-4V206-ECT-TP

AU7 1653-4V206-ECT-TP采用直插式安裝方式，無需二次接線，減少客戶布線成本。通過總線匯流板驅動電磁閥控制氣缸動作，完成圓盤自動澆注機的氣路系統的操作。

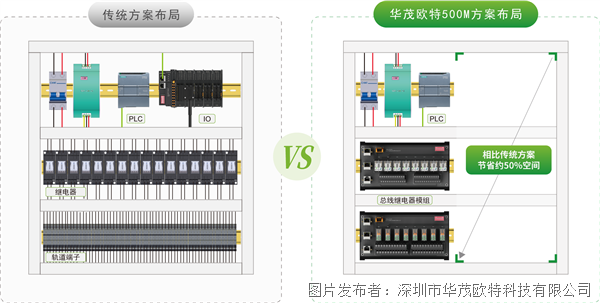

應用效果：柜體整潔美觀，布線簡便

采用多系列模塊，減少柜體內布線，節省人工接線成本，且降低布線問題發生概率。
