PLC1采集PLC2的時鐘寄存器字節，提取其中三個比特位來控制3個燈負載的亮滅，3個燈負載有亮滅變化基本就確定通訊成功。

    PLC2側：提供數據源。

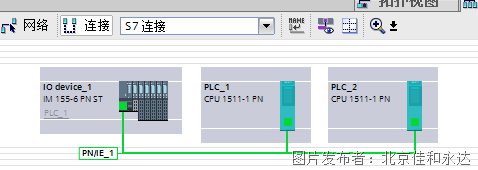

一：硬件組態及建立連接

    PLC2 IP地址為192.168.5.2，網關192.168.5.1；

二：PLC2側配置

三：PLC1側配置

四：三層設備配置（XM400）

    1、System-Ports修改端口模式

    添加端口IP地址做為PLC的網關

燈亮滅交替變化。

PS：XM400交換機是控制網絡和IT網絡連接的堅實的橋梁，全千兆卡軌式。XM400根植于Profinet，兼容Ethernet/IP，向后兼容IPv6。
