PLC間通訊系列之第一集

2026/1/29 9:31:42

實現思路：

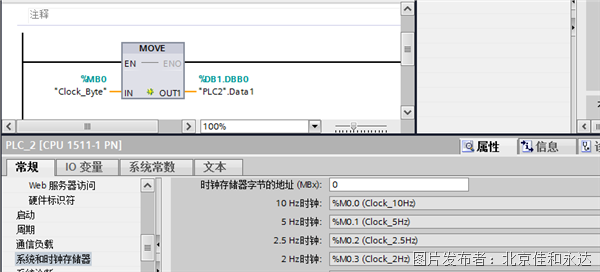

    PLC2側：提供數據源。（注：時鐘頻率為0.5Hz~10Hz）

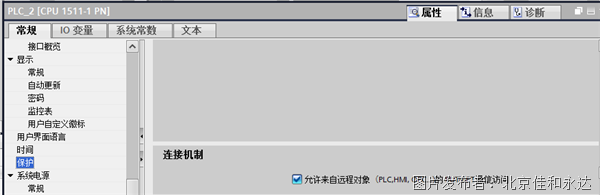

    PLC2是數據源提供方，只需打開大門和提供數據。

0 (1).png

0 (2).png

    PLC1是通訊的發起方，同時也通過燈的狀態變化來表示通訊結果。

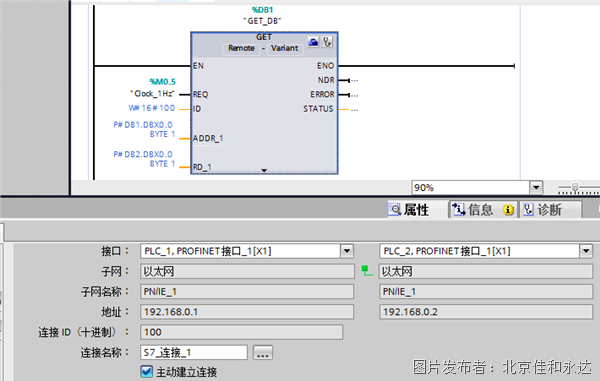

    ADDR_1是PLC2的數據源，RD_1是本地存儲位置。

0 (3).png

二、

1、在線查看連接狀態：

2、從對端讀取變量用GET函數，寫入對端用PUT函數，二者都在通信目錄下。
